Формат файлов: .cdw Компас-3D, .dwg AutoCAD, .docx Word
Кол-во чертежей: 7
Теги: ТулГУ
Категории: Чертежи проекты / Редукторы и приводы, детали машин
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
.cdw Компас-3D, .dwg AutoCAD, .docx Word |
48 (7) |
Проектирование привода ленточного конвейера
Курсовой проект по ДМиОК
Привод с двухступенчатым цилиндрическим редуктором

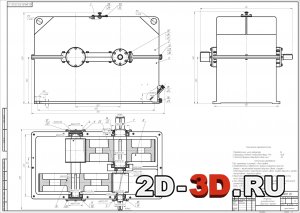

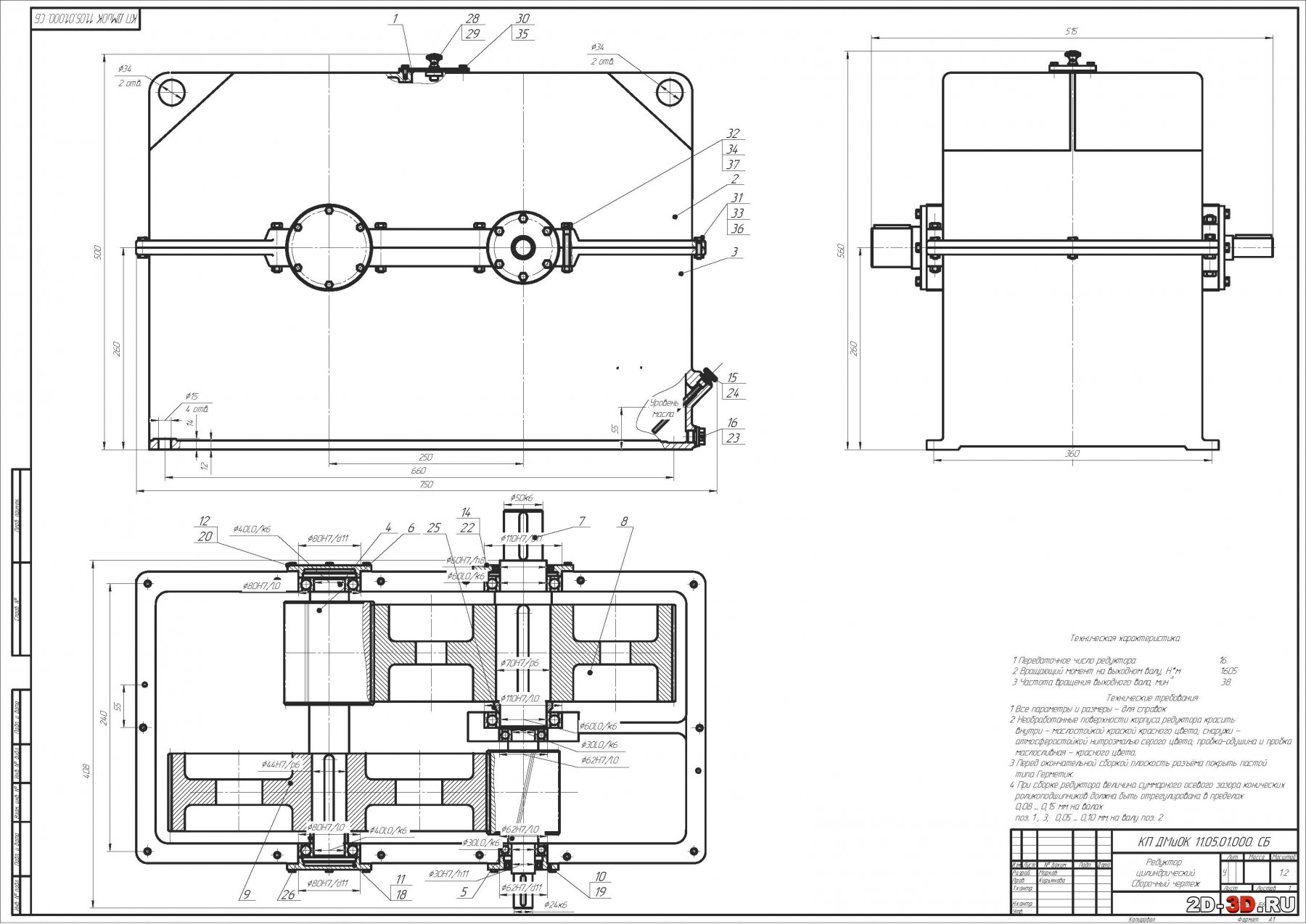

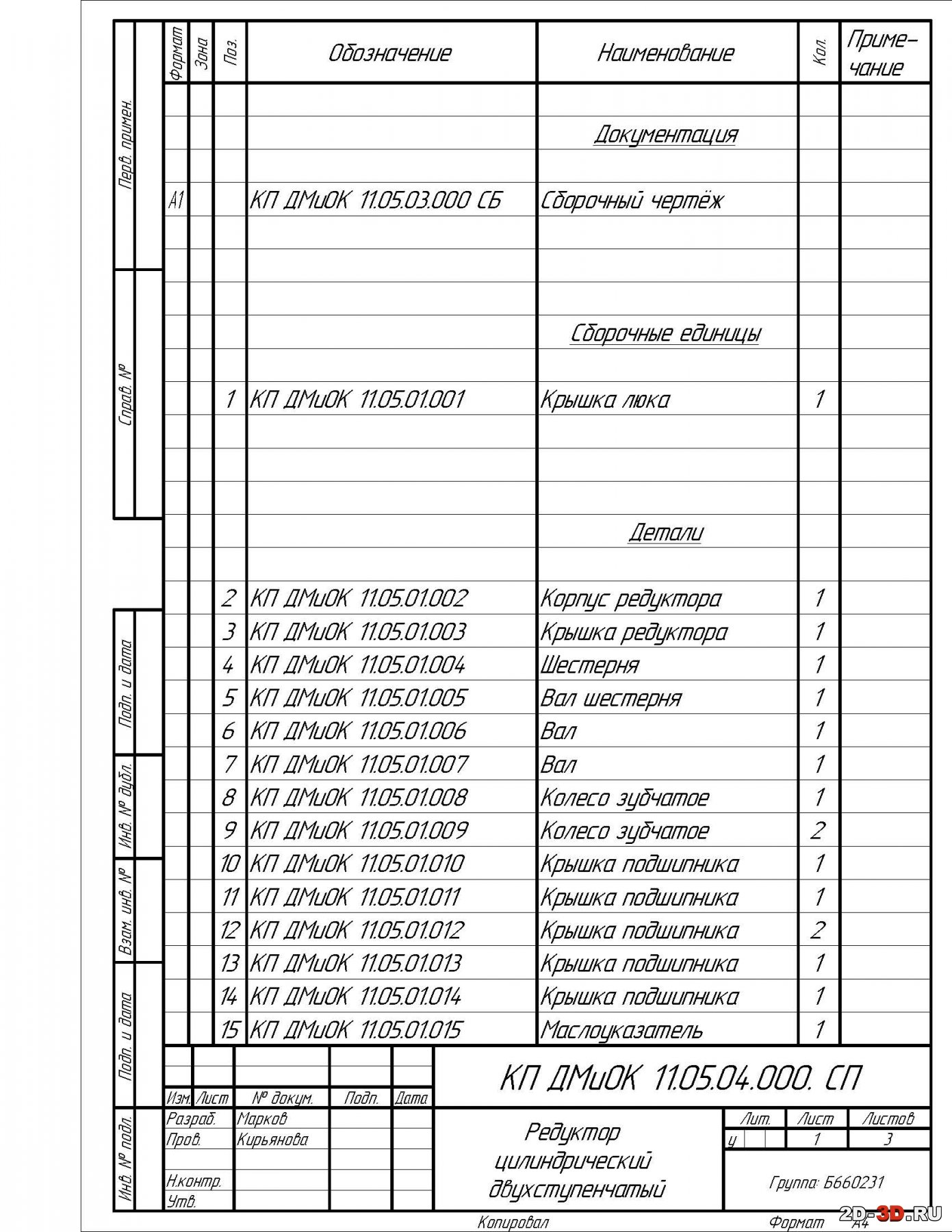

Список чертежей курсового проекта по ДМ изначальный формат Компас-3D, дополнительно сделал сохранить как в Автокад AutoCAD:Сборочный чертёж редуктора цилиндрического,

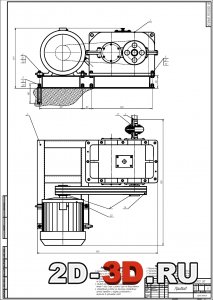

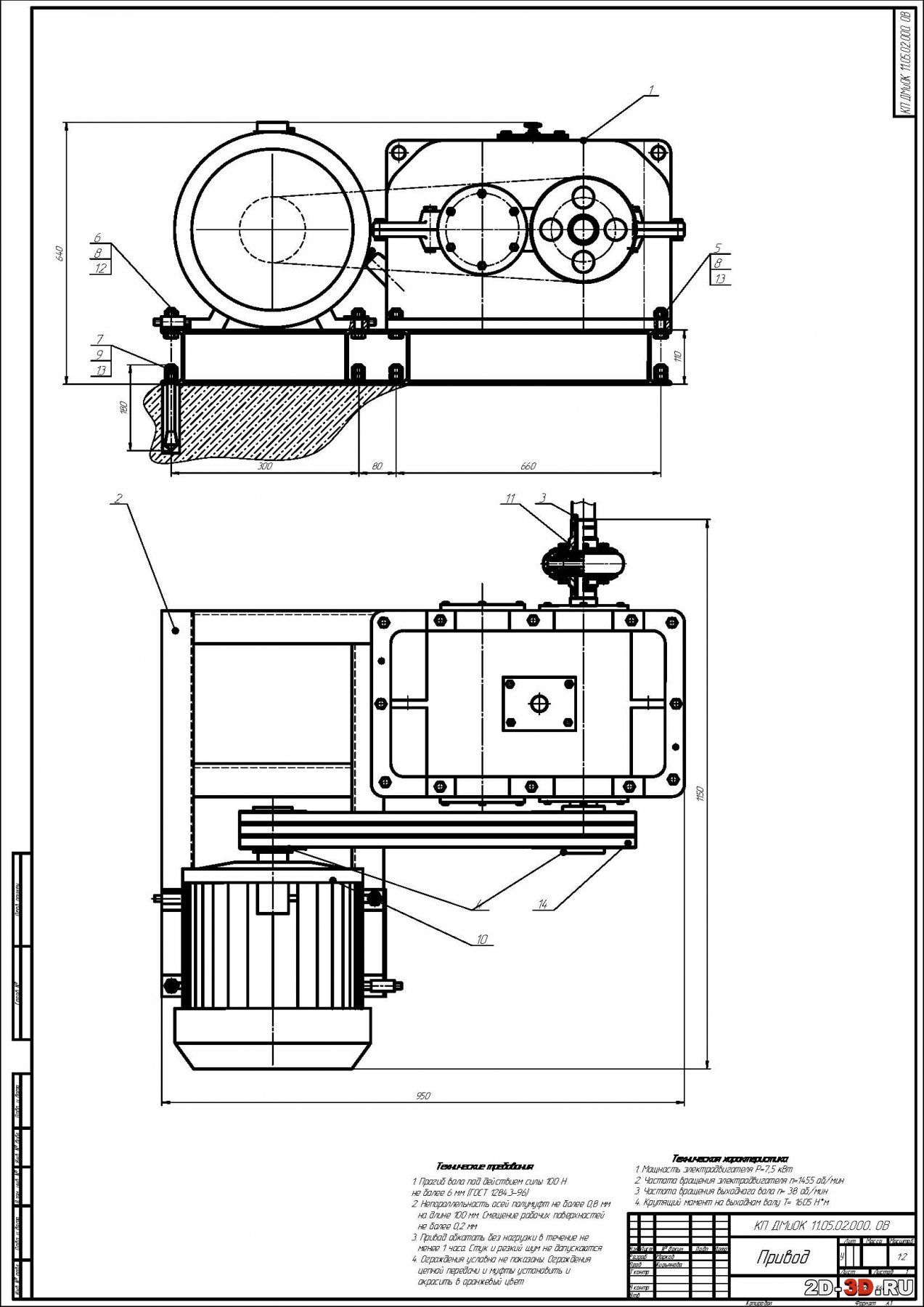

Чертёж привода

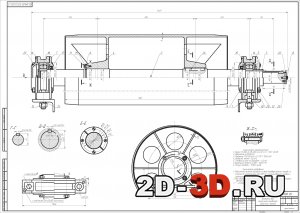

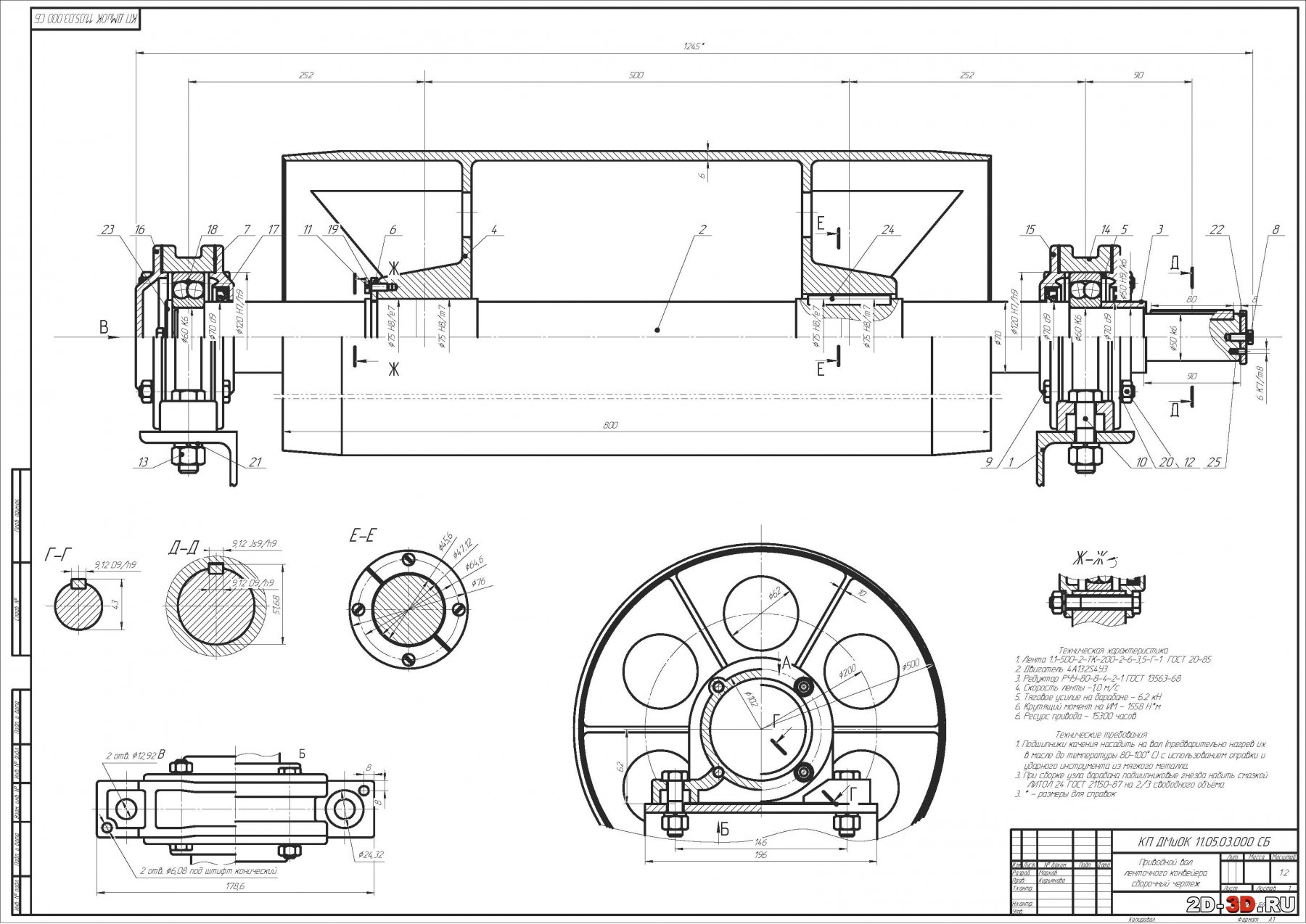

Приводной вал ленточного конвейера

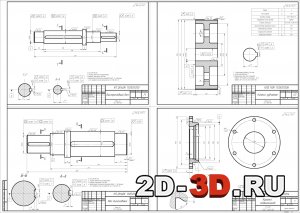

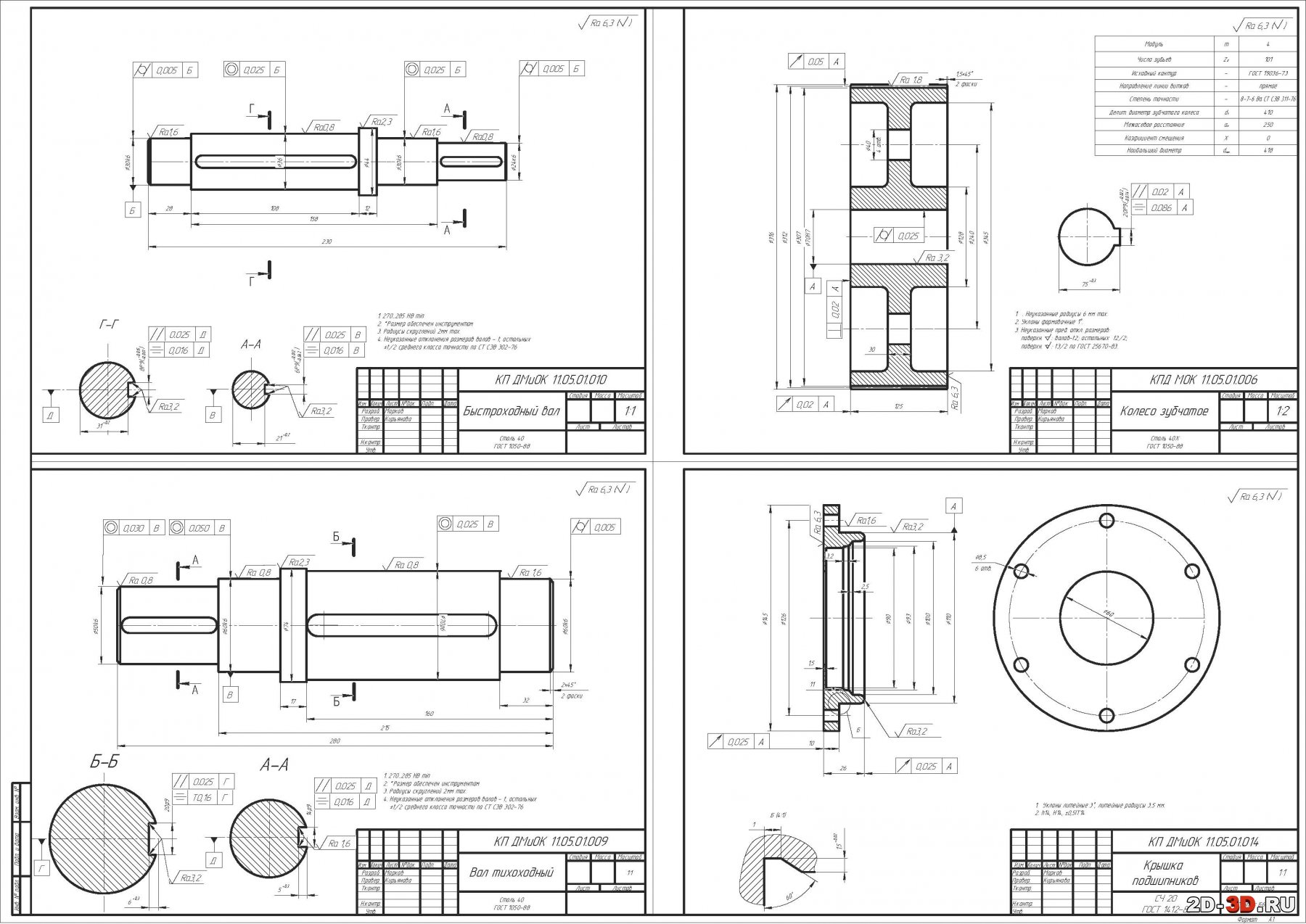

Быстроходный вал
Колесо зубчатое
Вал тихоходный
Крышка подшипников
Техническая характеристика: Передаточное число редуктора 16
Вращающий момент на выходном валу 1605 Н*м
Частота вращения выходного вала 38
Содержание расчётно-пояснительной записки: ВВЕДЕНИЕ
1. КИНЕМАТИЧЕСКИЙ И ЭНЕРГЕТИЧЕСКИЙ РАСЧЕТ ПРИВОДА
2 РАСЧЕТ ПЕРЕДАЧ

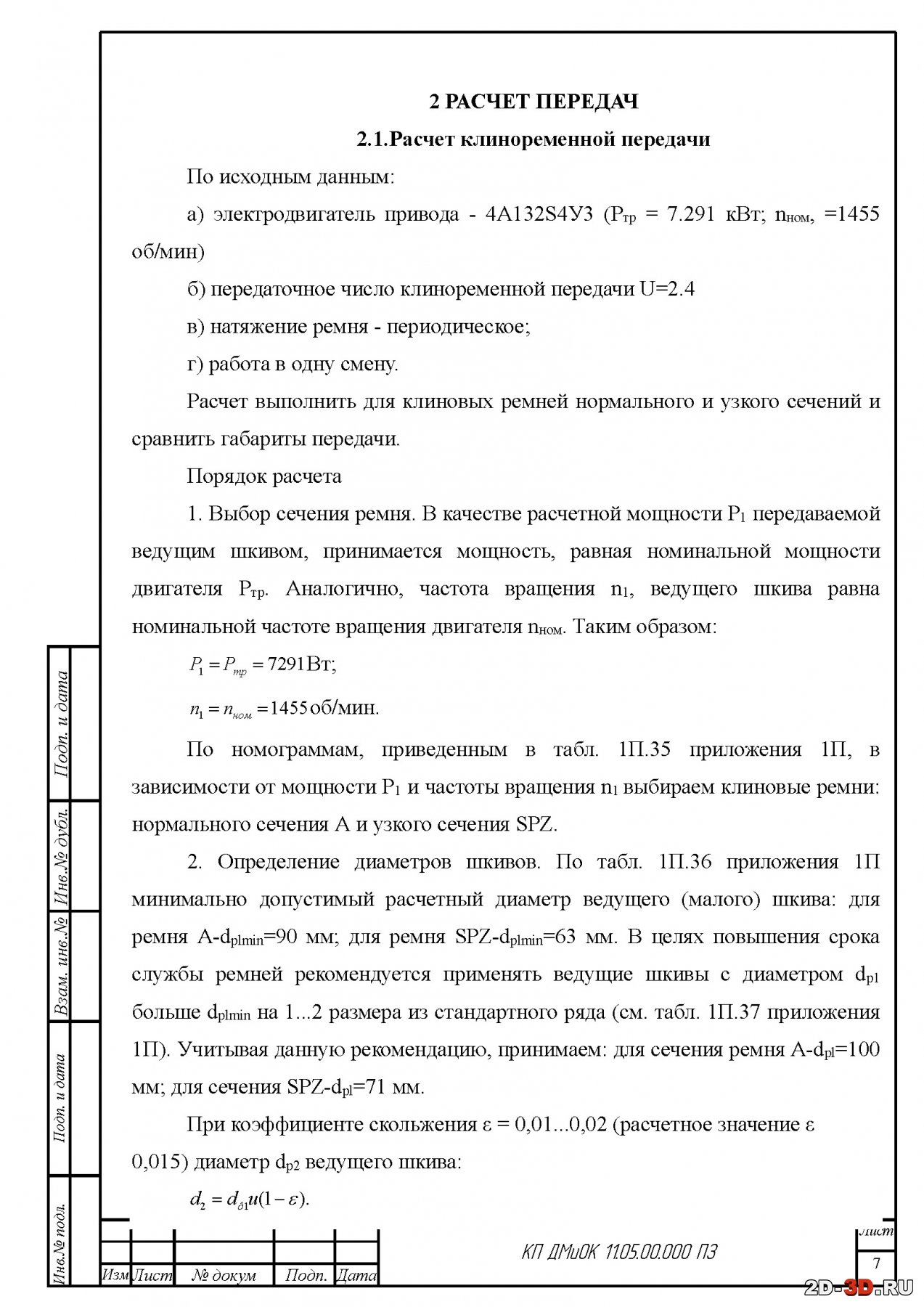

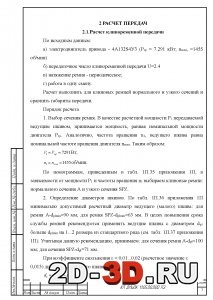

2.1. Расчет клиноременной передачи

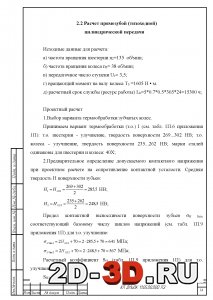

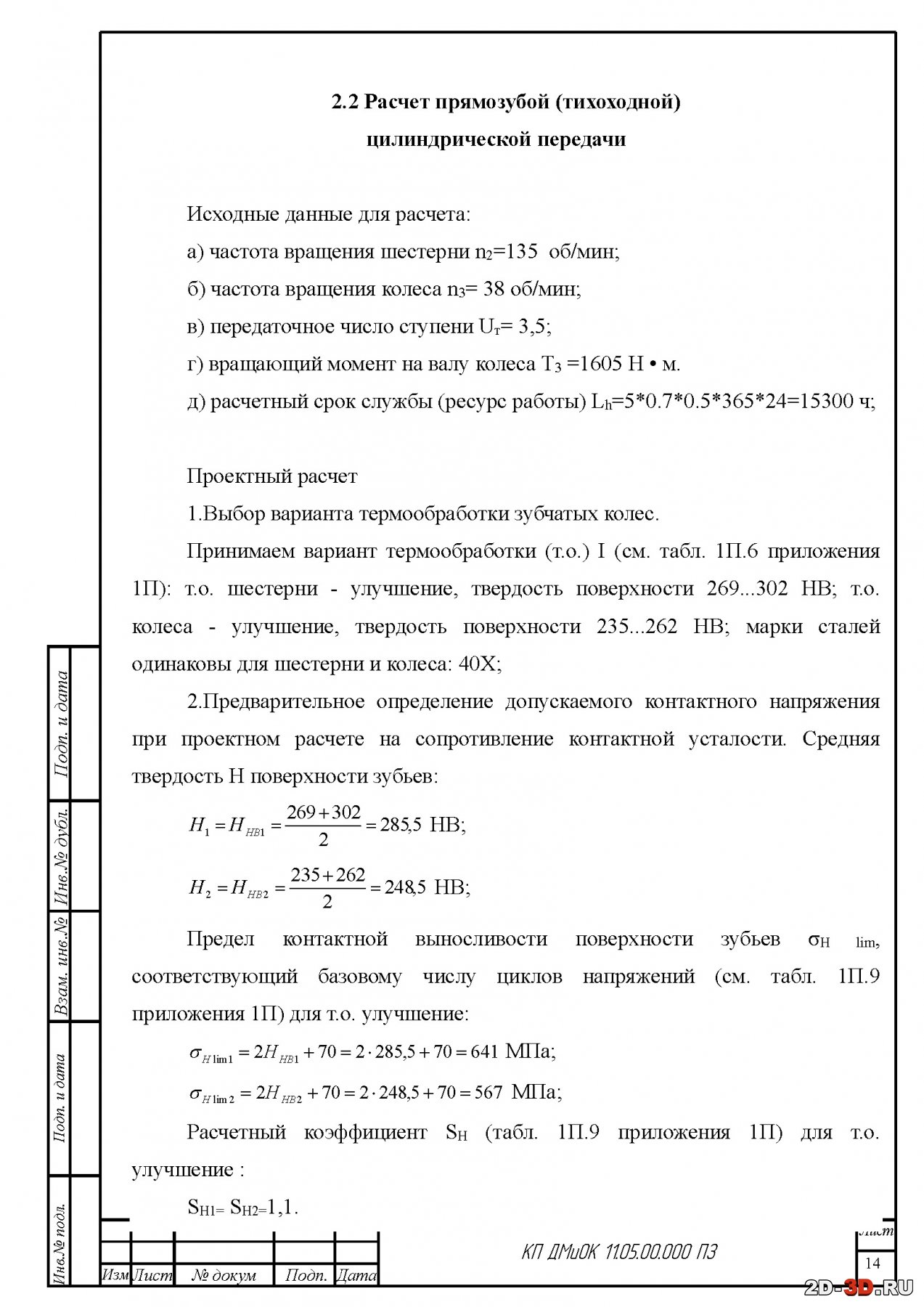

2.2 Расчет прямозубой (тихоходной) цилиндрической передачи
2.3 Расчет косозубой (быстроходной) цилиндрической передачи
3.РАСЧЕТ И КОНСТРУИРОВАНИЕ ВАЛОВ

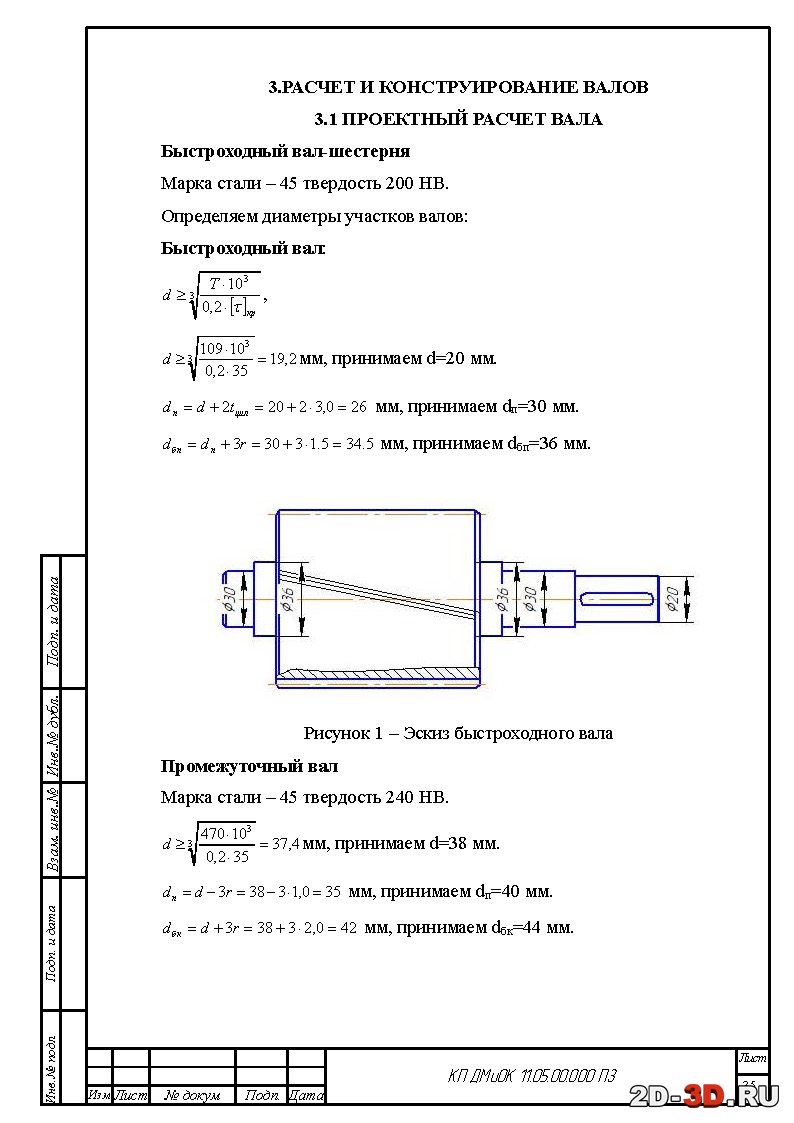

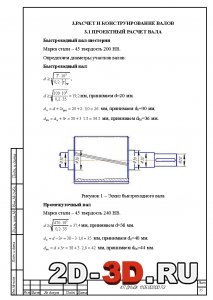

3.1 ПРОЕКТНЫЙ РАСЧЕТ ВАЛА

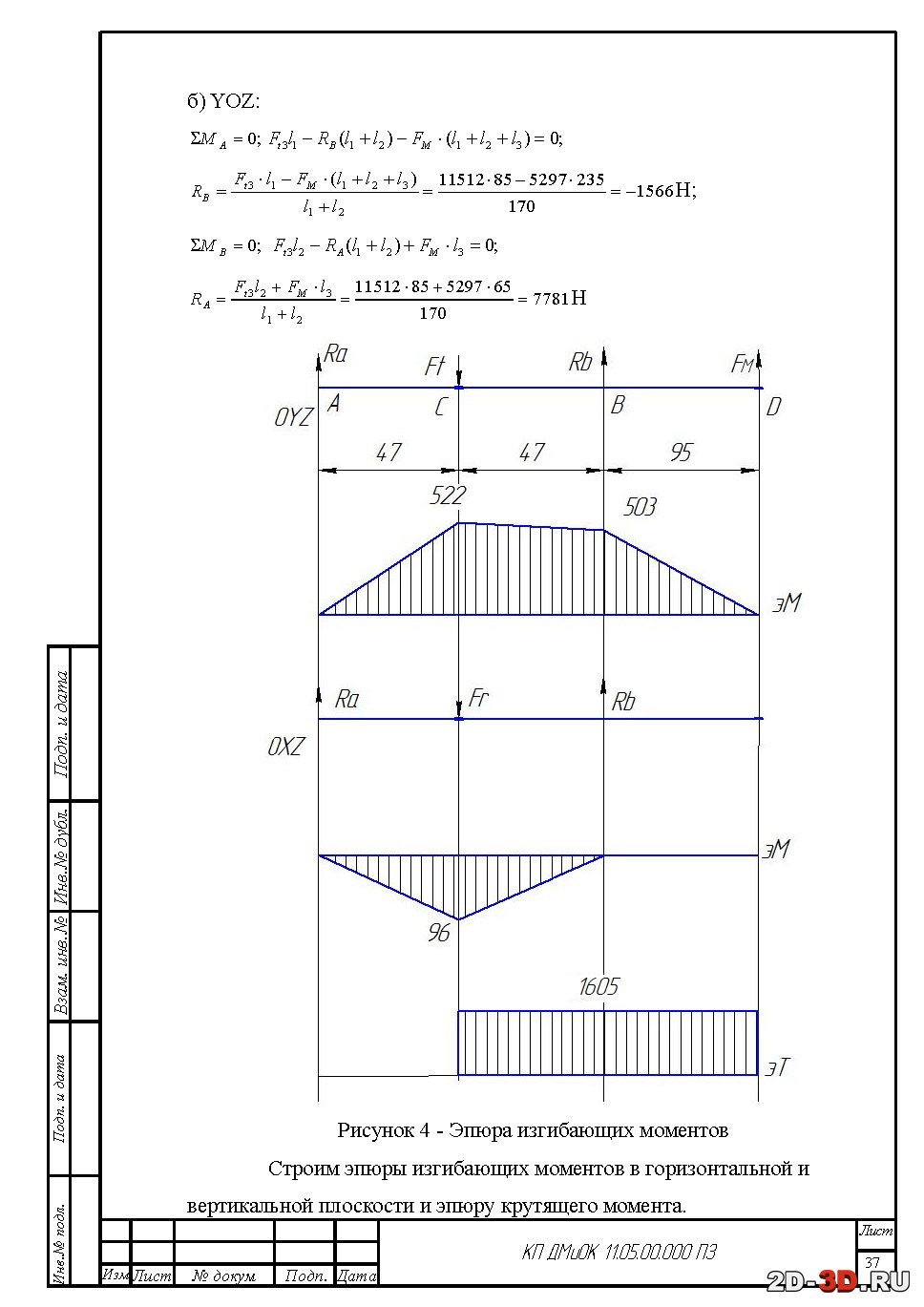

3.2 ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛОВ
4. РАСЧЕТ шпоночных соединений
5. РАСЧЕТ И КОНСТРУИРОВАНИЕ ПОДШИПНИКОВЫХ УЗЛОВ
6. РАСЧЕТ ЭЛЕМЕНТОВ КОРПУСА РЕДУКТОРА
7. ВЫБОР СИСТЕМЫ СМАЗКИ И МАСЛА
Список использованной литературы
Выполнено в некоммерческой версии Компас
КП Автоматизация транспортировки загрузки и сборки изделий
Тульский Государственный Университет кафедра "ПМ и ДМ"
