Привод цепного конвейера с цилиндрическим редуктором

443
Евгений Потапчик
15 января 2022
  • 0

Формат файлов: Компас-3D, cdw, word, doc
Кол-во чертежей: 10
Категории: Чертежи проекты / Редукторы и приводы, детали машин
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc 54 (10)
Привод цепного конвейера
Курсовой проект
Могилёв 2021

Привод цепного конвейераРедуктор
Цель – подбор двигателя и определение частот вращения и крутящих моментов на всех валах привода. Эти данные являются исходными данными для дальнейших проектных расчетов передач привода.

Исходные данные:
  1. Тяговое усилие цепи Ft=9,0 кН,
  2. Скорость цепи V=0,25 м/с,
  3. Шаг цепи P =100 мм,
  4. Число зубьев звездочки Z=10
  5. Срок службы редуктора 5 лет.
Список чертежей

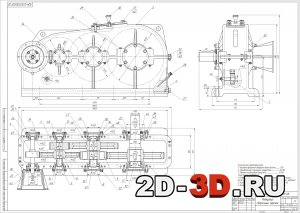

  1. Редуктор (+ спецификация)
  2. Редуктор. Эскиз
  3. Вал приводной (+ спецификация)
  4. Рама сборочный чертеж (+ спецификация)
  5. 3д модель вала
  6. Крышка подшипника
  7. Зубчатое колесо
  8. Зубчатое колесо 2
  9. Вал
  10. Привод цепного конвейера
Техническая характеристика редуктора:
  1. 10Частота вращения ведущего вала, об/мин - 720
  2. Передаточное отношение редуктора - 16,316
  3. Момент на выходном валу, НхМ - 531,52
Техническая характеристика привода цепного конвейера

Электродвигатель:4А132SВУЗ
  • Мощность, кВт:4
  • Частота вращения, мин-1:720
Редуктор
  • Тип: цилиндрический
  • Передаточное отношение: 16,316
Муфты
Тип
  • жестко-компенсирующая цепная
  • упругая втулочно-пальцевая
Содержание
Введение
1.    Энерго-кинематический расчёт привода
1.1    Подбор электродвигателя
1.2    Определение частот вращения и крутящих моментов на валах
2. Выбор материалов зубчатых передач и определение допускаемых напряжений
3. Проектный расчёт передач редуктора
3.1 Проектный расчёт тихоходной передачи
3.2 Проектный расчёт быстроходной передачи
3.3 Проектный расчёт промежуточной передачи
4. Проверочный расчёт передач редуктора
4.1 Проверочный расчёт тихоходной передачи
4.2 Проверочный расчёт быстроходной передачи
4.3 Проверочный расчёт промежуточной передачи
5. Пространственная схема редуктора с усилиями в зацеплениях
6. Проектный расчёт валов привода
6.1 Проектный расчёт быстроходного вала
6.2 Проектный расчёт первого промежуточного вала
6.3 Проектный расчёт второго промежуточного вала
6.4 Проектный расчёт тихоходного вала
6.5 Проектный расчёт приводного вала
7. Обоснование и расчет основных размеров корпуса редуктора
8. Проверочный расчёт тихоходного вала редуктора
9. Выбор и расчёт шпоночных соединений привода
10. Выбор и расчет подшипников привода
11. Выбор соединительных муфт
12. Обоснование и выбор смазочных материалов
13. Техника безопасности и экологичность проекта
14. Конструктивная проработка узла соединения валов электродвигателя и редуктора
Заключение
Список литературы

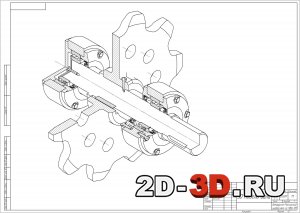

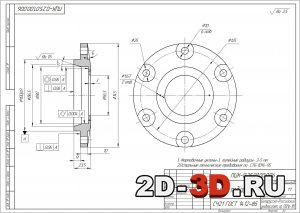

3д модель валаКрышка подшипника

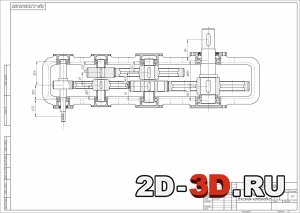

Редуктор эскиз

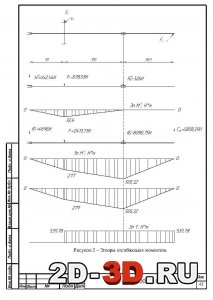

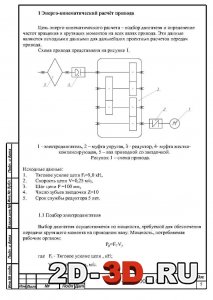

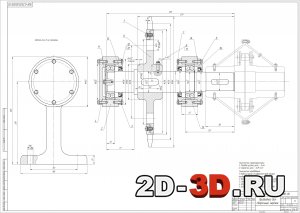

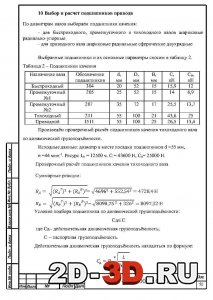

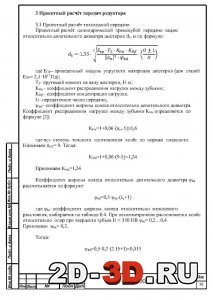

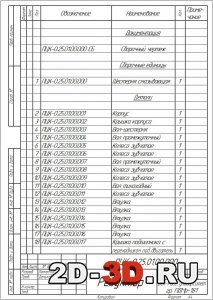

Вал приводнойЭнерго-кинематический расчёт приводаЭпюры изгибающих моментовПроектный расчёт передач редуктораСпецификация (редуктор)Выбор и расчет подшипников привода

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «БЕЛОРУССКО-РОССИЙСКИЙ УНИВЕРСИТЕТ»
БРУ
Кафедра «Основы проектирования машин»
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc 54 (10)
