Привод ленточного конвейера
Курсовой проект

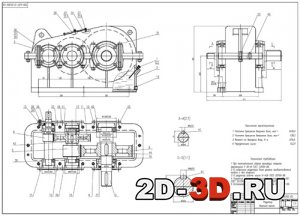

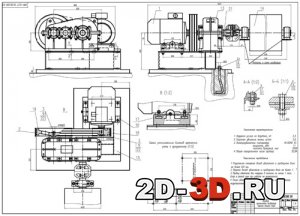

Привод ленточного конвейера (чертеж общего вида)Редуктор (сборочный чертеж)

Вал приводной (сборочный чертеж)Вал приводной (аксонометрия)

Кинематическая схема приводаПроектный расчет тихоходной ступени редуктораЭпюру изгибающих моментов



Список чертежей: привод ленточного конвейера (чертеж общего вида), редуктор (сборочный чертеж), рама (сборочный чертеж), вал-шестерня, крышка проходная, редуктор (эскизная компоновка), колесо зубчатое, вал тихоходный, вал приводной (сборочный чертеж), вал приводной (аксонометрия), спецификации.

В проектируемом приводе электродвигатель посредством ременной передачи соединяется с входным валом редуктора. Затем посредством жестко-компенсирующей муфты движение передается на приводной вал конвейера. Спроектированный механический привод способен выполнять заданные функции в течение заданного срока службы. Также учтены требования технологии, эксплуатации, транспортировки и техники безопасности. Выполнены кинематические, силовые и прочностные расчеты.
Компоновка привода обеспечивает наименьшие габариты, удобства сборки и разборки, регулировки и обслуживания.
Последовав всем рекомендациям по проектированию привода, найдено оптимальное техническое решение поставленной задачи, что нашло отражение в данной курсовой работе.

Техническая характеристика привода ленточного конвейера:
1 Окружное усилие на барабане, кН 3,3
2 Скорость движения ленты, м/сек 2,9
3 Электродвигатель: типоразмер 4А132М2 У3
- мощность, кВт 11
- частота вращения, мин 3000
4 Общее передаточное число привода 20,94

Техническая характеристика редуктора:
1 Частота вращения входного вала, мин 1435,6
2 Частота вращения выходного вала, мин 138,3
3 Момент на выходном валу, Н м 676,6
4 Передаточное число 10,37

Содержание пояснительной записки
Введение
1. Энергетический и кинематический расчет привода
1.1. Определение номинальной мощности привода и выбор электродвигателя
2. Проектный расчет передач редуктора
2.1. Выбор материала и определение допускаемых контактных напряжений
2.2. Допускаемые напряжения изгиба
2.3. Проектный расчет тихоходной ступени редуктора
2.4. Проектный расчет быстроходной ступени редуктора
3. Проверочный расчет передач редуктора
3.1. Проверочный расчет тихоходной ступени редуктора
3.2. Проверочный расчет быстроходной ступени редуктора
4. Расчет  открытой передачи
5. Проектный расчет валов привода
6. Обоснование и расчет основных размеров корпуса редуктора
7. Проверочный расчет вала редуктора
8. Выбор и расчет шпоночных соединений привода
9. Выбор и расчет подшипников привода
10. Выбор соединительных муфт
11. Обоснование и выбор смазочных материалов
12. Техника безопасности и экологичность проекта
Заключение
Список литературы
Приложения
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 39 (10)
