Редуктор двухступенчатый горизонтальный развернутый с расчетами и эскизами

Формат файлов: .cdw, .m3d. .a3d Компас-3D, .docx Word
Кол-во 3D моделей: 8
Кол-во чертежей: 5
Теги: МАДИ Двухступенчатый цилиндрический
Категории: Редукторы и приводы, детали машин / КОМПАС-3D

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw, .m3d. .a3d Компас-3D, .docx Word	50 (5)

В проекте был рассчитан двухступенчатый редуктор, выполнены расчеты, чертежи и 3D модели (сборки и детали). Чертежи и 3D модели можно использовать в своих целях (они хорошо подойдут в качестве шаблона или примера). При желании их можно отредактировать под свои нужды.

Список 3D моделей:
1. Редуктор двухступенчатый - сборка
2. Зубчатое колесо на промежуточном валу - сборка
3. Зубчатое колесо на тихоходном валу - сборка
4. Промежуточный вал - сборка
5. Тихоходный вал - сборка
6. Корпус
7. Крышка
8. Вал шестерня быстроходная

Список чертежей:
1. Редуктор двухступенчатый
2. Эскиз

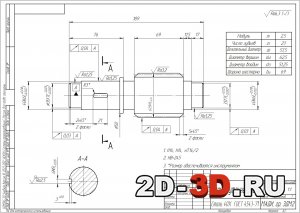

3. Промежуточный вал
4. Зубчатое колесо
5. Муфта упругая

Оглавление расчетно-пояснительной записки:
Исходные данные
1. Расчет требуемой мощности электродвигателя и выбор серийного электродвигателя.
2. Определение общего передаточного числа привода. Распределение передаточного числа по отдельным типам передач и ступеням редуктора. Определение частоты вращения, мощности и крутящего момента на валах приводов.
3. Выбор электродвигателя по диаметру валов привода.
4. Выбор материала, вида термообработки и допускаемых напряжений при расчете зубчатых передач.
5. Расчет тихоходной ступени редуктора.
6. Проверочный расчет тихоходной цилиндрической прямозубой ступени на контактную выносливость.
7. Проверочный расчет зубьев на изгиб.
8. Расчет быстроходной ступени редуктора.
9. Проверочный расчет тихоходной цилиндрической прямозубой ступени на контактную выносливость.
10. Проверочный расчет зубьев на изгиб.
11. Расчет быстроходного вала.
12. Расчет промежуточного вала.
13. Расчет тихоходного вала.
14. Расчет цепной передачи.
15. Расчет сил в зацеплении быстроходной ступени.
16. Расчет сил в зацеплении тихоходной ступени.
17. Расчет реакции в опорах входного вала.
18. Выбор подшипников качения входного вала.
19. Проверка подшипников качения входного вала.
20. Расчет реакции в опорах промежуточного вала.
21. Выбор подшипников качения промежуточного вала.
22. Проверка подшипников качения промежуточного вала.
23. Расчет реакции в опорах выходного вала.
24. Выбор подшипников качения выходного вала.
25. Проверка подшипников качения выходного вала.
26. Список используемых источников.
Приложение.
Расчетная схема сил редуктора
Эскизная компоновка редуктора
 МАДИ

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw, .m3d. .a3d Компас-3D, .docx Word	50 (5)
