Проектирование привода цепного транспортера с двухступенчатым цилиндрическим горизонтальным мотор-редуктором с косозубыми передачами внешнего зацепления
Курсовой проект
Мотор-редуктор (сборочный чертеж)Мотор-редуктор (разрез)
Приводной вал (сборочный чертеж)Привод транспортера (общий вид)

Спецификация мотора-редуктора Бланк задания к курсовому детали машин Баумана  Кинематический расчет привода
Список чертежей:
  1. Мотор-редуктор (сборочный чертеж)

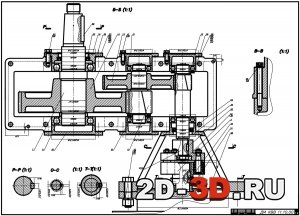

  2. Мотор-редуктор (разрез)
  3. Деталировка (муфта комбинированная, тихоходный вал, колесо быстроходной передачи)
  4. Приводной вал (сборочный чертеж)
  5. Привод транспортера (общий вид)
Содержит спецификацию мотора-редуктора.
Спроектирован привод цепного транспортера с двухступенчатым цилиндрическим горизонтальным мотор-редуктором с косозубыми передачами внешнего зацепления и полым валом. Рассчитаны прочность валов, подшипники, соединения.
Пояснительная записка к курсовой работе имеет следующую структуру: восемь расчетных глав и 2 приложения.
Все вычисления проведены по методикам, изложенным в методической литературе [1][3].
Приложение содержит в себе пять листов формата А1 и спецификацию к редуктору.
Для графических построений использовалась программа КОМПАС-3D V16. Стандартные изделия взяты из библиотеки стандартных деталей.
Технические требования:
  1. Типовой режим нагружения II
  2. Расчетный ресурс 10000 часов
  3. Изготовление серийное 1000 штук в год
  4. Соединение электродвигателя с редуктором «вал в вал»
  5. Цепь тяговая ГОСТ 588-81, тип I, исполнение I


Исходные данные:
  1. Окружная сила (на звездочке) Ft, kH - 3,8
  2. Скорость цепи V, м/с - 0,7
  3. Шаг цепи транспортера P, мм - 10
  4. Число зубьев звездочки Z - 8
  5. Высота расположения оси H, мм - 700
Технические характеристики мотора-редуктора:
  • Вращающий момент на выходном валу - 1264.4 Н/м
  • Частота вращения выходного вала - 36.6 об/мин
  • Мощность электродвигателя - 5.5 кВт
  • Мощность на выходном валу - 4.95 кВт
Технические характеристики приводного вала:
  • Шаг цепи - 100 мм
  • Количество зубьев звездочки – 8
Технические характеристики привода транспортера:
  • Мощность электродвигателя - 5.5 кВт
  • Шаг цепи - 100 мм
  • Количество зубьев звездочки - 8
  • Окружная сила - 9.4 кН
  • Скорость цепи - 0.5 м/с
Деталировка (муфта комбинированная, тихоходный вал, колесо быстроходной передачи)
Содержание пояснительной записки
1. Введение
2. Бланк задания
3. Кинематический расчет привода
3.1. Подбор электродвигателя
3.2. Определение передаточного отношения привода
3.3. Определение частоты вращения и вращающих моментов на валах
4. Разработка компоновочной схемы
4.1. Расстояние между деталями передачи
4.2 Расчет быстроходного вала
4.3 Расчет промежуточного вала
4.4 Расчет тихоходного вала
4.5 Выбор схемы установки подшипников
5. Расчет валов на прочность
5.1 Определение силовых факторов
5.2 Вычисление геометрических характеристик опасных сечений вала
5.3 Расчет валов на статическую  прочность
5.4 Расчет валов на усталостную прочность
6. Расчет подшипников качения
6.1. Определение реакций в опорах
6.2 Радиальные реакции опор от действия муфты
6.3. Расчет подшипника на заданный ресурс
6.4. Расчет широкого подшипника на заданный ресурс
7. Проектирование приводного вала
7.1. Определение сил, действующих на вал
7.1.1 Определение реакций в опорах
7.2. Расчет приводного вала на статическую прочность
7.3 Расчет валов на усталостную прочность
8. Расчет соединений
8.1. Расчет шпоночных соединений
8.1.1. Расчет шпоночного соединения концевого участка быстроходного вала
8.1.2. Расчет шпоночного соединения концевого участка тихоходного вала
8.2. Расчет соединения с натягом
8.2.1 Расчет соединения с натягом тихоходного колеса на вал
8.2.2 Расчет соединения с натягом промежуточного колеса на вал
9. Конструирование корпусных деталей
10. Выбор сорта масла
Список использованной литературы


 Разработка компоновочной схемыРасчет валов на статическую  прочностьРасчет подшипников качения
Расчет валов на прочностьРасчет соединения с натягом промежуточного колеса на валОпределение реакций в опорах

МГТУ имени Баумана
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx, doc 31 (5)
