Формат файлов: .m3d .a3d .frw .cdw Компас-3D, .docx Word
Кол-во 3D моделей: 8
Кол-во чертежей: 1
Теги: СПбГАСУ
Категории: Чертежи проекты / Редукторы и приводы, детали машин
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
.m3d .a3d .frw .cdw Компас-3D, .docx Word |
27 (1) |
Проектирование зубчатой передачи в Компас-3D
Курсовая работа с расчетами в Word, чертежом и 3D моделями в редактируемом формате Компас-3D
В процессе выполнения курсовой работы были выполнены:
• Расчёты, включающие кинематический и силовой расчёт, проектный расчёт закрытой зубчатой передачи, расчёт геометрических параметров валов;
• Разработаны технический эскиз и описание редуктора;
• Созданы базовая и модельная конструкция редуктора в среде САПР;
• Разработаны чертежи деталей редуктора и зубчатых передач;
• Создан комплект конструкторской документации на модель редуктора.
На основе созданной модели, с использованием возможностей программного обеспечения, был построен сборочный чертеж, включающий общий вид редуктора, его виды сверху и сбоку с местными разрезами, а также спецификация. В процессе выполнения курсовой работы были успешно выполнены все поставленные цели.
Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

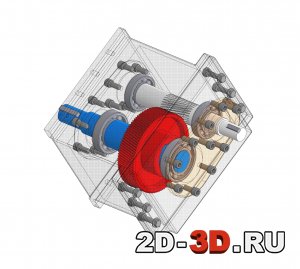

Список 3D моделей:1. Редуктор - сборочная модель
2. Тихоходный вал

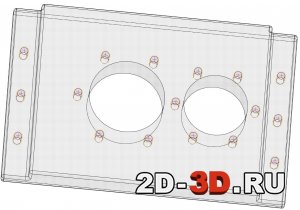

3. Крышка редуктора
4. Крышка подшипников
5. Крышка подшипников 2
6. Корпус редуктора
7. Колесо
8. Быстроходный вал

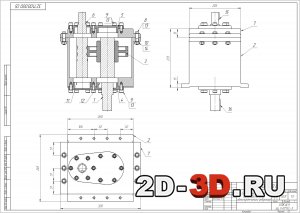

Список чертежей:1. Цилиндрический одноступенчатый редуктор - сборочный чертеж + спецификация
Содержание расчетно-пояснительной записки:Исходные данные
Введение
1. Кинематический и силовой расчёт передачи
1) Выбор двигателя
2) Кинематический расчёт
3) Скорости по валам
4) Силовой расчёт

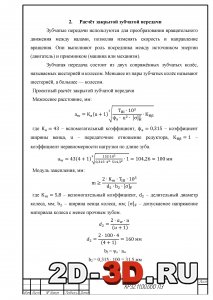

2. Расчёт закрытой зубчатой передачи
Проектный расчёт закрытой зубчатой передачи
3. Расчёт геометрических параметров валов.
1) Быстроходный вал
2) Тихоходный вал
4. Проектирование корпуса редуктора
5. Порядок сборки редуктора
Заключение
Список используемых источников
«Санкт-Петербургский государственный архитектурно-строительный университет».
