Сборка редуктора цилиндрического одноступенчатого кривозубого курсовой

Формат файлов: .cdw, .m3d. .a3d, .frw Компас-3D, .docx Word
Кол-во 3D моделей: 14
Кол-во чертежей: 6
Теги: Цилиндрический одноступенчатый Курсовой проект Чертёж зубчатого колеса
Категории: Чертежи проекты / Редукторы и приводы, детали машин

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw, .m3d. .a3d, .frw Компас-3D, .docx Word	31 (6)

В проекте был рассчитан одноступенчатый цилиндрический косозубый редуктор, выполнены расчеты, чертежи и 3D модели (сборки и детали). Чертежи и 3D модели можно использовать в своих целях (они хорошо подойдут в качестве шаблона или примера). При желании их можно отредактировать под свои нужды. В пособии использованы материалы по конструированию узлов и деталей редукторов из источников, приведенных в списке литературы.

Задание на проектирование:
Спроектировать одноступенчатый горизонтальный цилиндрический косозубый редуктор и цепную передачу для привода к ленточному конвейеру.
Полезная сила, передаваемая лентой конвейера, F_л = 10 кН; скорость ленты v_л = 2,2 м/с; диаметр приводного барабана D_б = 400 мм. Редуктор нереверсивный, предназначен для длительной эксплуатации; работа односменная; валы установлены на подшипниках качения.
Формулы для расчета зубчатых колес см. гл. III, цепной передачи - гл. VII, валов — гл. VIII, подшипников – гл. IX.

Техническая характеристика редуктора:
Модуль зубчатого зацепления M=3
Число зубьев шестерни Z1=32
Число зубьев колеса Z2=101
Число зубьев звездочки ведущей Z3=25
Диаметр шестерни dш=96 мм
Диаметр колеса dк=303 мм
Угол наклона зубьев β=4°03'08"

Список 3D моделей:
1. Сборка редуктора
2. Вал ведомый
3. Вал шестерня
4. Звездочка ведущая

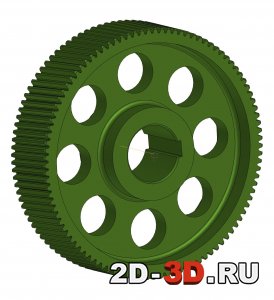

5. Колесо зубчатое
6. Корпус редуктора
7. Крышка редуктора
8. Мазеудерживающее кольцо вала
9. Мазеудерживающее кольцо
10. Пробка
11. Шайба
12. Шайба 2
13. Шайба 3
14. Шайба 4

Список чертежей:
1. Вал шестерня

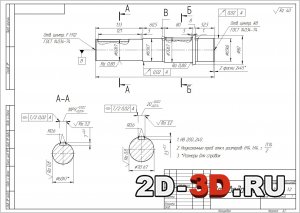

2. Вал ведомый

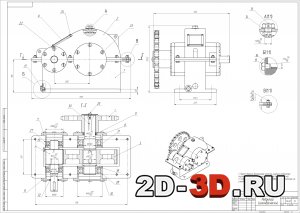

3. Редуктор цилиндрический (со спецификацией)
4. Вал ведущий
5. Колесо зубчатое
6. Общая компоновка (звездочка, вал шестерня, колесо зубчатое, вал ведомый)

Содержание расчетно-пояснительной записки:
I. Выбор электродвигателя и кинематический расчет.

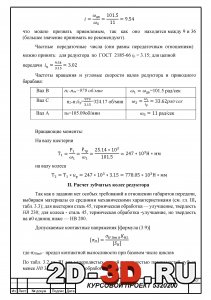

II. Расчет зубчатых колес редуктора.

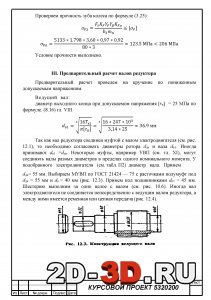

III. Предварительный расчет валов редуктора.

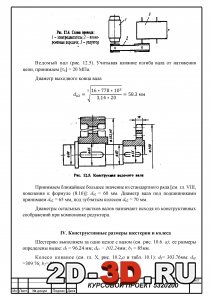

IV. Конструктивные размеры шестерни и колеса
V. Конструктивные размеры корпуса редуктора.
VI. Расчет цепной передачи.

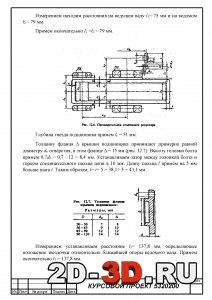

VII. Первый этап компоновки редуктора.

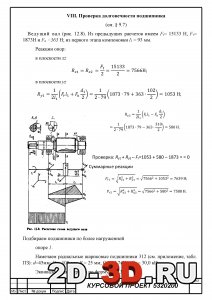

VIII. Проверка долговечности подшипника.
IX. Второй этап компоновки редуктора.
X. Проверка прочности шпоночных соединений.

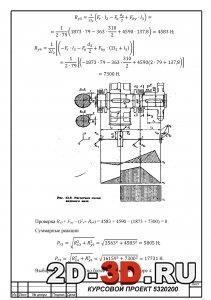

XI. Уточненный расчет валов.
XII. Вычерчивание редуктора
XIII. Посадки детали редуктора.
XIV. Выбор сорта масла.
XV. Сборка редуктора. 31
