Привод на раме. Редуктор 2-х ступенчатый + рама + открытые передачи

Формат файлов: .cdw .a3d .m3d .spw Компас-3D, .docx Word, .pdf, .xmcd Mathcad
Кол-во 3D моделей: 22
Кол-во чертежей: 16
Теги: СПбГАСУ Двухступенчатый цилиндрический Колесо
Категории: Редукторы и приводы, детали машин / КОМПАС-3D

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw .a3d .m3d .spw Компас-3D, .docx Word, .pdf, .xmcd Mathcad	27 (16)

В ходе выполнения курсового проекта по исходным данным был спроектирован двухступенчатый редуктор, а также при помощи программы КОМПАС-3D построен привод скребкового конвейера. При помощи програмного моделирования были проведены расчеты валов и подшипников. Составлены необходимые чертежи и спецификации, выполнены необходимые расчеты в записке. Проект можно использовать в своих целях, как вариант – в качестве шаблона или примера.

Исходные данные:
- Окружное усилие на приводной звездочке 6, кН – 2,96
- Шаг цепи, мм / число зубьев приводной звездочки 6 – 125/9
- Частота вращения приводной звездочки 6, мин‒1 – 35
- Расстояние между опорами приводного вала L, мм - 284
Дополнительные указания к проектированию:
‒ срок службы привода – 6 лет;
‒ режим работы пятидневный, двухсменный, средний равновероятный; ‒ привод нереверсивный;
‒ степень точности изготовления колес ‒ 8-я;
‒ допускается кратковременная 3-кратная перегрузка;
‒ при проектировании привода обеспечить соосность вала двигателя и выходного вала редуктора, а также соосность приводного и входного валов редуктора.

Список 3D моделей:
1. Привод – сборочная модель
2. Рама – сборочная модель
3. Редуктор – сборочная модель
4. Вал станка – сборочная модель
5. Электродвигатель
6. Шкив
7. Шкив 2
8. Крышка корпуса
9. Корпус
10. Колесо
11. Колесо 2
12. Колесо 3
13. Колесо 4
14. Звезда
15. Звезда 2
16. Звезда 3
17. Вал станка
18. Вал
19. Вал 2
20. Вал 3
21. Крышка подшипника быстроходная
22. Крышка подшипника быстроходная глухая

Список чертежей:

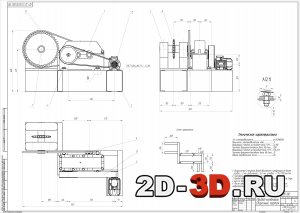

1. Привод конвейера - сборочный чертеж
2. Редуктор - сборочный чертеж

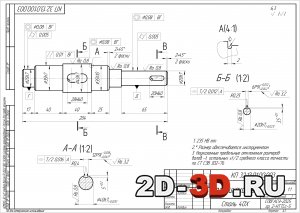

3. Вал тихоходный
4. Колесо тихоходное
5. Шкив
6. Шкив 2
7. Расположение валов
8. Размеры рамы
9. Колесо
10. Колесо 2
11. Звездочки
12. Звезда
13. Звезда 2
14. Вал
15. Вал 2
16. Вал 3

Содержание расчетно-пояснительной записки
1. Энерго-кинематический расчет привода
2. Проектирование цилиндрических зубчатых передач
2.1 Проектный расчет цилиндрической косозубой передачи
3. Расчет цепной передачи
4. Расчет ременной передачи
5. Расчет валов и подбор подшипников
Вывод
Список литературы
Приложение 1
Приложение 2
