Редуктор двухступенчатый вертикальный вариант № 9

279
MeChaNic21
12 декабря 2024
  • 0

Формат файлов: .cdw .frw .a3d .m3d. Компас-3D, .docx Word
Кол-во 3D моделей: 9
Кол-во чертежей: 4
Теги: Вертикальный редуктор
Категории: Редукторы и приводы, детали машин / КОМПАС-3D
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw .frw .a3d .m3d. Компас-3D, .docx Word 52 (4)
Редуктор двухступенчатый вертикальный
Курсовой проект с 3D моделями, расчетами и чертежами в Компас-3D. ВАРИАНТ № 9

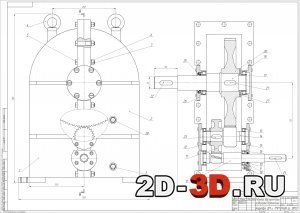

Сборка редуктораРедуктор - сборка
Муфта - сборкаВал
КолесоВал 3D деталь
Исходные данныеОпределение общего передаточного числа приводаПроверка зубьев на прочность

Редуктор двухступенчатый вертикальный. В файле также присутствуют чертежи: Тихоходного колеса, муфты, промежуточного вала. Все чертежи, 3D модели и записку в проекте можно редактировать и использовать в своих целях, как вариант – в качестве шаблона или примера.

Список 3D моделей:
1. Редуктор – сборочная модель
2. Быстроходный вал
3. Колесо
4. Крышка редуктора
5. Вал
6. Вал промеж
7. Тело
8. Тихоходный вал

Список чертежей:
1. Редуктор - сборка
2. Муфта - сборка
3. Вал
4. Колесо

Оглавление расчетно-пояснительной записки:
Исходные данные
1. Расчет требуемой мощности электродвигателя и выбор серийного электродвигателя.
2. Определение общего передаточного числа привода. Распределение передаточного числа по отдельным типам передач и ступеням редуктора. Определение частоты вращения, мощности и крутящего момента на валах приводов.
3. Выбор электродвигателя по диаметру валов привода.
4. Выбор материала, вида термообработки и допускаемых напряжений при расчете зубчатых передач.
5. Расчет тихоходной ступени редуктора.
6. Проверочный расчет тихоходной цилиндрической прямозубой ступени на контактную выносливость.
7. Проверочный расчет зубьев на изгиб.
8. Расчет быстроходной ступени редуктора.
9. Проверочный расчет тихоходной цилиндрической прямозубой ступени на контактную выносливость.
10. Проверочный расчет зубьев на изгиб.
11. Расчет быстроходного вала.
12. Расчет промежуточного вала.
13. Расчет тихоходного вала.
14. Расчет цепной передачи.
15. Расчет сил в зацеплении быстроходной ступени.
16. Расчет сил в зацеплении тихоходной ступени.
17. Расчет реакции в опорах входного вала.
18. Выбор подшипников качения входного вала.
19. Проверка подшипников качения входного вала.
20. Расчет реакции в опорах промежуточного вала.
21. Выбор подшипников качения промежуточного вала.
22. Проверка подшипников качения промежуточного вала.
23. Расчет реакции в опорах выходного вала.
24. Выбор подшипников качения выходного вала.
25. Проверка подшипников качения входного вала.
26. Список используемых источников.
Приложение.
Расчетная схема сил редуктора
Эскизная компоновка редуктора

Проверочный расчетРасчет тихоходной ступени редуктораЭлектродвигатель
