Редуктор в сборе. 3D модель и чертежи. Курсовой проект, вариант № 3.

Формат файлов: .cdw .m3d .a3d .frw Компас-3D, .docx Word
Кол-во 3D моделей: 13
Кол-во чертежей: 4
Теги: МАДИ Двухступенчатый цилиндрический
Категории: Редукторы и приводы, детали машин / КОМПАС-3D

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw .m3d .a3d .frw Компас-3D, .docx Word	41 (4)

В данном курсовом проекте, помимо редуктора (3D модель и чертежи), были произведены: расчеты сил, валов, цепной передачи, проверочные расчеты, расчет тихоходной ступени редуктора, выбраны и проверены подшипники качения входного и входного валов. Рассчитаны зубчатая передача, выбран электродвигатель, рассчитан привод и требуемая мощность электродвигателя. Чертежи, 3D модели и записку можно использовать в своих целях и при желании редактировать.

Техническое задание:


Список 3D моделей:

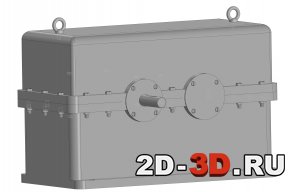

1. Редуктор – сборочная модель
2. Быстроходное колесо
3. Быстроходный вал
4. Корпус редуктора
5. Крышка быстроходного вала
6. Крышка промежуточного вала
7. Крышка редуктора
8. Крышка тихоходного вала
9. Промежуточный вал
10. Проставка под быстроходное колесо
11. Проставка под тихоходное колесо
12. Тихоходное колесо
13. Тихоходный вал

Список чертежей:
1. Редуктор двухступенчатый соосный горизонтальный
2. Промежуточный вал
3. Зубчатое колесо
4. Муфта

Содержание расчетно-пояснительной записки:
Исходные данные
1. Расчет требуемой мощности электродвигателя и выбор серийного электродвигателя.
2. Определение общего передаточного числа привода. Распределение передаточного числа по отдельным типам передач и ступеням редуктора. Определение частоты вращения, мощности и крутящего момента на валах приводов.
3. Выбор электродвигателя по диаметру валов привода.
4. Выбор материала, вида термообработки и допускаемых напряжений при расчете зубчатых передач.
5. Расчет тихоходной ступени редуктора.
6. Проверочный расчет тихоходной цилиндрической прямозубой ступени на контактную выносливость.
7. Проверочный расчет зубьев на изгиб.
8. Расчет быстроходной ступени редуктора.
9. Проверочный расчет тихоходной цилиндрической прямозубой ступени на контактную выносливость.
10. Проверочный расчет зубьев на изгиб.
11. Расчет быстроходного вала.
12. Расчет промежуточного вала.
13. Расчет тихоходного вала.
14. Расчет цепной передачи.
15. Расчет сил быстроходной ступени.
16. Расчет сил тихоходной ступени.
17. Расчет реакции в опорах для выбора подшипников.
18. Выбор подшипников качения входного вала.
19. Проверка подшипников качения входного вала.
20. Выбор подшипников качения промежуточного вала.
21. Проверка подшипников качения промежуточного вала.
22. Выбор подшипников качения выходного вала.
23. Проверка подшипников качения входного вала.
