Привод к цепному конвейеру c одноступенчатым зубчатым редуктором внутреннего зацепления. Техническое задание ДМ-26, вариант №1

Формат файлов: .cdw .spw Компас-3D, .docx Word
Кол-во чертежей: 5
Теги: Московский Политех
Категории: Чертежи проекты / Редукторы и приводы, детали машин

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw .spw Компас-3D, .docx Word	33 (5)

В проекте были разработаны: общий расчет привода, редуктор оддноступенчатый зубчатый, рабочие чертежи, рассчитана ременная передача, выбрана компенсирующая муфта, рассчитана предохранительная муфта. Чертежи выполнены в Компас-3D, а записка в Word. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Техническое задание на курсовой проект:


Исходные данные:
Натяжение ветвей конвейера
- F1 = 7,1 кН
- F2 = 3,9 кН
- Скорость ленты V = 1,9 м/с
- Число зубьев тяговой звездочки z = 12
- Шаг тяговой цепи t = 0,2 м
- Расстояние между звездочками B = 0,6 м
- Высота центра приводного вала H = 0,85 м
- Ресурс работы Lh = 12 тыс. час.

Редуктор одноступенчатый с передачей внутреннего зацепления:
Передаточные числа:
- Редуктор 6,3
- Цепная передача 2,47
- Применяемый электродвигатель 4А160S8
- Цепь роликовая однорядная ПР-38,1-127
- Компенсирующая муфта с выпуклой оболочкой (ГОСТ 20884-93)
- Радиальный шариковый однорядный подшипник №211.
- Шариковая предохранительная муфта

Список чертежей:
1. Монтажный чертеж привода

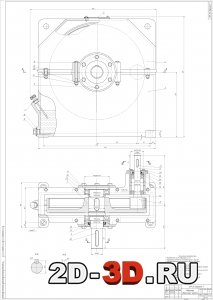

2. Редуктор (со спецификацией)
3. Вал
4. Колесо
5. Муфта

Содержание расчетно-пояснительной записки:
Общий расчёт привода.
Исходные данные
Подбор электродвигателя
Сводная таблица общего расчета привода
Расчет цепной передачи
Исходные данные
Основные размеры цепной передачи
Проверочный расчёт цепной передачи
Подбор компенсирующей муфты
Расчет цилиндрической зубчатой передачи с внутренним зацеплением
Исходные данные
Проверочный расчет по контактным напряжениям
Уточнение допускаемого контактного напряжения
Допускаемые напряжения
Контактные напряжения
Проверочный расчет на усталость по напряжениям изгиба
Допускаемые напряжения изгиба при максимальной нагрузке
Расчет на прочность при максимальной нагрузке
Расчет тихоходного вала
Исходные данные
Фрагменты участков валов
1-й участок вала
2-й участок вала
3-й участок вала
4-й участок вала
Расчетные линейные размеры проектируемого вала
Определение реакций сил в опорах вала
Напряжения в сечениях
Подбор подшипников качения для опор вала
Исходные данные
Варианты подшипников
Определение осевых сил
Коэффициенты X и Y
Итоговый выбор
Проектирование предохранительной муфты
Исходные данные
Общие габаритно-присоединительные размеры муфты
Расчет механизма замыкания предохранительной муфты
Расчет винтовой цилиндрической пружины сжатия
Список литературы

«Московский политехнический университет» (МОСКОВСКИЙ ПОЛИТЕХ)
Кафедра «Техническая механика и компьютерное моделирование»
