Проектирование пластинчатого конвейера
Курсовой проект

Конвейер пластинчатый (общий вид)

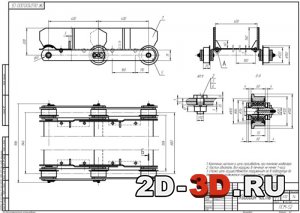

Натяжное устройствоХодовая часть

Рама конвейераВал приводной со звездочками

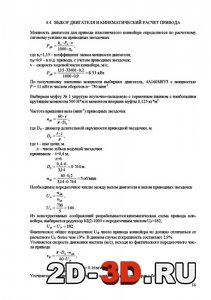

Выбор двигателя и кинематический расчет приводаСхема загрузочной воронки пластинчатого конвейераРасчет металлоконструкции конвейера


Список чертежей: конвейер пластинчатый (общий вид), натяжное устройство, вал приводной со звездочками, рама конвейера, ходовая часть, спецификации.
Проектирование пластинчатого конвейера и его основных узлов.
Пластинчатый конвейер служит для непрерывного транспортирования на­сыпных и штучных грузов по трассе, расположенной в вертикальной плоско­сти или (при специальном исполнении) в пространстве. Конвейер имеет ходовую часть с двумя тяговыми цепями, снабженными в каждом шарнире опорными катками. Цепи при­водятся в движение приводными звездочками от электродви­гателя через редуктор и открытую зубчатую передачу. На противоположном конце конвейера установлены натяжные звездочки с натяжным устройством. Катки тяговых цепей катятся по направляющим путям (рельсам), прикрепленным к станине. Настил конвейера образован из бортовых (лотко­вых) пластин. Конвейер загружают в любом месте рабочей ветви через одну или несколько рядом расположенных загрузочных воронок, а разгружают через концевую разгрузочную коробку с разгрузочной воронкой.
Для работы в тяжёлых условиях с среднекусковым грузом целесообразно принять волнистый тип настила с низким бортом, так как при падении груза высокие борта могут быть разрушены ударной нагрузкой.
Тяговым элементом служат две пластинчатые цепи катковые с ребордами на катках размещенных непосредственно под настилом, что уменьшает ширину конвейера и настил испытывает меньшие напряжения изгиба.
В головной части конвейера установлен привод, состоящий из: асинхронного электродвигателя с короткозамкнутым ротором и повышенным скольжением, который обеспечит более плавный пуск конвейера; коническо-цилиндрического редуктора. Двигатель соединен с редуктором упругой втулочно-пальцевой муфтой. Тихоходный вал редуктора соединён с приводным валом конвейера зубчатой муфтой.
Подача груза на конвейер, осуществляется через установленную загрузочную воронку.

Техническая характеристика:
Производительность, т/ч 80
Скорость транспортирования, м/с 0.2
Угол наклона конвейера, град 5
Условия работы - средние
Мощность привода, кВт 11

Содержание пояснительной записки
1. Введение
1.1. Основные типы пластинчатых конвейеров
1.2. Общее устройство пластинчатых конвейеров
1.3. Область применения пластинчатых конвейеров
2. Анализ существующих элементов конструкций
2.1. Настилы
2.2. Цепи, опорные катки и ролики
2.3. Привод
2.4. Натяжные устройства
2.5. Опорные устройства
3. Техническое предложение
4. Расчет элементов конвейера
4.1. Определение ширины настила
4.2. Определение максимального натяжения и выбор тяговой цепи
4.3. Тяговый расчет конвейера
4.4. Выбор двигателя и кинематический расчет привода
4.5. Расчет конвейера на пуск
4.6. Проверка цепи на прочность и износ
4.7. Расчет тормозного момента
4.8. Определение основных параметров натяжного устройства
4.9. Определение основных параметров загрузочного устройства
5. Расчет элементов конвейера на прочность
5.1 1 Расчет приводного вала
5.1.2 Выбор подшипников качения приводного вала
5.1.3 Расчет шпоночных соединений
5.1.4 Уточненный расчет приводного вала
5.2.1 Расчет оси натяжных звездочек
5.2.2 Выбор шпоночного соединения
5.2.3 Выбор подшипников качения оси
5.2.4 Уточненный расчет оси
5.3 Расчет металлоконструкции конвейера
6 Безопасные условия эксплуатации конвейера
7 Список используемой литературы
8 Спецификация
Тип проектаУчебныйКол-во листов (чертежей)
ФорматКомпас, AutoCAD, Word, cdw, dwg, docx30 (5)
