Расчет и проектирование элементов передаточных механизмов привода на основе одноступенчатого конического редуктора

Формат файлов: .cdw .spw Компас-3D, .docx Word
Кол-во чертежей: 7
Теги: Конический СГТУ
Категории: Чертежи проекты / Редукторы и приводы, детали машин

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.cdw .spw Компас-3D, .docx Word	44 (7)

По заданию к курсовому проекту, были выполнены: кинематический расчет привода и выбор электродвигателя, проектный и проверочный расчеты редуктора и открытой передачи, расчеты реакций в опорах с построением эпюр изгибающих моментов, проверка подшипников по динамической грузоподъемности, и расчет валов на выносливость по запасу прочности в опасных сечениях. А также графические материалы в Компас-3D.
Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Задание к выполнению курсового проекта:


Список чертежей:

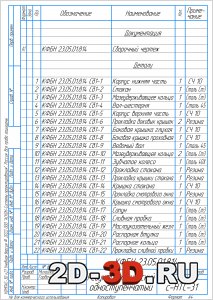

1. Редуктор конический одноступенчатый - сборочный чертеж со спецификацией

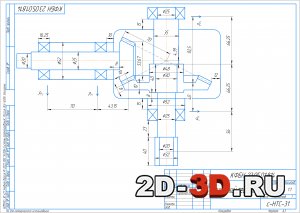

2. Первая компоновка редуктора
3. Зубчатое колесо

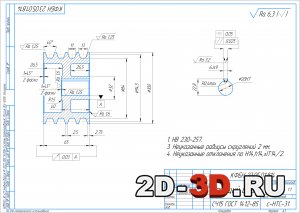

4. Ведущий шкив
5. Ведомый вал

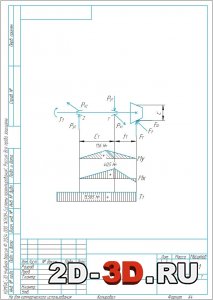

6. Расчетная схема

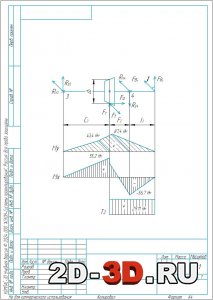

7. Расчетная схема 2

Содержание расчетно-пояснительной записки:
Введение

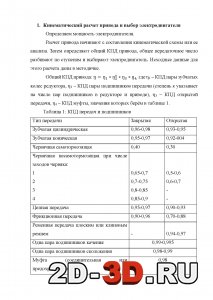

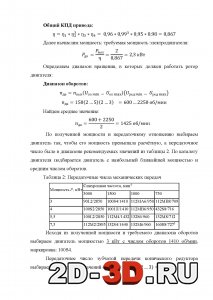

1. Кинематический расчет привода и выбор электродвигателя

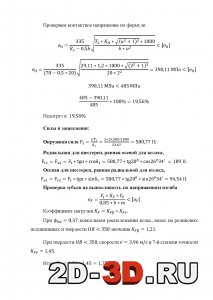

2. Расчет зубчатых колес редуктора

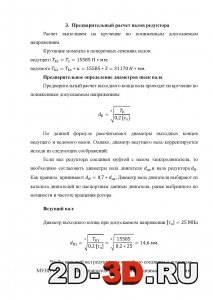

3. Предварительный расчет валов редуктора

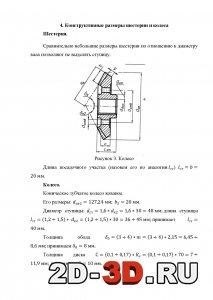

4. Конструктивные размеры шестерни и колеса
5. Конструктивные размеры корпуса редуктора
6. Расчет клиноременной передачи
7. Первый этап компоновки редуктора
8. Проверка долговечности подшипников
9. Второй этап компоновки редуктора
10. Проверка прочности шпоночных соединений
11. Уточненный расчет валов
12. Вычерчивание редуктора
13. Посадка основных деталей редуктора
14. Выбор сорта масла
15. Сборка редуктора
16. Литература
 «Саратовский государственный технический университет имени Гагарина Ю.А.» СГТУ
Кафедра «Техническая механика и мехатроника»
