Расчет коническо-цилиндрического редуктора

3 279
Аким
29 мая 2016
  • 60

Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 6
Теги: Коническо-цилиндрический
Категории: Чертежи проекты / Редукторы и приводы, детали машин
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 57 (6)

 Расчет коническо-цилиндрического редуктора.

Курсовой проект.

 привод

стакан

валколесосхема нагрузки переднего валасхема привода

 Скачать:

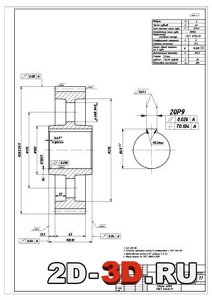

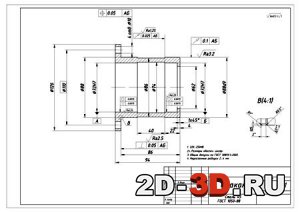

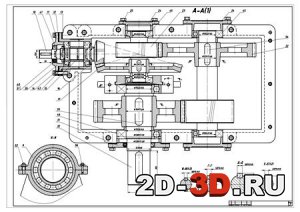

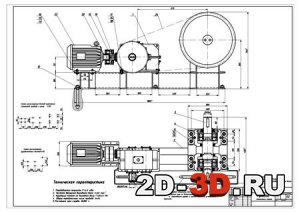

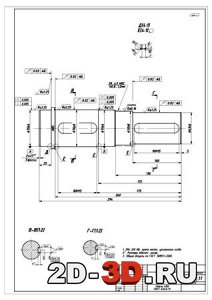

Список чертежей: чертеж редуктора, сборочный чертеж, общий вид редактора, вал, колесо, стакан, привод.

Редуктором называется механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного органа и служащий для передачи вращения от вала двигателя к валу рабочей машины. Назначение редуктора - понижение угловой скорости и повышение вращающего момента ведомого вала по сравнению с ведущим. Применение редукторов обусловлено экономическими соображениями. Масса и стоимость двигателя при одинаковой мощности понижаются с увеличением его быстроходности. Оказывается экономически целесообразным применение быстроходных двигателей с понижающей передачей, вместо тихоходного двигателя без передачи. Наиболее широко используются асинхронные двигатели с частотой 750 и 1500 оборотов в минуту.


СОДЕРЖАНИЕ РПЗ:

1 Введение

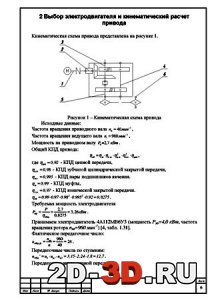

2 Выбор электродвигателя и кинематический расчет привода
3 Расчет передач
3.1 Расчет конической передачи с прямым зубом
3.1.1 Выбор материала зубчатых колес
3.1.2 Определение эквивалентного числа циклов перемены напряжений
3.1.3 Определение допускаемых контактных напряжений
3.1.4 Определение допускаемых изгибных напряжений
3.1.5 Допускаемые напряжения для проверки прочности зубьев при перегрузках
3.1.6 Расчет геометрических параметров передачи
3.1.7 Силы в зацеплении
3.1.8 Проверочный расчет на выносливость по контактным напряжениям
3.1.9 Проверочный расчет на выносливость по напряжениям изгиба
3.1.10 Проверочный расчет на выносливость при перегрузках
3.2 Расчет цилиндрической косозубой передачи тихоходной ступени редуктора
3.2.1 Выбор материала зубчатых колес
3.2.2 Определение эквивалентного числа циклов перемены напряжений
3.2.3 Определение допускаемых контактных напряжений
3.2.4 Определение допускаемых изгибных напряжений
3.2.5 Допускаемые напряжения для проверки прочности зубьев при перегрузках
3.2.6 Расчет геометрических параметров передачи
3.2.7 Силы в зацеплении
3.2.8 Проверочный расчет на выносливость по контактным напряжениям
3.2.9 Проверочный расчет на выносливость по напряжениям изгиба
3.2.10 Проверочный расчет на выносливость при перегрузках
3.3 Расчет цилиндрической косозубой передачи промежуточной ступени редуктора
3.3.1 Выбор материала зубчатых колес
3.3.2 Определение эквивалентного числа циклов перемены напряжений
3.3.3 Определение допускаемых контактных напряжений
3.3.4 Определение допускаемых изгибных напряжений
3.3.5 Допускаемые напряжения для проверки прочности зубьев при перегрузках
3.3.6 Расчет геометрических параметров передачи
3.3.7 Силы в зацеплении
3.3.8 Проверочный расчет на выносливость по контактным напряжениям
3.3.9 Проверочный расчет на выносливость по напряжениям изгиба
3.3.10 Проверочный расчет на выносливость при перегрузках
3.4 Расчет цепной передачи
4 Расчет валов
4.1 Проверочный расчет первого вала
4.1.1 Cоставление расчетной схемы

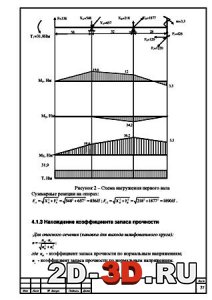

4.1.2 Определение реакций опор и построение эпюр.
4.1.3 Нахождение коэффициента запаса прочности
4.2 Проверочный расчет второго вала
4.2.1 Cоставление расчетной схемы
4.2.2 Определение реакций опор и построение эпюр
7.2.3 Нахождение коэффициента запаса прочности
4.3 Проверочный расчет третьего вала
4.3.1 Cоставление расчетной схемы
7.3.2 Определение реакций опор и построение эпюр
7.3.3 Нахождение коэффициента запаса прочности
4.4 Проверочный расчет четвертого вала
4.4.1 Нахождение сил в зацеплении и составление расчетной схемы
4.4.2 Определение реакций опор и построение эпюр.
7.4.3 Нахождение коэффициента запаса прочности
5 Подбор подшипников по динамической грузоподъемности
5.1 Расчет подшипников первого вала
5.2 Расчет подшипников второго вала
5.3 Расчет подшипников третьего вала
5.4 Расчет подшипников четвертого вала
6 Подбор и проверочный расчет шпоночных соединений
6.1 Методика расчета
6.2 Шпонка под муфтой
6.3 Шпонка под колесом быстроходной передачи
6.4 Шпонка под колесом промежуточной передачи
6.5 Шпонка под колесом тихоходной передачи
6.6 Шпонка под звездочкой
7 Расчет размеров корпуса редуктора
8 Сборка редуктора, регулировка и смазка
Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 57 (6)
