Тележка мостового крана 3200 кг

10 401
Max
27 октября 2010
  • 100

Теги: Мостовой 3.2 т
Категории: Чертежи мостовых кранов / Краны
Тип проекта Кол-во листов (чертежей)
Формат

Тележка мостового крана, г/п 3200 кг

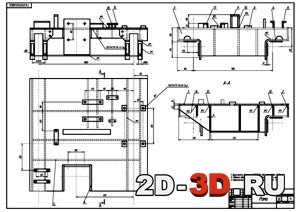

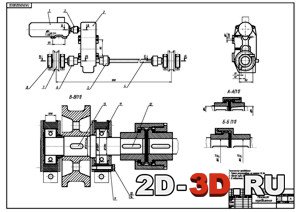

Механизм передвиженияРама

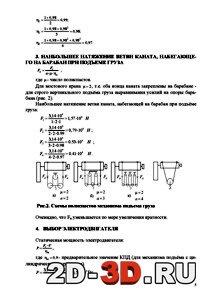

Выбор тормозаРасчет электродвигателя
Расчет механизма передвижения крановой тележкиСпецификация


В курсовом проекте произведен расчет механизма подъема груза мостового крана и механизма передвижения тележки, а также выполнена графическая часть.

Чертежи: тележка мостового крана, механизм подъема с разрезами, механизм передвижения, рама, спецификации.



Содержание расчетной части:
Расчет механизма подъема груза мостового
1. Грузоподъемная сила
2. КПД полиспаста
3. Наибольшее усилие в ветви каната, набегающего на барабан при подъеме груза
4. Выбор электродвигателя
5. Угловая скорость электродвигателя
6. Разрывное усилие каната в целом
7. Выбор типа каната
8. Минимальный диаметр барабана
9. Расчетный диаметр барабана
10. Длина барабана с двусторонней нарезкой
11. Проверка размеров барабанов по условиям
12. Угловая скорость барабана
13. Выбор типа редуктора
14. Передаточное число редуктора
15. Грузовой момент на барабане
16. Проверка редуктора по грузовому моменту
17. Выбор тормоза
18. Тормозной момент, на который регулируют тормоз
19. Условие соседства электродвигателя и барабана
20. Условие соседства тормоза и барабана
21. Бесступенчатый барабан
22. Барабан ступенчатый
23. Минимальная колея тележки
24. Металлоемкости  вариантов механизма подъема
Выводы
Расчет механизма передвижения
1. Схема механизма
2. Выбор ходовых колес
2.1 Определение предварительной массы тележки
2.2 Давление на ходовое колесо
3. Расчет сопротивления передвижению
4. Выбор электродвигателя
5. Выбор редуктора
6. Определение коэффициента запаса сцепления приводных колес с рельсом при пуске
7. Выбор тормоза
Список литературы




Факультет: Конструкторско-механический (КМК)
Кафедра: «Деталей машин и подъёмно-транспортного оборудования» КЗ-КФ
Чертежи в Компасе и Автокаде.
