Мостовой кран г/п 5 т.

Учебный проект


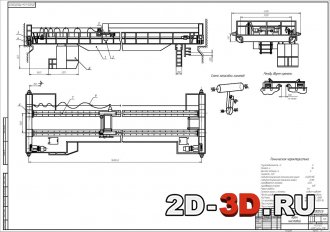

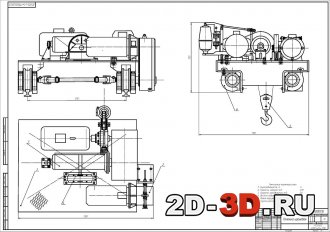

Чертёж мостового крана грузоподъемностью 5 тонн    Тележка крана

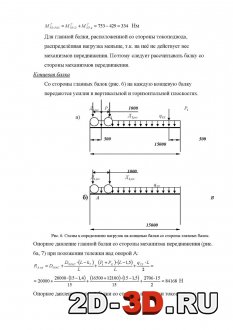

Схема определения нагрузок на балках  Спецификация к чертежу


В результате проделанной работы был спроектирован и рассчитан мостовой кран. В качестве модернизируемого узла была выбрана крановая тележка. По результатам расчетов на основании сравнения всех возможных вариантов ее параметров был выбран оптимальный вариант и определена экономическая выгода от его использования.


Техническая характеристика

Грузоподъёмность 5 т.

Пролёт 16 м

Высота подъёма 6 м

Скорость подъёма (опускания) номинального груза 0,2/0,125 м/с., порожнего крюка 0,125 м/с.

Скорость подъема (опускания) порожнего крюка 0,125 м/с.

Скорость передвижения тележки 0,63 м/с, передвижения крана 1,25 м/с.

Режим 4М

Питание крана и тележки гибким кабелем

Место управления закрытая кабина

Род тока трехфазный 380В

Тип кранового рельса Кр-70 ГОСТ 4121-76

Масса крана 5,07 т.

Масса тележки 0,6 т.

Список чертежей со спецификациями:

  1. Общий вид мостового крана

  2. Главная балка

  3. Концевая балка

  4. Механизм передвижения тележки

  5. Механизм передвижения крана

  6. Тележка крановая

  7. Схема электрическая принципиальная

  8. Повреждения коробчатых главных балок

  9. Ремонт главной балки


Содержание дипломного проекта

1. Введение

2. Аналитический обзор

3. Исследовательский раздел

4. Конструкторский раздел

4.1. Расчет механизма подъема груза

Грузоподъемная сила, КПД  полиспаста, наибольшее натяжение ветви каната, набегающего на барабан, выбор электродвигателя, угловая скорость электродвигателя, разрывное усилие каната в целом, выбор типа каната, минимальный диаметр барабана, расчетный диаметр барабана, длина барабана с двусторонней нарезкой, проверка размеров барабана по условиям, угловая скорость барабана, выбор и расчет редуктора, передаточное число редуктора, грузовой момент на барабане, проверка редуктора по грузовому моменту, выбор тормоза, тормозной момент, на который регулируют тормоз, бесступенчатый барабан, ступенчатый барабан, минимальная колея тележки.

4.2. Расчет механизмов передвижения крана

4.3. Расчет металлоконструкции мостового крана

4.6. Электрическая часть

5. Технологический раздел

6. Техника безопасности и охрана труда

7. Экономический раздел

8. Заключение

9. Список литературы


Чертежи в архиве во всех популярных форматах. Оригиналы в cdw для Компас, дополнительно переведены в dwg для AutoCAD и pdf.

Краткий видео обзор материала

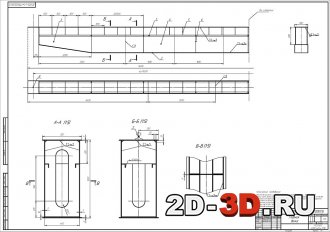

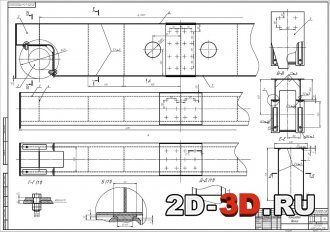

Чертёж главной балки  Концевая балка

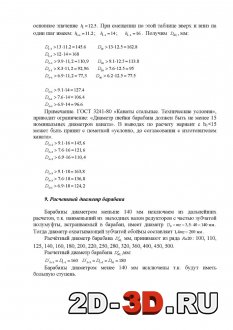

Расчётный диаметр барабана  Формула разрывного усилия каната



Главная балка  Концевая балка


Механизм передвижения тележки  Тележка крановая


Выбор типа каната  Длина барабана с двусторонней нарезкой  Сочетания нагрузок



Мостовыми называются краны, у которых грузоподъемный механизм расположен на тележке, перемещающейся по подвижной пролетной конструкции — мосту, а мост передвигается по рельсам, расположенным на подкрановых балках, опирающихся на консоли колонн здания или колонн специальной эстакады. Мостовые краны используются практически во всех сферах промышленной деятельности человека. Монтажные схемы мостовых кранов допускают их использование, как в закрытых помещениях, так и на открытых местностях при любых условиях окружающей среды. Это обстоятельство способствует тому, что они широко используются на складах, заводах различного профиля и таможенных терминалах. Их недостатком является то, что они привязаны к зданию или эстакаде и не могут работать без пути, поднятого над обслуживаемой поверхностью; положительно в их конструкции то, что они используют строительную высоту здания.

Мостовой кран чертеж.
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg, doc, Word 76 (9)
