Механизм подъёма груза мостового крана, механизм передвижения тележки мостового крана.






Чертёж механизма подъёма мостового крана Спецификации



Расчет механизма подъема мостового крана Расчёт тележки мостового крана

Курсовой проект включает: чертежи механизма подъёма груза мостового крана, чертежи тележки крановой с навесным редуктором передвижения, спецификации ко всем чертежам, расчёт механизма подъёма груза мостового крана, расчет механизма передвижения тележки.



Чертежи:

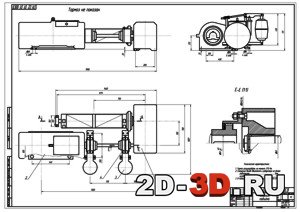

Чертежи механизма подъёма груза мостового крана 2 листа А1

Привод механизма передвижения

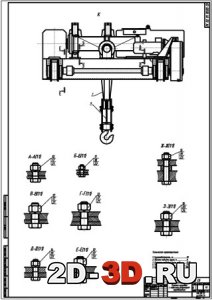

Чертёжи тележки крановой с навесным редуктором передвижения 2 листа А1

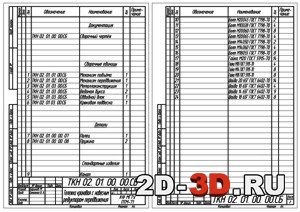

Спецификации ко всем чертежам.

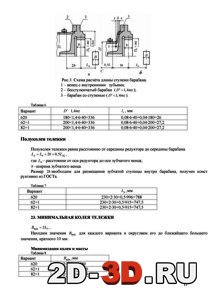

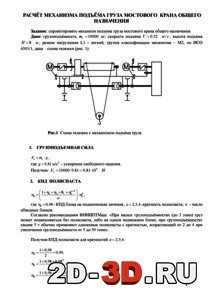

Расчётно-пояснительная записка к курсовому проекту на 20 листах.

Содержание:



РАСЧЁТ МЕХАНИЗМА ПОДЪЁМА ГРУЗА МОСТОВОГО  КРАНА

Грузоподъемная сила

КПД полиспаста

Наибольшее усилие в ветви каната, набегающего на барабан при подъеме груза

Выбор электродвигателя

Угловая скорость электродвигателя

Разрывное усилие каната в целом

Выбор типа каната

Минимальный диаметр барабана

Расчетный диаметр барабана

Длина барабана с двусторонней нарезкой

Проверка размеров барабанов по условиям

Угловая скорость барабана

Выбор типа редуктора

Передаточное число редуктора

Грузовой момент на барабане

Проверка редуктора по грузовому моменту

Выбор тормоза

Тормозной момент, на который регулируют тормоз

Условие соседства электродвигателя и барабана

Условие соседства тормоза и барабана

Тормозной момент, на который регулируют тормоз

Расчет длины ступени барабана

Минимальная колея тележки

Металлоемкости  вариантов механизма подъема

Выводы



РАСЧЕТ МЕХАНИЗМА ПЕРЕДВИЖЕНИЯ ТЕЛЕЖКИ.

Схема механизма

Выбор ходовых колес

Определение предварительной массы тележки

Давление на ходовое колесо

Расчет сопротивления передвижению

Выбор электродвигателя

Выбор редуктора

Определение коэффициента запаса сцепления приводных колес с рельсом при пуске

Выбор тормоза

Список литературы




ГПМ

Грузоподъёмные механизмы и машины

Детали машин и подъёмно-транспортное оборудование



Чертежи изначально сделаны в Компасе, я их перевёл в Autocad. В архиве выкладываю и первый, и второй вариант.
