Тележка мостового крана. Курсовой проект.

15 636
Max
13 ноября 2009
  • 100

Тележка мостового крана. Курсовой проект.

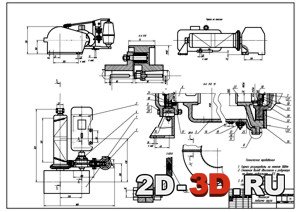

 Чертёж механизма подъёма груза Чертёж механизма передвижения тележки мостового крана




В курсовом проекте сделаны следующие чертежи:

Тележка крановая с вертикальным редуктором передвижения

Рама

Механизм подъёма груза

Механизм передвижения тележки

Блок уравнительный


Задание: спроектировать механизм подъёма груза и механизм передвижения консольной тележки мостового крана общего назначения.

Дано: грузоподъёмность 5000 кг; скорость подъёма 0,13 м/с; высота подъёма 10 м; режим нагружения L1 - легкий; группа классификации механизма – М2, по ИСО 4301/1.



Содержание курсового проекта:

I. Расчет механизма подъема груза тележки мостового крана

1.  Грузоподъемная сила

2.  КПД полиспаста

3.  Наибольшее усилие в ветви каната, набегающего на барабан при подъеме груза

4.  Выбор электродвигателя

5.  Угловая скорость электродвигателя

6.  Разрывное усилие каната в целом

7.  Выбор типа каната

8.   Минимальный диаметр барабана

9.   Расчетный диаметр барабана

10.  Длина барабана с двусторонней нарезкой

11.  Проверка размеров барабанов по условиям

12.  Угловая скорость барабана

13.  Выбор и расчет редуктора

14.  Передаточное число редуктора

15.   Грузовой момент на барабане

16.   Проверка редуктора по грузовому моменту

17.  Выбор тормоза

18.   Тормозной момент, на который регулируют тормоз

19.   Компоновка механизма

20.   Условие соседства тормоза и барабана

21.   Бесступенчатый барабан

22.   Ступенчатый барабан

23.   Минимальная колея тележки

Выводы

II. Расчет механизма передвижения консольной тележки

1. Схема механизма

2. Выбор ходовых колес

3. Определение предварительной массы тележки

4. Давление на ходовое колесо

5. Расчет сопротивления передвижению

6. Выбор электродвигателя

7. Выбор редуктора

8. Определение коэффициента запаса сцепления приводных колес с рельсом при пуске

9. Выбор тормоза

Список литературы


Чертежи в Компас и Autocad. Изначально начерчены в Компасе.
