Кран мостовой электрический г/п 20(5) т
Дипломный проект





Кран мостовой электрический общего назначения грузоподъемностью-20(5)т предназначен для перегрузочных работ интенсивной двухсменной или среднеинтенсивной трехсменной работы в механических цехах, на складах, в закрытых производственных и складских помещениях.

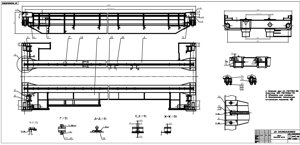

Список чертежей: общий вид, мост, тележка, концевая балка, тележка, пролетная балка.

Разработанная конструкция мостового крана с неразъемными концевыми балками грузоподъемностью 20 (5) т позволяет более рационально использовать металлопрокат и получить его экономию около 7%.
Совмещение в одном блоке главного и вспомогательного подъема с  установкой двигателя вспомогательного подъема последовательно двигателю главного подъема позволило производить операции с малыми грузами (вспомогательным подъемом) и пустым крюком на повышенных скоростях  при подъеме так и при спуске, что повысило производительность крана.

Содержание
Введение
1.Общая часть
1.1 Цель и задача проектирования
1.2 Назначение крана
1.3 Описание конструкции крана
1.4 Отличительные особенности крана
1.5 Расчет механизма подъема
1.6 Расчет механизма передвижения крана
2.Специальная часть.
2.1 Расчет пролетных и концевых балок
2.2. Расчет концевой балки
2.3 Расчет рамы тележки
2.4 Расчет пролетной балки мостового крана в АПМ Structure3D.
2.5 Расчет электропривода механизма передвижения крана.
3. Экономическая часть
3.1. Оценка технической целесообразности конструкции мостового крана грузоподъемностью 20/5
3.2. Расчет трудоемкости ОКР
3.3. Расчет временных и стоимостных затрат на проектирование изделия
3.4. Прогнозирование себестоимости крана
3.5. Определение лимитной цены  крана
3.6. Расчет уровня капитальных вложений в НИОКР и освоение производства
3.7. Оценка эффекта от производства и использования крана
3.8. Сводные показатели оценки экономической целесообразности проекта
4. Охрана труда
4.1. Цели и задачи ОТ
4.2. Анализ условий труда
4.3 Мероприятия по обеспечению здоровых и безопасных условий труда
Заключение
Список использованной литературы

Чертежи выполнены в AutoCAD.
