Исследование кривошипно-ползунного механизма Курсовой проект в исходных файлах редактируемого формата

3 372
Аким
24 марта 2017
  • 0

Формат файлов: Компас, Word, AutoCad, dwg, docx, cdw.
Кол-во чертежей: 3
Категории: Чертежи проекты / ТММ
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, AutoCad, dwg, docx, cdw. 10

Исследование кривошипно-ползунного механизма

Курсовой проект

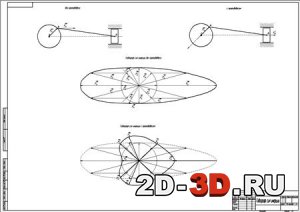

План положений механизмов Силы инерции

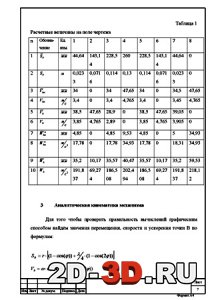

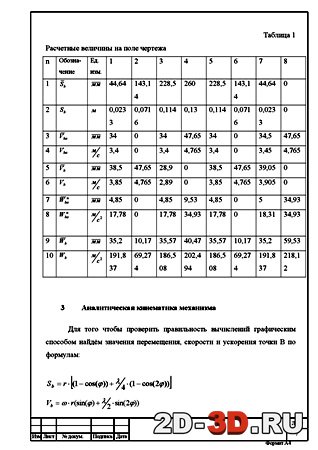

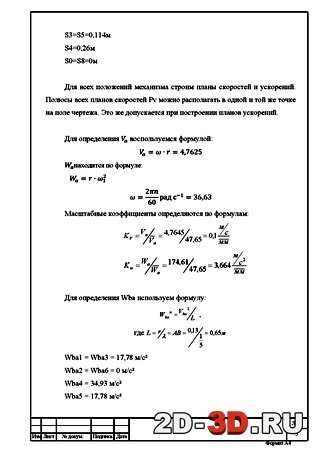

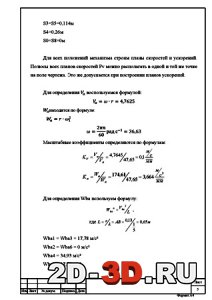

Пример листа пояснительной записки Расчетные величины

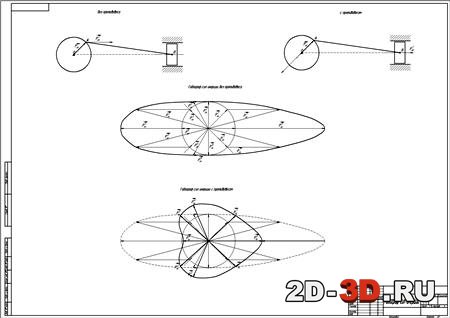

План положений механизма (планы скоростей, планы ускорений), годограф сил инерции, противовес.

Графические построения к разделу кинематического исследования механизма выполняем на листе чертёжной бумаги формата А1 в следующем объёме: строим 8 различных положений механизма в зависимости от положения кривошипа, определяемого углом равным 0…360. В качестве начального берём такое положение, когда угол ОАВ, составленный звеньями механизма, равен 180. Следующие 8 положений строим через угол 45. Каждое из них отмечаем цифрами 1,2…8 на окружности – траектория точки А кривошипа.



Содержание РПЗ:
1 Исходные данные.

2 Кинематическое исследование механизма.

3 Аналитическая кинематика механизма.

4 Уравновешивание сил инерции.

5 Список использованной литературы.

Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, Word, AutoCad, dwg, docx, cdw. 10
