Исследование кривошипно-ползунного механизма

1 079
Аким
28 марта 2017
  • 100
Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 3

Исследование кривошипно-ползунного механизма

Курсовой проект

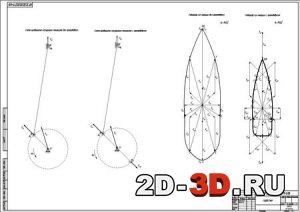

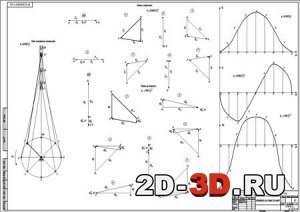

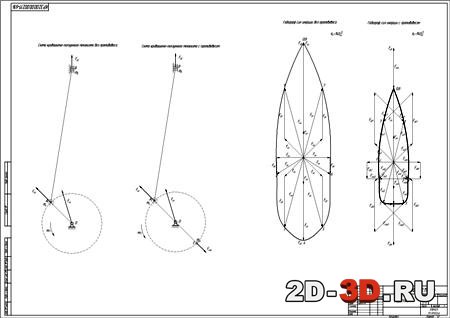

Кривошипно-шатунный механизм Годограф

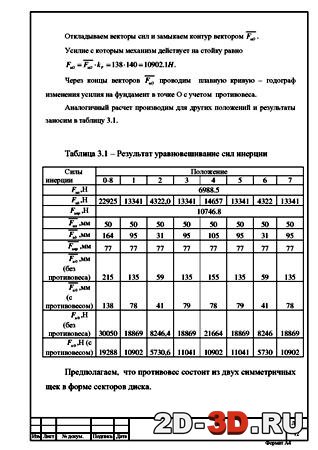

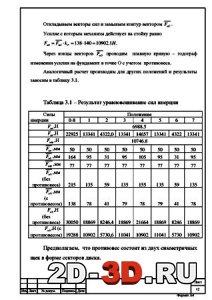

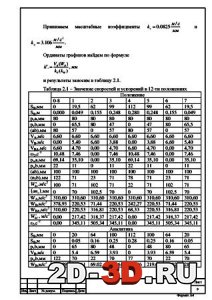

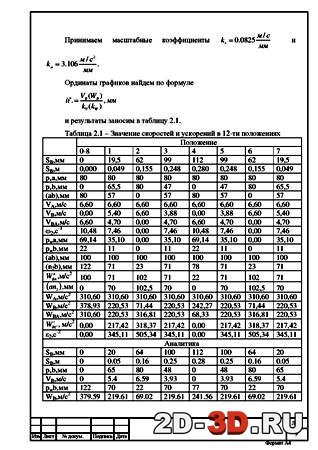

Значение скоростей Противовес Результат уравновешивания

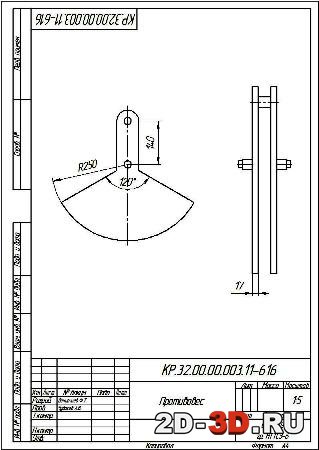

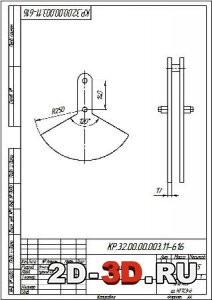

В составе чертежи (кривошип, годограф, противовес) и расчетно-пояснительная записка.

Графические построения к разделу кинематического исследования механизма выполняем на листе чертёжной бумаги формата А1 в следующем объёме: строим 8 различных положений механизма в зависимости от положения кривошипа, определяемого углом равным 0…360. В качестве начального берём такое положение, когда угол ОАВ, составленный звеньями механизма, равен 180. Следующие 8 положений строим через угол 45. Каждое из них отмечаем цифрами 1,2…8 на окружности – траектория точки А кривошипа.


Содержание РПЗ:

1 Задание на курсовой проект.

2 Кинематическое исследование механизма.

2.1 Построение плана положений.

2.2 Построение планов скоростей.

2.3 Построение плана ускорений.

2.4 Аналитический расчет скоростей и ускорений.

2.5 Построение кинематических графиков.

3 Уравновешивание сил инерции.

4 Выравнивания угловой скорости вала машины с помощью маховика.

Список использованных источников.

Тип проектаУчебныйКол-во листов (чертежей)
ФорматКомпас, AutoCAD, Word, cdw, dwg, doc13
