Курсовой проект по ТММ рисунок 3 вариант 9

7 442
Max
27 декабря 2012
  • 100

Формат файлов: Компас, AutoCAd
Категории: Чертежи проекты / ТММ
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd 28(4)
Курсовой проект по ТММ рисунок 3 вариант 9



Cтруктурное и кинематическое исследование рычажного механизма Проектирование планетарного механизма

Метод Жуковского Построение кинематических диаграмм Построение планов скоростей


Скачать:



Графическая часть:
Лист 1. Синтез, структурное и кинематическое исследование рычажного механизма.
Лист 2. Силовой расчет рычажного механизма.
Лист 3. Синтез  кулачкового механизма.
Лист 4. Проектирование планетарного механизма.

Содержание РПЗ:
Задание на курсовой проектВступление
1. Кинематическое исследование рычажного механизма
1.1 Структурный анализ механизма
1.2 Построение планов механизма
1.3 Построение планов скоростей
1.4 Построение планов ускорений
1.5 Построение кинематических диаграмм
2 Силовой расчет рычажного механизма
2.1 Определение силы полезного сопротивления
2.2 Определение значений скоростей и ускорений
2.3 Определение сил инерции звеньев
2.4 Силовой расчет группы 4-5
2.5 Силовой расчет группы 2-3
2.6 Силовой расчет входного механизма

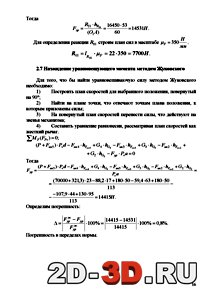

2.7 Нахождение уравновешующего момента методом Жуковского
3 Синтез кулачкового механизма с роликовым толкателем
3.1 Расчет масштабных коэффициентов и ординат диаграммы перемещения
3.2 Графическое определение минимального радиуса кулачка
3.3 Построение профиля кулачка
4 Синтез и кинематический анализ планетарного механизма
4.1. Безмашинный расчет числа зубцов планетарного редуктора
4.2 Синтез планетарного механизма с применением ЭВМ
4.3 Анализ результатов синтеза на ЭВМ
4.4 Определяем коэффициент полезного действия (КПД)
4.5 Кинематический анализ планетарного механизма
Выводы
Литература
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd 28(4)
