Начальная школа на 300 мест готовый курсовой проект в редактируемых форматах

1 648
OG72
17 декабря 2023
  • 0

Формат файлов: .dwg AutoCAD, .docx Word, .pdf
Кол-во чертежей: 5
Теги: Школа ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ
Категории: Чертежи проекты / Школы и детские сады
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word, .pdf 45 (5)
Начальная школа на 300 мест в г. Ростов-на-Дону
Курсовой проект на тему «Архитектурно-конструктивное проектирование общественного здания»

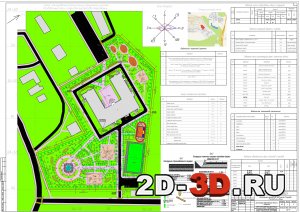

Фасад 1-19, фасад 19-1, план подвала, разрез 1-1, разрез 2-2, экспликация помещений подвалаСхема планировочной организации земельного участка, разбивочный план и план благоустройства территории, ситуационный план

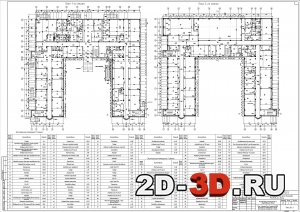

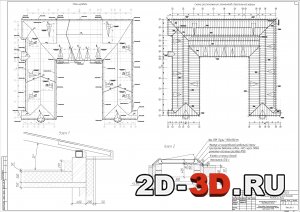

План 1 и 2 этажа, экспликация помещений 1 и 2 этажаПлан кровли, схема расположения элементов стропильной крыши, узел 1, 2

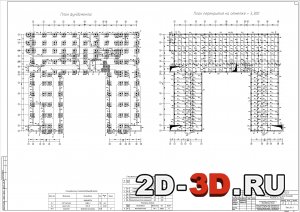

План фундамента, план перекрытия на отм. +3,300, спецификации элементов фундамента и элементов монолитного перекрытия

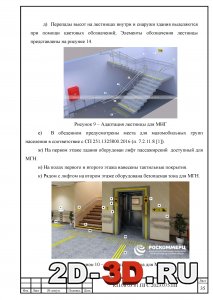

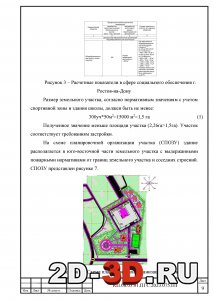

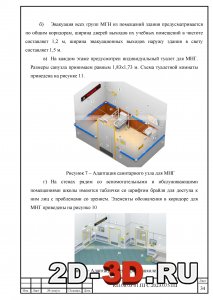

Адаптация лестницы и лифтаАдаптация сан узла и коридоровСхема планировочной организации участка

При разработке данного проекта были соблюдены нормы проектирования и современные требования к удобству и функциональному наполнению здания. Функциональные потребности обеспечиваются путём создания благоприятного климата и благоприятной атмосферы в помещении.
В ходе проектирования курсового проекта были достигнуты такие цели, как:
- проектирование здания общественного назначения, а именно – Начальной школы на 300 мест,
- овладение тонкостями организации современных проектных решений общеобразовательных школ;
- правильный выбор конструктивного решения для данного типа объекта и правильный с конструктивной и эстетической точки зрения выбор строительных материалов;
- приобретение навыков самостоятельно разрабатывать архитектурно-композиционное, объемно-планировочное и конструктивное решение малоэтажных зданий с простейшими видами инженерно-технического оборудования;
- получение навыков графического оформления архитектурно-конструктивных чертежей, согласно правилам строительного черчения.
В результате были приняты наиболее рациональные для школы конструктивные и архитектурные решения. Также предусмотрены мероприятия по пожарной безопасности, обеспечивающие безопасное пребывание людей внутри здания и быструю эвакуацию в случае возгорания. Обеспечены мероприятия для комфортного пребывания на данной территории маломобильных групп населения.
Строительство новой школы на территории поселка Кирпичный разрешит многие проблемы его жителей. Образовательное учреждение будет находиться в шаговой доступности для учащихся, что сократит время на поход в школу, сократит расходы на транспорт, обезопасит от длительного пребывания на дороге, кроме того в школе появятся новые места для учащихся. В будущем возможно строительство нового корпуса основной общей школы на соседнем земельном участке.

Исходные данные для проектирования:
Объектом строительства является начальная школа на 300 мест.
Место предполагаемого строительства: . Ростов-на-Дону, Пролетарский район, Кирпичный пос., ул. Петрожицского 5
Климатическая характеристика района:
Климатический район – III, климатический подрайон – IIIВ;
Климат умеренно континентальный;
Температура наружного воздуха наиболее холодной пятидневки с обеспеченностью 0,92 минус 18℃;
Продолжительность отопительного периода 183 дня;
Средняя температура наружного воздуха ≤ 8֯С – 0,0 ֯С;
Преобладающее направление ветра за декабрь – февраль: восточный;
Среднегодовая сумма осадков: 620 мм.
Сейсмическая активность района строительства: 6 баллов
Индикация проектируемого здания:
Классификация здания по этажности – малоэтажное;
Класс огнестойкости – II'
Класс пожарной опасности строительных конструкций – К0;
Уровень ответственности здания – 2 (нормальный);
Степень долговечности – 2 (срок службы не менее 50 лет);
Класс конструктивной пожарной опасности – С0;
Класс функциональной пожарной опасности – Ф4.1. (здания общеобразовательных организаций, организаций дополнительного образования детей, профессиональных образовательных организаций)

Список чертежей:
1. Схема планировочной организации земельного участка, разбивочный план и план благоустройства территории, ситуационный план
2. План 1 и 2 этажа, экспликация помещений 1 и 2 этажа
3. План фундамента, план перекрытия на отм. +3,300, спецификации элементов фундамента и элементов монолитного перекрытия
4. План кровли, схема расположения элементов стропильной крыши, узел 1, 2
5. Фасад 1-19, фасад 19-1, план подвала, разрез 1-1, разрез 2-2, экспликация помещений подвала

Содержание расчетно-пояснительной записки:
Введение
1. Исходные данные для проектирования
2. Планировка и благоустройство территорий
3. Архитектурно-планировочные решения
3.1. Объемно-планировочные решения
3.2. Описание функционального процесса
4. Конструктивные решения
4.1. Конструктивная система
4.2. Отделка
4.3. Теплотехнический расчет ограждающих конструкций
4.3.1 Теплотехнический расчет наружной стены
4.3.2 Теплотехнический расчет чердачного перекрытия
4.3.3 Теплотехнический расчет подвального перекрытия
4.4 Расчет глубины заложения фундамента
5. Противопожарная безопасность
6. Обеспечение доступности маломобильных групп населения
7. Инженерное обеспечение здания
8. Технико-экономическая оценка проектных решений
8.1 Показатели объемно-планировочных характеристик объекта
8.2 Показатели планировочных характеристик участка
Заключение
Список литературы
Приложение А
Приложение Б

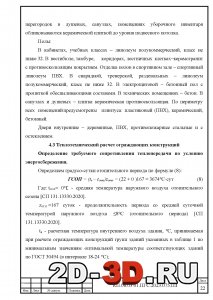

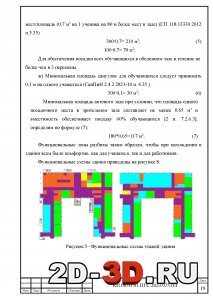

Теплотехнический расчет наружней стеныТеплотехнический расчет ограждающих конструкцийФункциональные схемы этажей здания

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования
«ТЮМЕНСКИЙ ИНДУСТРИАЛЬНЫЙ УНИВЕРСИТЕТ»

СТРОИТЕЛЬНЫЙ ИНСТИТУТ
Кафедра проектирования зданий и градостроительства
Тип проекта Учебный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word, .pdf 45 (5)
