Малокомплектная школа на 130 учащихся в п. Таврово Белгородской Области
Дипломный проект.




Список чертежей:
1. Фасад, генеральный план, ситуационный план, узлы.

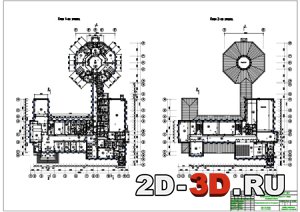

2. План первого и второго этажа
3. План 3-го этажа, план кровли
4. Разрез 1-1, 2-2. Узлы.
5. Разрез по стене, экспликация помещений, спецификация заполнения оконных и дверных проемов.
5. Сомкнутый свод, общий вид, схема покрытия, узел 1, разрез 1-1, 2-2.
6. Балка составного сечения, план расположения балок, узел 5, сечение балки.
7. Плита П-1, сетки С-1, С-2, каркас КР-1, разрезы 1-1, 2-2, 3-3, 4-4, схема отверстия под шпонку, схема раскладки плит.
8. План фундамента, разрез 1-1, геологический разрез, фундамент ФМ-3, армирование фундамента
9. Схема производства штукатурных работ, разрез
10. Стройгенплан, ТЭП, экспликация зданий и сооружений, условные обозначения
11. Календарный план производства работ, график движения рабочих.

Здание малокомплектной школы расположено на огороженном  участке размером 150 на 150м. Генеральный план школы разбит на четыре зоны: физкультурно-спортивную,  учебно-опытную, отдыха, хозяйственную.
Физкультурно-спортивная зона состоит из круговой дорожки вокруг  футбольной площадки размерами и гимнастической площадки с полосой препятствий.
В учебно-опытную зону включены: отдел полевых и овощных культур,  отдел плодового сада, отдел цветочно-декоративных растений и отдел коллекционно-селекционной работы. Также в этой зоне находится учебный гараж.
Зона отдыха включает в себя две площадки для подвижных игр и тихого отдыха учащихся, которые находятся возле центрального и эвакуационных входов. Размеры площадок 24 на 39 м. и 9 на 22 м. Также здесь проводятся школьные линейки.
Хозяйственная зона имеет отдельный въезд шириной 3 м, и размещается со стороны производственных помещений столовой. В хозяйственной зоне размещены сараи, для хранения рабочего инвентаря, размерами 6 на 10 м и овощехранилище размерами 8,5 на 4 м. К зданию школы предусмотрен подъезд  и объезд вокруг школы для пожарных машин. Ширина пожарной дороги 3 м, удаленность ее от здания 5-9 м. Ко всем входам здания ведут пешеходные дорожки, шириной от 1-3,5 м. На территории школы предусмотрена автостоянка для личного транспорта персонала школы, размером 41,3 на 17 м. Автостоянка и хозяйственная зона расположены со стороны здания, куда не выходят окна классов. Площадь озеленения должна составлять не менее 40% общей площади участка.
Проектируемое здание малокомплектной школы имеет сложную форму в плане. Размеры в осях «А-Д”» - 67,44 м, в осях «1-13» - 54,2 м. Здание запроектировано разноэтажным: высота трехэтажной части составляет 12,85м, двухэтажной части – 10,48м, спортивного зала – 11,13м, часовой башни 19,45 м. Высота этажа – 3,3 м. Общая высота здания – 22,85 м. Здание с подвалом, расположенным под актовым и спортивными залами. Высота подвала – 2,8 м. Здание каркасное с самонесущими стенами. Шаг колонн – 6 м.
Предлагаемое конструктивное решение здания школы представляет собой сборномонолитный железобетонный каркас. Ограждающие самонесущие конструкции наружных стен  выполняются двухслойными из легкобетонных блоков и утеплителя.
В качестве ограждения наружных стен приняты самонесущие стены из легкобетонных блоков толщиной 400 мм с наружным утеплителем из минераловатных плит повышенной жесткости на синтетическом связующем (ГОСТ 9573-96).
Перегородки кирпичные толщиной 120 мм. Кирпич стен и перегородок марки 100, раствор — марки 50.
Лестницы приняты сборные железобетонные марши и площадки. Марши приняты со ступенями под накладные проступи. Элементы лестниц соединяются между собой с помощью закладных деталей. Швы заделываются цементно-песчаным раствором. Лестничные клетки обеспечиваются дневным освещением.
Крыша и кровля. Проектом принята четырехскатная стропильная крыша. Несущей конструкцией служат деревянные наклонные стропила. Стропильные ноги из деревянных антисептированных досок сечением 60 на 200 мм нижним концом опираются на мауэрлат сечением 180 на 180 мм.
Фундаменты запроектированы: монолитными железобетонными стаканного типа под колонны. Глубина заложения фундаментов 2000 мм, отметка подошвы - -2,600. Фундаменты двухступенчатые, размеры нижней ступени 2 на 2м.
В расчетно-конструктивном  разделе  произведен  расчет сомкнутого свода. Сомкнутый свод состоит из поставленных радиально по кругу плоских трехшарнирных арок, упирающихся верхними концами в верхнее кольцо, а нижними – опирающихся на нижнее кольцо, уложенное не стены. По верху арок укладывают покрытие в виде прогонов с настилом. Также  произведен  расчет  многопустотной плиты.
В разделе основания и фундаменты Определены размеры  монолитного фундамента Произведен  расчет  осадки  фундамента. Расчет  произведен  по  методу  послойного  суммирования, в результате чего определено – осадка не  превышает предельно-допустимого значения.
В разделе технологии строительства разработана технологическая карта   на производство работ по оштукатуриванию стен.
В разделе организация строительного производства разработан строительный генеральный план строительства с указанием временных внутрипостроечных дорог, временных административно-бытовых помещений, площадок для складирования строительных материалов и конструкций, подвод временных коммуникаций, опасных зон работы крана. Разработан календарный график производства общестроительных и специальных видов работ.
В разделе экономика строительства на данный объект разработана сметная документация в составе сводного сметного расчета, объектной сметы и локальных сметных расчетов на общестроительные и специальные виды работ.
В разделе безопасность и экологичность проекта рассмотрены вредные факторы строительного производства и эксплуатируемой строительной техники влияющие на окружающую среду, а так же пути позволяющие их ликвидировать, или снизить до минимума. Рассмотрены действия  при  чрезвычайных  ситуациях в случае угрозы радиационной опасности.

Чертежи выполнены в AutoCAD.
