Школа на 80 учащихся проект с чертежами

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 8
Теги: Школа АР
Категории: Архитектурные. Общественные здания / Школы и детские сады

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	AutoCAD, dwg	(6)

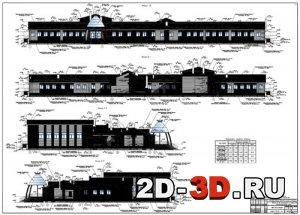

Список чертежей: план на отм. 0,000, разрезы, узлы, план подвесных потолков, фасады, план полов на отм. 0.000, схема расположения отверстий, план кровли, общие указания.
Технико-экономические показатели:
Площадь застройки – 2121,26 м2
Строительный объем здания – 9579,78 м3
Общая площадь – 1710,13 м2
Полезная площадь – 1710,13 м2
Сейсмичность  площадки строительства - 6 баллов.
Площадка строительства относится к зоне распространения вечномерзлых грунтов.
За условную отметку 0,000 принята планировочная отметка пола 1 этажа в осях А-Д/1-20, что соответствует абсолютной отметке 42,01 м на чертежах раздела ПЗУ.
Уровень ответственности здания - нормальный (в соответствии № 384-ФЗ), срок эксплуатации не менее 50 лет (в соответствии п. 4 ГОСТ 27751-2014)
-Степень огнестойкости здания - III;
-Класс конструктивной пожарной опасности - С1;
-Класс функциональной пожарной опасности - Ф4.1;
Поверхности металлических колонн каркаса, балок покрытия, вертикальных связей колонн и стойки фахверка в Спортивном зале обшить гипсокартонными листами марки ГКЛО руководствуясь серией 1.073.9-2.08.
В здании предусмотрено 5 эвакуационных выходов.
Наружная стеновая панель ЗАО из стальных оцинкованных холодногнутых термопрофилей марки: стойки - ТПС 150х50х1,2; направляющие - ТПП 150х63х1,2, с теплоизоляцией в панелях из минераловатных плит ROCKWOOL ЛАЙТ БАТТС толщиной 150 мм, с наружней стороны теплоизоляция минераловатными плитами П-125 плотностью 125 кг/м?, толщиной 150 мм, с последующей облицовкой с внутренней стороны - 2 слоя ГКЛО-А-ПК-3050(4000)х1200х12,5 ГОСТ 6266-97, с наружней стороны металлическим сайдингом марки С2-2 по ТИ-070 с применением кронштейнов марки КН (КО)-160 КПС 720 и направляющей КПС 476 системы СИАЛ Г-КМ.
Внутренняя стеновая панель из стальных оцинкованных холодногнутых термопрофилей марки: стойки - ТПС 150х50х1,2; направляющие - ТПП 150х63х1,2, со звукоизоляцией из минераловатных плит ROCKWOOL ЛАЙТ БАТТС толщиной 100 мм, с последующей облицовкой 2 слоями ГКЛО-А-ПК-3050(4000)х1200х12,5 ГОСТ 6266-97 с каждой стороны.
Армированная кладка из бетонных полнотелых камней КСР-ПР-39-75-F100-1400 ГОСТ 6133-99 толщиной 190 мм на цементном растворе М50, с утеплением из минераловатных плит П-125 плотностью 125 кг/м?, толщиной 250 мм, с последующей облицовкой с внутренней стороны штукатуркой толщиной 5 мм, с наружней стороны металлическим сайдингом марки С2-2 по ТИ-070 с применением кронштейнов марки КН (КО)-240 КПС 722 и направляющей КПС 476 системы СИАЛ Г-КМ.
Армированная кладка из бетонных полнотелых камней КСР-ПР-39-75-F100-1400 ГОСТ 6133-99 толщиной 190 мм на цементном растворе М50, с последующей облицовкой штукатуркой толщиной 5 мм с каждой стороны.
