Школа общеобразовательного типа на 275 мест

265
Victoria99
21 ноября 2021
  • 0

Формат файлов: ArchiCAD, pln, PDF, docx, Word
Кол-во 3D моделей: 1
Кол-во чертежей: 8
Теги: Школа
Категории: Архитектурные. Общественные здания / Школы и детские сады / ArhiCAD

Малоэтажное общественное здание.
Школа Свежий проект 2021 года
Чертежи и 3d модель в ArhiCAD.
Пояснительная записка в Word и pdf
Курсовой проект по дисциплине:
«Архитектурные конструкции сейсмостойких зданий и сооружений»

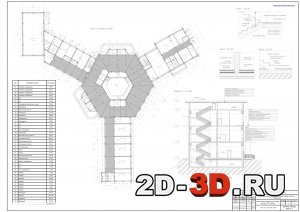

Фасады школы  План первого этажа школы

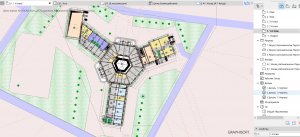

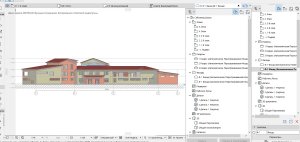

Школа 3d модель в Архикад ArhiCAD  Архикад проект

Архитектурно-строительные решения Архитектурно-планировочные решения Клаузира

В данной работе рассмотрена школа общеобразовательного типа (включая начальные, средние, старшие классы) на 275 мест (1 поток * 25 учеников *11 классов = 275). Верхняя набережная - это один из наиболее динамично развивающихся и перспективных районов в Иркутске, расположенный на правом берегу Ангара, в подтопляемой, низинной зоне и в 15 минутах езды от центра города. В настоящее время на его территории идёт активное жилищное строительство. Остро стоит вопрос развития инфраструктуры и, прежде всего, объектов социального назначения.
Строительство общеобразовательных школ является частью государственной программы, обусловлено повышением качества условий обучения, в т.ч. переходом на односменную работу.
Проектируемая школа в районе верхней набережной г. Иркутск необходима городу и микрорайону в связи с перегрузкой существующих школ и запланированном развитием жилищного строительства.

Список листов графической части с чертежами школы:
  1. Титульный лист
  2. Ведомость чертежей
  3. 3. Схема генплана
  4. План 1-го этажа, Разрезы, узлы
  5. План 2-го этажа, Разрез по стене
  6. План фундамента
  7. План перекрытия
  8. План кровли
  9. 9. Фасады
  10. ЗД-визуализация

Содержание расчетно-пояснительной записки (записка в pdf, текст из записки копируется в Word)
Введение
Основная часть
1. Анализ аналогового ряда
2. Программа проектирования
3. Схема функциональных взаимосвязей

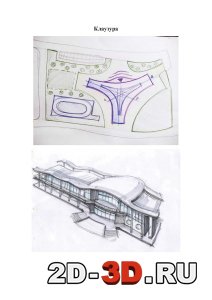

4. Клаузура
5. Эскизное архитектурное моделирование
6. Выбор конструктивной системы (строительной системы
7. Краткая характеристика объекта

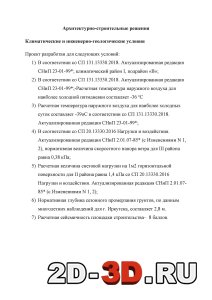

8. Архитектурно-строительные решения
8.1. Климатические и инжинерно-геологические условия
8.2. Эскизные решения по генеральному плану и благоустройству, инсоляция

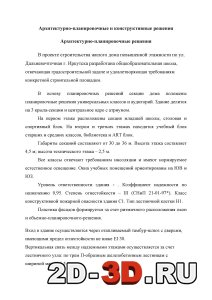

9. Архитектурно-планировочные и конструктивные решения
9.1. Архитектурно-планировочные решения
9.2. Наружная отделка
9.3. Внутренняя отделка
10. Конструктивные решения
11. Антисейсмические решения
12. Мероприятия по пожарной безопасности

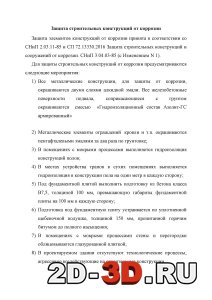

13. Защита строительных конструкций от коррозии
14. Мероприятия по предупреждению чрезвычайных ситуаций
15. Охрана окружающей среды
Заключение
Список использованных источников

Скачать:

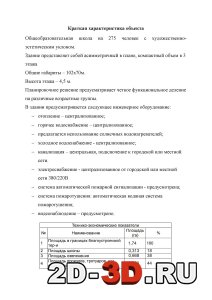

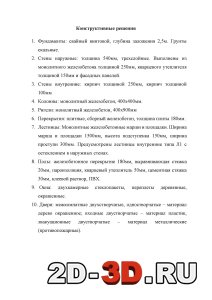

Защита строительных конструкций от коррозии Краткая характеристика объекта Описание конструкции школы

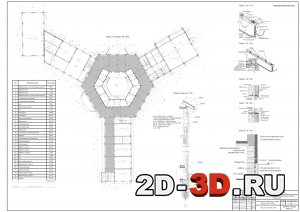

План кровли План фундамента школы



Фундаменты: свайный винтовой, глубина заложения 2,5 м. Грунты скальные.
Стены наружные: толщина 540 мм, трехслойные. Выполнены из монолитного железобетона толщиной 250 мм, кварцевого утеплителя
толщиной 150 мм и фасадных панелей.
Стены внутренние: кирпич толщиной 250 мм, кирпич толщиной 100 мм
Колонны: монолитный железобетон, 400х400 мм.
Ригели: монолитный железобетон, 400х900 мм
Перекрытия: плитные, сборный железобетон, толщина плиты 180 мм.
Лестницы: Монолитные железобетонные марши и площадки. Ширина марша и площадки 1500мм, высота подступенка 150 мм, ширина
проступи 300мм. Предусмотрены лестницы внутренние типа Л1 с остеклением в наружных стенах.
Полы: железобетонное перекрытие 180 мм, выравнивающая стяжка 20 мм, пароизоляция, кварцевый утеплитель 50 мм, цементная стяжка
30 мм, клеевой раствор, ПВХ.
Окна: двухкамерные стеклопакеты, переплеты деревянные, окрашенные.
Двери: межкомнатные двухстворчатые, одностворчатые – материал дерево окрашенное; входные двустворчатые – материал пластик,
эвакуационные двустворчатые – материал металлические (противопожарные).
Общеобразовательная школа на 275 человек с художественно-эстетическим уклоном.
Здание представляет собой асимметричный в плане, компактный объем в 3 этажа
Общие габариты – 102х70 м.
Высота этажа – 4,5 м.
Планировочное решение предусматривает четкое функциональное деление на различные возрастные группы.
В здании предусматривается следующее инженерное оборудование:
− отопление – централизованное;
− горячее водоснабжение – централизованное;
− предлагается использование солнечных водонагревателей;
− холодное водоснабжение - централизованное;
− канализация – центральная, подключение к городской или местной сети.
− электроснабжение - централизованное от городской или местной сети 380/220 В
− система автоматической пожарной сигнализации - предусмотрена;
− система пожаротушения: автоматическая водяная система пожаротушения;
− видеонаблюдение – предусмотрено.

К основным функциональным помещениям, требующим соблюдение инсоляционных норм относятся:
- в зданиях ДДУ - групповые, игровые, изоляторы и палаты;
- в учебных зданиях - классы и учебные кабинеты;
Инсоляция не требуется в следующих помещениях:
- химических лабораториях;
- выставочных залах музеев;
- книгохранилищах и архивов.
Допускается отсутствие инсоляции в учебных кабинетах информатики, физики, химии, рисования и черчения.
Водоотвод с участка производится посредством отмосток и ливневых решеток.

Институт архитектуры и строительства кафедра архитектурного проектирования

Малоэтажное общественное здание


ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Тип проекта Школа Кол-во листов (чертежей)
Формат ArchiCAD, pln, PDF, docx, Word 27 (8)
