Проект охранно-пожарной сигнализации пансионата ОПС

Формат файлов: .dwg AutoCAD, .pdf
Кол-во чертежей: 6
Теги: Пансионат
Категории: Чертежи проекты / Пожарная безопасность охранная сигнализация

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .pdf	(6)

В данной работе спроектирована охранно-пожарная сигнализация пансионата. Проект можно редактировать и использовать в своих целях в качестве примера или шаблона.
Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-технических, противопожарных и других действующих норм, действующих на территории Республики Казахстан и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами.

Для обнаружения возможного пожара в здании запроектирована система автоматической охранно пожарной сигнализации на базе пульта контроля и управления охранно-пожарного с2000м. В состав системы входят: пульт с2000м, приборы приемно-контрольные охранно-пожарные с2000-кдл, блок индикации с2000-бки. Система пожарной сигнализации программируете с помощью пульта контроля и управления охранно-пожарного С2000М.
Все приборы и блоки пожарной сигнализации установлены в коридоре на 1 этаже.
Приборы С2000-КДЛ принимают информацию от дымовых и ручных пожарных извещателей и по интерфейсу RS-485 передают принятую информацию на пульт С2000М. Пульт С2000М обрабатывает принятую информацию и передает сигнал о пожаре или неисправности на блок индикации С2000-БКИ.
Блоки индикации С2000-БКИ предназначены для выдачи на встроенные световые индикаторы и звуковой сигнализатор извещений, получаемых по интерфейсу RS-485 от пульта С2000М.
В качестве пожарных датчиков используются дымовые пожарные извещатели марки ДИП-34А-04, тепловые С2000-ИП-03 и ручные пожарные извещатели марки ИПР 513-3АМ. Шлейфы пожарной сигнализации выполнены кабелем КСВВнг(А)-LS 1х2х0,80мм.
Ручные пожарные извещатели монтируются на путях эвакуации внутри здания на высоте 1,5м от поверхности пола.
В качестве охранных датчиков используются магнитоконтактные извещатели марки С2000-СМК Эстет, акустические извещатели марки С2000-СТ исп.02. Сеть охранной сигнализации по зданию выполнить в ПВХ коробах кабелем марки КСВВнг(А)-LS 1х2х0,80мм.
Система оповещения о пожаре.
Согласно СП РК 2.02-104-2014 здание должно быть оборудовано СО второго типа: звуковой (звонки, тонированный сигнал н др.), и световое (светоуказатели “Выход”) учтены в разделе электроосвещение.
В качестве звуковых оповещателей используется оповещатель комбинированный МАЯК-12КПМ 1. Сеть оповещения выполнена кабелем ШВВП 2*0,75 мм², прокладываемым по потолку в ПВХ коробах. Световые указатели выхода учтены в разделе ЭО.
Контрольные цепи по каналу RS485 от приборов пожарной сигнализации  выполнены витой парой КСВВнг(А)-LS 2х2х0,5мм.
Электропитание системы пожарной сигнализации осуществляется от источника бесперебойного питания РИП-12 исп.51 со встроенным аккумулятором 2х7А/ч. кабелем ШВВП 2*0,75 мм²
Все работы по монтажу оборудования связи и пожарной сигнализации выполнять в соответствии с действующими нормативными документами.

Основные технико-экономические показатели:
Пульт контроля и управления, С2000М, шт. - 1
Приборы приемно-контрольные охранно-пожарные, С2000-КДЛ, шт. - 7
Блок индикации С2000-БКИ, шт. - 2
Извещатель пожарный дымовой оптико-электронный адресно-аналоговый, ДИП-34А-04, шт. - 108
Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый, С2000-ИП-03, шт, - 6
Извещатель пожарный ручной адресный ИПР 513-3АМ, шт. - 11
Количество оповещателей комбинированных (светозвуковых), Маяк-12-КП, шт. - 13
Извещатель акустический, разбития стекла, С2000-СТ исп.02, шт. - 26
Извещатель охранный магнитоконтактный, внутренний, накладной, С2000-СМК, шт. - 5
Протяженность кабелей связи для охранных систем и телекоммуникации, сечение 1х2х0,80 мм, м - 889

Список чертежей:
1. Общие данные

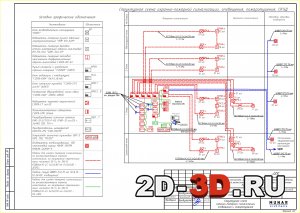

2. Структурная схема охранно-пожарной сигнализации, оповещения
3. План расположение оборудования и кабельных трасс пожарной сигнализации цокольного этажа на отм. -2,500
4. План расположение оборудования и кабельных трасс пожарной сигнализации первого этажа на отм.0,000
5. План расположение оборудования и кабельных трасс пожарной сигнализации второго этажа на отм. +3.500
6. План расположение оборудования и кабельных трасс пожарной сигнализации мансардного этажа на отм. +7,000


Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .pdf	(6)
