Здание пансионата проект раздел архитектурные решения АР и пояснительная записка

3 501
zhasik.tb
Вчера, 00:10
  • 0

Формат файлов: AutoCAD - .dwg, Wod - .doc, Pdf
Кол-во чертежей: 40
Теги: Рабочий проект АР Пансионат
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD - .dwg, Wod - .doc, Pdf 33 (40)
Рабочий проект строительства пансионата чертежи в AutoCAD и PDF
Раздел Архитектурное решения и пояснительная записка
Пансионат представляет собой 2-х этажные здания с подвалом и мансардой.

Продолжение проекта можете скачать со следующих страниц на нашем сайте:

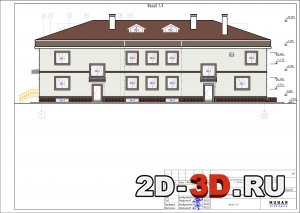

Фасад 1-9 здания пансионата Фасад 9-1 здания пансионата

Фасад Г-А здания пансионата План первого этажа здания пансионата
Экспликация помещений первого этажа Список помещений второго этажа Список помещений цокольного этажа

План второго этажа Разрез здания 1-1

Ведомость внутренней отделки Чертежи крыльца здания

Общая характеристика
Рабочий проект "Строительство пансионата"расположенного по адресу: Акмолинская обл., Целиноградский район, с.о. Акмол,с. Акмол, ул. Капана Мухаметжанова, уч. 11 разработан на основании задания на проектирование и эскизного проекта, утвержденного главным архитектором города.
Проект разработан для строительства в 1В климатическом подрайоне с расчетной температурой наружного воздуха наиболее холодной пятидневки - 28.9 °С.
Нормативная снеговая нагрузка - 100 кг/м².
Нормативный скоростной напор ветра - 48 кг/м².

Характеристики здания
уровень ответственности  - II
степень огнестойкости    - II
степень долговечности    - II
класс конструктивной пожарной опасности здания - СО;
класс функциональной пожарной опасности здания - Ф1.2;

Архитектурно-планировочное решение.
Пансионат представляет собой 2-х этажные здания с подвалом и мансардам.
За отметку 0.000 принят уровень чистого пола первого этажа.
Высота этажей 3.2 метра.
Также предусмотрен подъемный лифт Veara Easy для маломобильных групп населения.

Стены наружные - Газоблоки толщиной – 200 мм; Изобокс Вент 150 мм
Перегородки - газоблоки толщиной – 150 мм;
Перекрытия - монолитные, толщиной 200 мм.; Пенополистирол-80 мм,
Покрытие кровли тамбуров - металлический профлист толщиной 3,0 мм.
Окна - металлопластиковые по ГОСТ 30674-99
Витражи - алюминиевые индивидуального изготовления.
Подоконники - пластиковые
Двери внутренние - деревянные по ГОСТ 6629-88
Двери наружные - металлические по ГОСТ 31173-2003
Фасад - Улучшенная штукатурка по стекловолокнистой сетке.
Кровля - Мансардная из дерево, Изовер Стронг-250мм, Профлист
Полы - см экспликацию полов лист АР-33.
Ведомость внутренней отделки - см лист АР-32.
Ведомость наружной отделки - см. лист АР-19.

Список чертежей проекта марки АР:
1 Общие данные. Начало
1.1 Общие данные. Продолжение.
1.2 Общие данные. Конец
1 Кладочный план цокольного этажа на отм. -2.500
2 Кладочный план 1-го этажа на отм. 0.000
3 Кладочный план 2-го этажа на отм. +3.500
4 Кладочный план мансардного этажа на отм. +7.000
5 Схема устройства наружных и внутренних газобетонных стен
6  План перемычек цокольного этажа на отм. -2.500
7  План перемычек 1-го этажа на отм. 0.000
8 План перемычек 2-го этажа на отм. +3.500
9 План перемычек мансарда на отм. +7.000
10 Спецификация перемычек
11 Разрез 1-1
12 Разрез 2-2
13 Разрез 3-3
14 План кровли
15 Фасад Г-А
16 Фасад 9-1
17 Фасад А-Г
18 Фасад 1-9
19 Ведомость наружной отделки
20 Монтажный фасад Г-А
21 Монтажный фасад 9-1
22 Монтажный фасад А-Г
23 Монтажный фасад 1-9
24 Отделочный план цокольного этажа на отм. -2.500
25 Экспликация помещений цокольного этажа на отм. -2.500
26 Отделочный план 1-го этажа на отм. 0.000
27 Экспликация помещений 1-го этажа на отм. 0.000
28 Отделочный план 2-го этажа на отм. +3.500
29 Экспликация помещений 2-го этажа на отм. +3.500
30 Отделочный план мансардного этажа на отм. +7.000
31 Экспликация помещений мансардного этажа на отм. +7.000
32 Ведомость внутренней отделки
33 Ведомость отделки полов
34 Спецификация элементов заполнения оконных и дверных проемов
35 Окна, двери и витражи
36 Узел крепления окон и витражей
37 Крыльцо 1
38 Крыльцо 2
39 Ограждение лестницы ОГЛ-1; Узлы "1", "2", "3"
40 Сечение 1-1; 2-2; 3-3; Узел "А".Спецификация ограждение
лестницы
41 Схема расстановки тактильных знаков


Ведомость отделки полов Кладочный план первого этажа

Кладочный план цокольного этажа Монтажный фасад 1-9

План кровли План мансардного этажа

План цокольного этажа Разрез 2-2 чертёж

Спецификация перемычек Спецификация элементов заполнения оконных и дверных проёмов

Конструктивные решения в пояснительной записке Список помещений мансардного этажа Общие положения из пояснительной записки

Технические требования к металлическим изделиям

1.    Сварные швы выполнять в соответствии с ГОСТ 33976—2016.
2.    Сварочные работы выполнять с применением следующих материалов:
а) при автоматической и полуавтоматической сварке электродную проволоку СВ-08ГА по ГОСТ 2246-70* и флюсы ОСЦ-45 по ГОСТ 9087-81.
б) при ручной сварке обычных углеродистых сталей - электроды типа Э-42 по ГОСТ 9467-75*. Все видимые сварные швы зачистить.
3.    Высоту шва принять не менее минимальной высоты свариваемых элементов.
4. Сварку производить электродами Э-42 по ГОСТ 9467-75*.

Антикоррозионная защита
1.    Все металлические детали должно быть защищены от коррозии. Закладные детали и сварные соединения  защищаются антикорозийным покрытием в соответствии с СНиП 2.01-19-2004
2.    Стальные части, входящие в состав сварных соединений (соединительные накладки, анкерные стержни) должны иметь защитное антикоррозионное покрытие: эмаль ПФ-115 наносится по грунтовке ГФ-021 ГОСТ 25129-82*. Лакокрасочные покрытия наносятся 2-мя слоями, общая толщина покрытия 55мкм.
3.    Нарушенное в процессе электросварочных работ лакокрасочное покрытие должно быть восстановлено покраской за 2 раза. Перед выполнением работ по восстановлению антикоррозионного покрытия поврежденная поверхность должна быть зачищена щетками и произведено обеспыливание.

Противопожарные мероприятия
Проект разработан в соответствии со СНиП РК 2.02.-05-2009* "Пожарная безопасность зданий и сооружений".
Строительные конструкции, принятые для строительства здания обеспечвают II степень огнестойкости.
Металлические косоуры лестниц, металлические элементы перемычек над проемами, покрыть огнезащитным составом, который соответствует пределу огнестойкости - 1 час.
Габариты принятых дверных проемов, лестничных клеток обеспечивают эвакуацию людей.
Двери на путях эвакуации открываются по направлению выхода.
В подвальном этаже, являющимся техническим,предусмотрены по два самостоятельных выхода непосредственно наружу.
Внутренняя отделка выполнена из негорючих материалов.

Доступ маломобильных групп населения

Проект разработан в соответствии с СП РК 3.06-101-2012. Доступ МГН обеспечивается по средствам подъемного лифта Veara Easy.

Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD - .dwg, Wod - .doc, Pdf 33 (40)
