Проект производственной базы, состоящей из общежития и гаража чертежи марок -ЭО. -ЭС, -ЭН, -ЭМ, -АПС

566
Rin_a
19 июля 2021
  • 0

Формат файлов: AutoCAD, dwg
Кол-во чертежей: 44
Теги: Электроснабжение Освещение
Проект промышленной базы
Рабочий проект

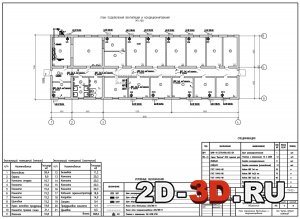

План кабельных трасс и расположения оборудования наружного освещенияПлан подключения вентиляции и кондиционирования

План прокладки кабеля 6 кВ и 0.4 кВПлан контура заземления и заземления кровли

Список чертежей:
  1. Общие данные
  2. План рабочего и аварийного освещения
  3. План розеточной сети
  4. Однолинейная схема ЩО1
  5. Однолинейная схема ЩАО1
  6. Спецификация оборудования и материалов
  7. Общие данные
  8. План прокладки кабеля 6 кВ и 0.4 кВ
  9. План подключения вентиляции и кондиционирования
  10. Однолинейная схема ПР1
  11. Однолинейная схема ЩС1
  12. Однолинейная схема ЩС2
  13. План контура заземления и заземления кровли
  14. Спецификация оборудования и материалов
  15. Общие данные
  16. План кабельных трасс и расположения оборудования наружного освещения
  17. Однолинейная схема щита управления освещением ЩУО1
  18. Спецификация оборудования и материалов
  19. Общие данные
  20. План прокладки кабеля связи 220В
  21. Общежитие. План размещения пожарных извещателей
  22. Общежитие. План размещения системы оповещения о пожаре
  23. Гараж. План размещения пожарных извещателей
  24. Гараж. План размещения системы оповещения о пожаре
  25. Структурная схема подключения приборов пожарной сигнализации
  26. Спецификация оборудования и материалов
  27. Общие данные
  28. План рабочего освещения
  29. План розеточной сети
  30. План подключения отопления
  31. Однолинейная схема ЩР1
  32. Однолинейная схема ЩО1
  33. План контура заземления
  34. План молниеприемной сетки кровли
  35. Спецификация оборудования и материалов
  36. Общие данные
  37. Промежуточная опора
  38. Угловая промежуточная опора
  39. Анкерная концевая опора
  40. Установка разъединителя
  41. Заземление КТП
  42. Заземление опор (начало)
  43. Заземление опор (продолжение)
  44. Спецификация оборудования и материалов
Общежитие
Проект производственной базы, состоящей из общежития и гаража.
Общая расчетная мощность Ррасч=218,7 кВт, расчетный ток 332,3 А.
Общая расчетная мощность освещения Ррасч=12,86 кВт, Iрасч=19,54 А. Аварийного освещения Ррасч=0,72 кВт, Iрасч=1,09 кВт.
Категория надежности электроснабжения электропотребителей соответствует III категории.
Напряжение групповой сети 380/220 В.
Питание сетей наружного освещения осуществить от щита управления освещением ЩУО1.
Наружное освещение выполнено с использованием светильников консольных ГКУ-11-250-003 УХЛ1 и металлогалогеновых ламп 250 Вт ДРИ Е40.
Для обнаружения очага пожара предусмотрено установить:
  • Пожарные дымовые линейные извещатели ИПДЛ-52М для помещений с потолком более 3 м.
  • Пожарные тепловые извещатели С2000-ИП-03 для помещения кухни.
  • Дымовые адресноаналоговые пожарные извещатели ДИП-34А-01-02 в остальных помещениях.
Гараж
Общая расчетная мощность Ррасч=31,54 кВт, расчетный ток=47,92 А.
Общая расчетная мощность освещения Ррасч=19,04 кВт, Iрасч=29,48 А. Аварийного освещения Ррасч=0,72 кВт, Iрасч=1,09 кВт.
Категория надежности электроснабжения электропотребителей соответствует III категории.
Напряжение групповой сети 380/220 В.
Воздушная линия электропередач ВЛ-6В выполнена самонесущим изолированным проводом марки СИП4 3x25 мм подвешенным на железобетонных  опорах.


План размещения пожарных извещателейПлан розеточной сети

План рабочего и аварийного освещенияГараж. План контура заземления

Гараж. План рабочего освещения
Тип проекта Рабочий Кол-во листов (чертежей)
Формат AutoCAD, dwg (44)
