Универсальный погрузчик УП-66

1 272
milanalunina
25 апреля 2022
  • 0

Список чертежей: Универсальный погрузчик. Чертеж общего вида; Рабочее оборудование. Сборочный чертеж; Рабочее оборудование. Спецификация
Формат файлов: cdw, spw - Компас; dwg - Autocad; doc - Word
Кол-во чертежей: 2
Теги: Курсовая работа Уборочная техника
Категории: Погрузчики / Снегоуборочная техника
Тип проекта Курсовая работа Кол-во листов (чертежей)
Формат cdw, spw - Компас; dwg - Autocad; doc - Word 38 (2)

Чертежи и расчеты

Курсовая работа по дисциплине "Конструкция и теория наземных транспортно-технологических машин.

Машины для ремонта и содержания дорог" на тему: "Универсальный погрузчик УП-66".

Универсальный погрузчик. Чертеж общего видаРабочее оборудование. Сборочный чертеж

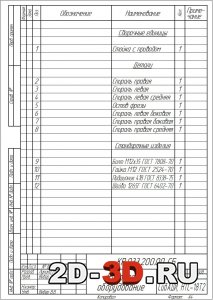

Рабочее оборудование. СпецификацияПояснительная запискаПояснительная записка


Курсовая работа по дисциплине "Конструкция и теория наземных транспортно-технологических машин. Машины для ремонта и содержания дорог" на тему: "Универсальный погрузчик УП-66"


Технические характеристики
Производительность при погрузке снега средней плотности, м3/с            0,035
Ширина захвата, м            2,350
Рабочие скорости, м/с            0,055-0,695
Транспортерная скорость машины, м/с            6,85


Список чертежей:

  1. Универсальный погрузчик. Чертеж общего вида

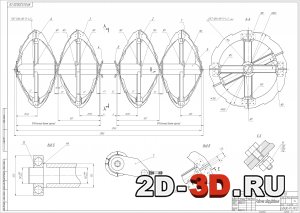

  2. Рабочее оборудование. Сборочный чертеж со спецификацией

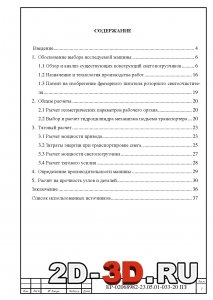

Содержание пояснительной записки:
Введение

1. Обоснование выбора исследуемой машины

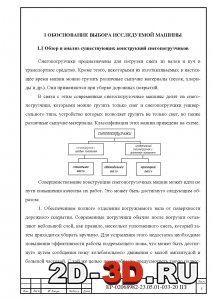

1.1 Обзор и анализ существующих конструкций снегопогрузчиков

1.2 Назначение и технология производства работ

1.3 Патент на изобретение фрезерного питателя роторного снегоочистителя

2. Общие расчеты

2.1 Расчет геометрических параметров рабочего органа

2.2 Выбор и расчет гидроцилиндра механизма подъема транспортера

3. Тяговый расчет

3.1 Расчет мощности привода

3.2 Затраты энергии при транспортировке снега

3.3 Расчет мощности снегопогрузчика

3.4 Расчет тягового усилия

4. Определение производительности машины

5. Расчёт на прочность узлов и деталей

Заключение

Список использованных источников


В данной работе был проведен анализ конструкций снегопогрузчиков, предназначенных для погрузки снега, предварительно собранного в валы и кучи, в транспортные средства. Также осуществлён поиск и отбор наиболее интересных изобретений и патентов, из них был выбран патент, с помощью которого проводилась модернизация базовой техники, в нашем случае это универсальный погрузчик на базе ГАЗ-66. Приведены технические характеристики, описание конструкции и принципа действия.
На основании проведенного анализа была разработана конструкция фрезерного питателя. На основании данной конструкции на были проведены конструктивные расчеты основных параметров рабочего органа.
В разделе «Расчёт на прочность узлов и деталей» были произведены прочностные расчёты тех частей и деталей, которые входят в разрабатываемые узлы.

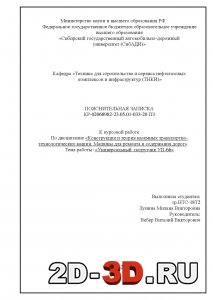

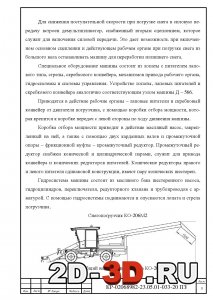

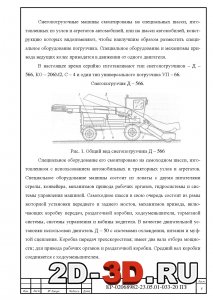

Пояснительная запискаПояснительная запискаПояснительная записка
Пояснительная записка
Тип проекта Курсовая работа Кол-во листов (чертежей)
Формат cdw, spw - Компас; dwg - Autocad; doc - Word 38 (2)
