Роторный экскаватор производительностью 315 м3/ч. ЭР-315

9 106
Max
8 июня 2023
  • 100

Формат файлов: Компас, AutoCAd, cdw, dwg, word, doc
Кол-во чертежей: 15
Теги: МГТУ имени Баумана
Категории: Чертежи проекты / Экскаваторы
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg, word, doc 140 (15)

Дипломный проект готовый все файлы в редактируемых форматах

Чертежи можно одновременно открыть в AutoCAD и Компас, расчетно-пояснительную записку в Word.
Комплексная механизация добычи огнеупорного сырья, с конструкторской разработкой роторного экскаватора с производительностью 315 м3/ч.

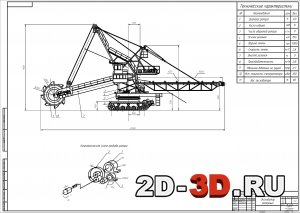

Роторный экскаватор ЭР-315 чертёж скачать в AutoCAD

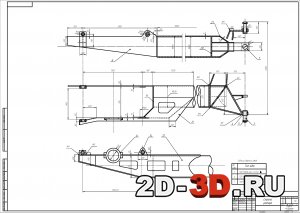

Стрела ротора чертёж Схема механизации

Ходовая тележка


Изгибающие моменты в плоскости рамы Конструкторская часть Расчет нагрузочных коэффицентов



Список чертежей:

Экскаватор роторный

Гусеничная тележка

Электросхема

Кабина

Ковш

Ковш с тремя зубьями

Конвейер приемный

Общий вид кабины

Привод ленты отвального транспортера

Привод ротора

Стрела ротора

Схема механизации

Тележка ходовая

Процесс контроля

Тиски пневматические

Спецификации

В конструкторской части проекта дипломником разработано, схема механизации до­бычи огнеупорного сырья с применением роторного экскаватора производительностью 315 м3/ч, общий вид экскаватора, конструкция кабины, стрела ротора, ходовая часть, элек­трическая схема привода. В исследовательской части разработана методика диагностики роторного экскаватора и возможность автоматизации и усовершенствования экскаватора. Проработана технологическая часть проекта, которая посвящена разработке техноло­гического процесса изготовления вала привода конвейера роторного экскаватора, произведен расчет припусков и режимов резания. Разработана конструкция приспособления для фрезерной операции. В вопросах промышленной экологии и безопасности труда рассмотрено: охрана труда при ремонте и эксплуатации роторного экскаватора, анализ безопасности и вредных факторов, расчет заземляющего устройства, охрана окружающей среды, расчет очистки сточных вод от нефтепродуктов. Проведен расчет экономического эффекта от внедрения роторного экскаватора.


Содержание РПЗ расчетно-пояснительной записки:

Глава 1.КОМПЛЕКСНАЯ МЕХАНИЗАЦИЯ

1.1.Селективная добыча огнеупорного сырья роторными экскаваторами

1.2.Добыча огнеупорного сырья роторным экскаватором

1.3.Расчет годового объема добычи огнеупорного сырья

Глава 2. КОНСТРУКТОРСКАЯ ЧАСТЬ

2.1. Конструктивно-технологические особенности экскаватора.

2.2. Конструкция экскаватора ЭР-315

2.2.1. Рабочее оборудование

2.2.2. Расчет ковша

2.2.4. Расчет усилия резания

2.3. Ходовая часть

2.3.1. Ходовой механизм с приводами

2.3.2. Тяговый расчет механизма передвижения экскаватора

2.4. Пересчет мощностных характеристик привода роторного колеса, поворота платформы, приемного и отвального конвейеров

2.4.1. Мощность привода роторного колеса

2.4.2. Мощность привода поворота платформы

2.4.3. Мощность привода приемного и отвального конвейеров (cм. расчет отвального конвейера)

2.4.4 Суммарная установочная мощность

2.5. Расчет ленточного конвейера отвального транспортера

2.5.1. Определение ширины ленты

2.5.2. Определение параметров роликовых опор

2.5.3. Расчет распределенных масс

2.5.4. Толщина ленты

2.5.5. Выбор коэффициентов и определение местных сил сопротивления движению ленты

2.5.6. Определение точек с наименьшим натяжением ленты

2.5.7. Определение тягового коэффициента мощности двигателя

2.6. Конструкция кабины

2.7. ЭЛЕКТРООБОРУДОВАНИЕ

Трехфазный электродвигатель в однофазной сети

2.8. Защита тяжело нагруженных механизмов от перегрузки с различным регулированием скорости

ОБЩИЕ ВЫВОДЫ

Глава 3. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

Глава 4. ИССЛЕДОВАТЕЛЬСКАЯЧАСТЬ

4.1. СТЕНДЫ ДЛЯ ИССЛЕДОВАНИЯ РАБОЧЕГО ПРОЦЕССА РОТОРНЫХ ЭКСКАВАТОРОВ

4.2. Функционально-физический анализ

Роторного экскаватора производительностью 315м3/час.

4.3. Перспективы применения ЭВМ для диагностики роторного экскаватора

Глава 5. БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ И ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

5.1. Обеспечение безопасности труда при производстве и эксплуатации роторного экскаватора

5.1.1. Общая характеристика источников опасных и вредных факторов при производстве роторного экскаватора

5.1.2. Обеспечение электробезопасности при изготовлении и эксплуатации роторного экскаватора

5.2. Обеспечение экологической безопасности при производстве роторного экскаватора

5.2.1. Экологическая оценка производственного процесса при эксплуатации роторного экскаватора

5.2.2. Обеспечение защиты окружающей среды от воздействия нефтепродуктов и масел при производстве роторного экскаватора

Глава 6. ОРГАНИЗАЦИОННО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ

Литература.



Скачать:



Гусеничная тележка Стрела ротора

Кабина Общий вид кабины

Электросхема Ковш


Конвейер приемный Тележка ходовая

Готовая спецификация


МГТУ им.Н.Э.Баумана



ПТМ и СДМ
Тип проекта Учебный Кол-во листов (чертежей)
Формат Компас, AutoCAd, cdw, dwg, word, doc 140 (15)
