Пластинчатый питатель. Курсовой проект

18 679
Max
22 апреля 2010
  • 100

Теги: Пластинчатый конвейер
Категории: Чертежи проекты / Конвейеры, перегружатели, транспортеры

Пластинчатый питатель
КУРСОВОЙ ПРОЕКТ
по дисциплине «Машины для производства строительных материалов»
 Тема: «Питатель пластинчатый»





В этом курсовом проекте произведен общий расчет пластинчатого питателя (конвейера): основных параметров, тяговый расчет, выбор силовой установки - двигателя, привода и использование ЭВМ в расчете пластинчатого питателя. Работа состоит из 34 листов А4 Word- пояснительная записка, 4-х чертежей формата А1 выполненных в Компасе и AutoCad, спецификации к ним.

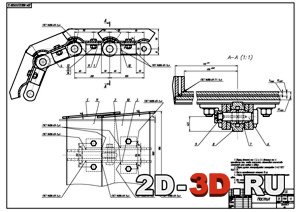

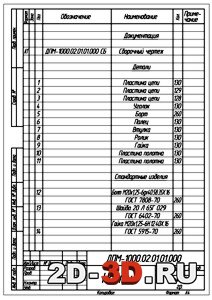

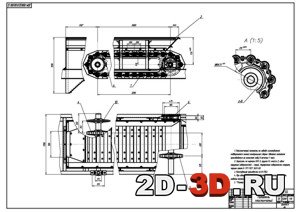

 Чертежи в формате Компас и AutoCad, ко всем выполнены спецификации: питатель в сборе, питатель пластинчатый, настил, технологическая схема.


 Техническая характеристика

1. Производительность, т/ч 50
2. Ширина полотна, мм 1000
3. Тип настила пластинчатый
4. Расчетная высота рабочего слоя материала, мм 100
5. Расстояние по осям основных звездочек, мм 3200
6. Высота борта для формирования слоя материала, мм 200
7. Общая высота борта, мм 400
8. Транспортируемый материал:
вид материала кварцит
плотность, кг/м 2350
влажность материала, % 5...8
максимальный размер кусков материала, мм 150
прочность транспортируемого материала, МПа 225
9. Габаритные размеры: длина, мм 4900, ширина, мм 1680, высота, мм 1590
 10. Масса машины с электрооборудованием, кг 6300



Содержание
Введение

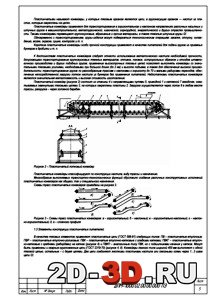

1 Анализ существующих конструкций
1.1 Общие сведения о питателях
1.2 Назначение и классификация пластинчатых конвейеров и питателей
1.3 Элементы конструкции пластинчатых питателей
1.4 Характеристика среды взаимодействия
2 Общий расчет пластинчатого питателя

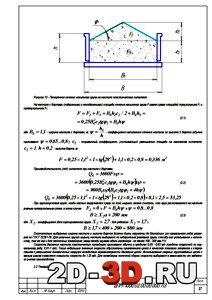

2.1 Определение основных параметров
2.2 Тяговый расчет
2.3 Выбор двигателя
2.4 Выбор тяговой цепи
2.5 Использование ЭВМ в расчете пластинчатого питателя
3. Разработка привода пластинчатого питателя
3.1 Кинематический и энергетический расчеты привода
4 Охрана труда при эксплуатации пластинчатого питателя
4.1 Организация охраны труда на предприятии
4.2 Анализ основных опасных и вредных производственных факторов и мероприятия о снижению их вредного воздействия
 Список литературы



 ДОНБАССКАЯ НАЦИОНАЛЬНАЯ АКАДЕМИЯ СТРОИТЕЛЬСТВА И АРХИТЕКТУРЫ
 Кафедра ПТСДМО
