Конструирование и расчет плиты покрытия одноэтажного производственного здания КЖС
Курсовой проект

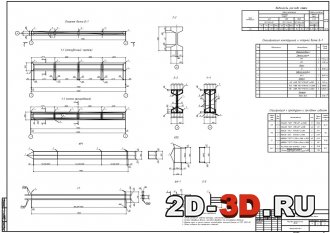

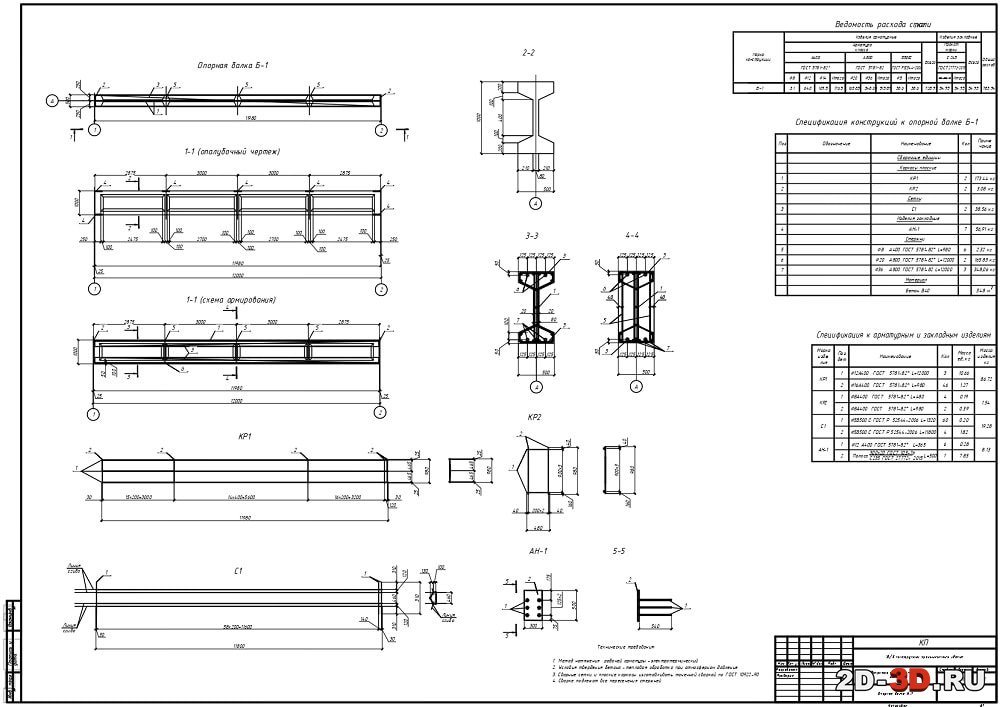

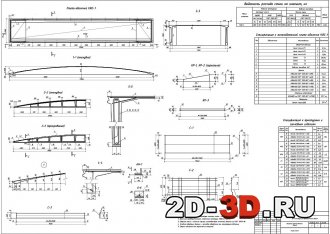

Список чертежей: плита КЖС-1, опорная балка.
Задание
1. Запроектировать сборные железобетонные конструкции тонкостенного покрытия одноэтажного производственного здания: плиту покрытия, опорную конструкцию.
2. Выполнить рабочие чертежи проектируемых железобетонных конструкций покрытия.
Объем КП: расчетно-пояснительная записка 25-30 листов формата А4; графическая часть – 3 листа чертежей формата А2.
Исходные данные для выполнения курсового проекта:
Пролет здания L, м – 18;
Шаг колонн B, м – 12;
Тип плиты покрытия – КЖС;
Класс бетона (B) – В40;
Класс напрягаемой арматуры (А) – А800;
Район по весу снегового покрова – II;
Нормативное значение веса снегового покрова на 1 м2 горизонтальной поверхности земли Sg, кПа – 1.
Реферат
Суть курсового проекта состоит в конструировании и расчете панели-оболочки КЖС, а также продольной опорной балки.
Курсовой проект состоит из графической части и расчетно-пояснительной записки.
Расчетно-пояснительная записка содержит задание на проектирование; приводится расчет панели-оболочки КЖС; приводится расчет продольной опорной балки.
Проект изложен на 26-и страницах формата А4 и содержит:
Графическая часть проекта состоит из 2 листов формата А1. Первый лист – «панель-оболочки КЖС». Второй лист – «Опорная балка».
Материалы
Напрягаемая арматура А600, расчетные сопротивления Rs,ser = 800 МПа, Rs = 695 МПа, модуль упругости Es = 200000 МПа.
Бетон тяжелый класса В40, расчетные сопротивления: Rb = 22 МПа; Rbt = 1.15 МПа; Rbn = Rb,ser = 22 МПа; Rbtn = Rbt,ser = 1,4 МПа; Eb = 36000 МПа.
Размеры панели.

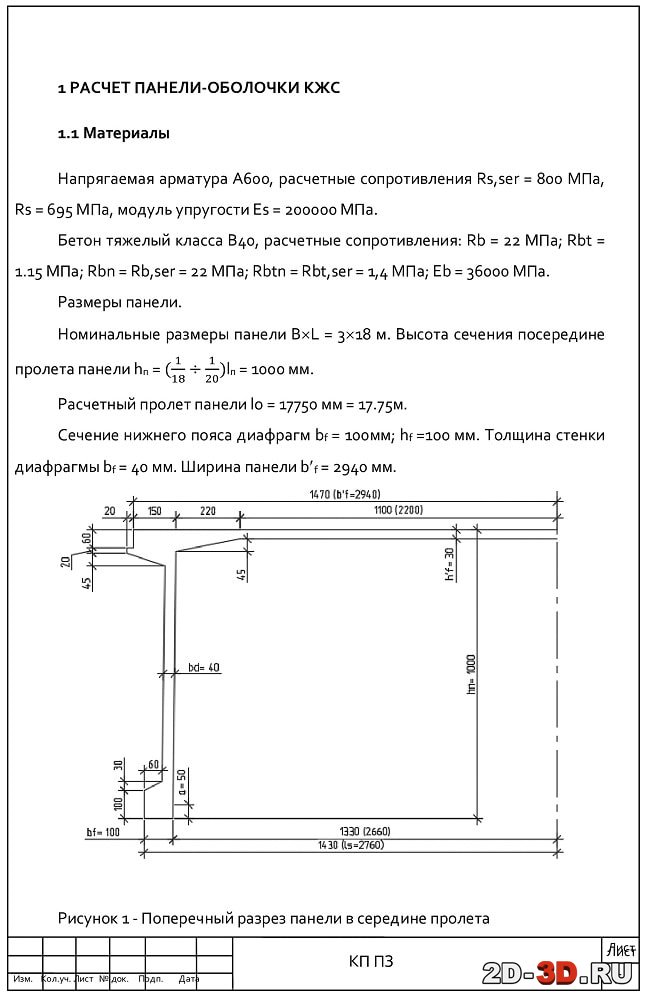

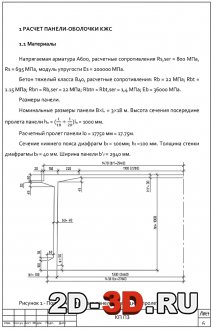

Номинальные размеры панели B?L = 3?18 м. Высота сечения посередине пролета панели hп = lп = 1000 мм.
Расчетный пролет панели lo = 17750 мм = 17.75м.
Сечение нижнего пояса диафрагм bf = 100мм; hf =100 мм. Толщина стенки диафрагмы bf = 40 мм. Ширина панели b?f = 2940 мм.
Содержание пояснительной записки
Задание
1 Расчет панели-оболочки КЖС
1.1 Материалы

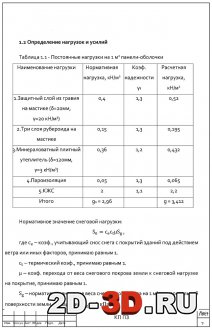

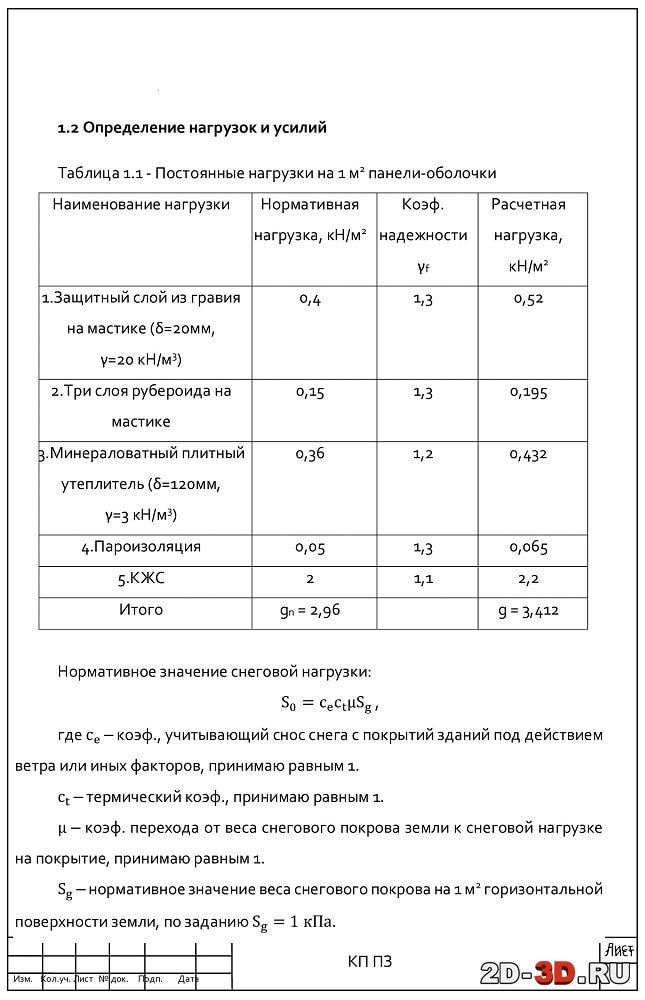

1.2 Определение нагрузок и усилий
1.3 Расчет продольной рабочей арматуры

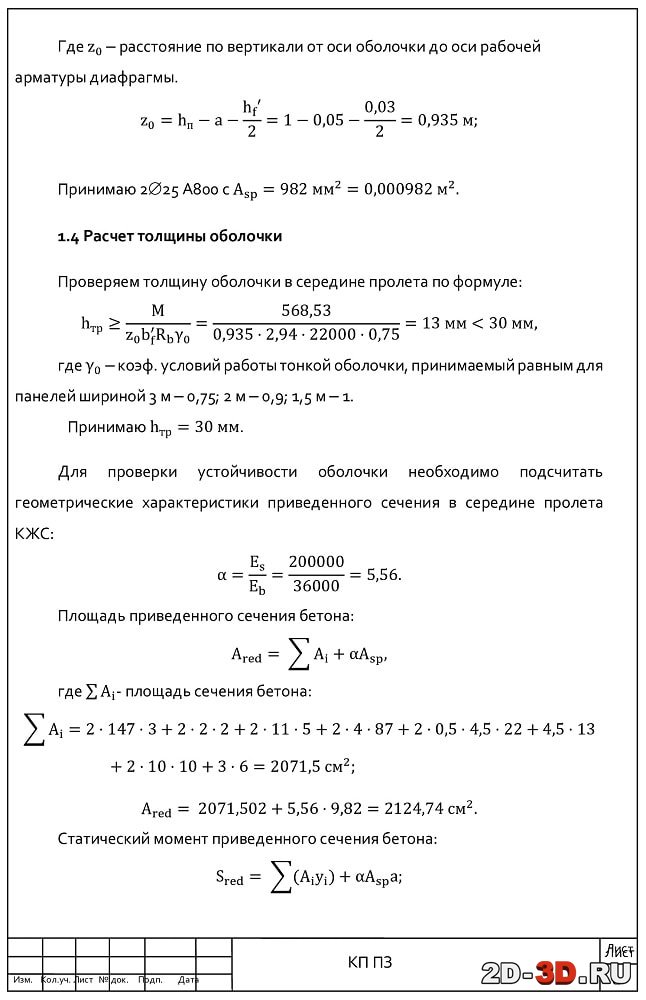

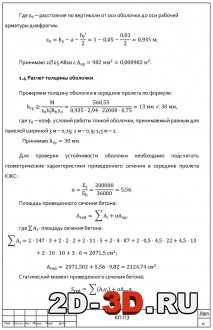

1.4 Расчет толщины оболочки

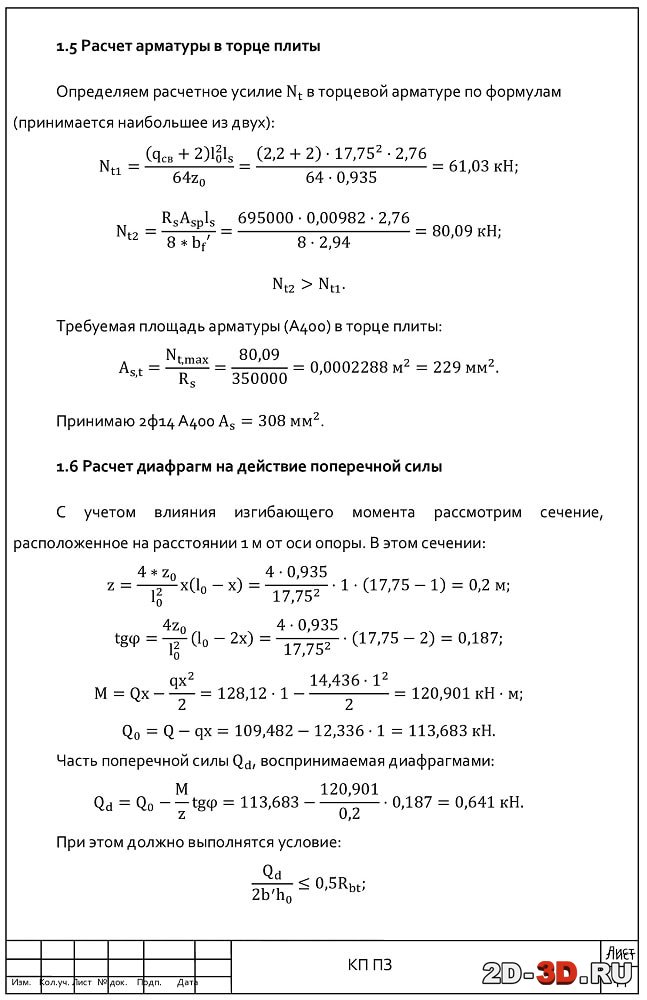

1.5 Расчет арматуры в торце плиты

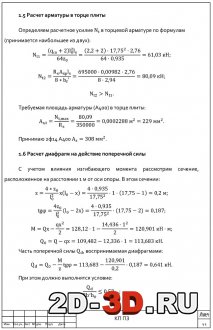

1.6 Расчет диафрагм на действие поперечной силы
1.7 Расчет анкеров
1.8 Определение потерь предварительного напряжения арматуры
1.9 Расчет поля оболочки на изгиб вдоль образующей
1.10 Расчет по образованию трещин
1.11 Расчет панели по деформациям (прогибам)

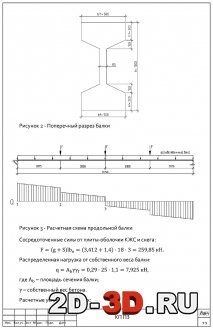

2 Расчет продольной балки

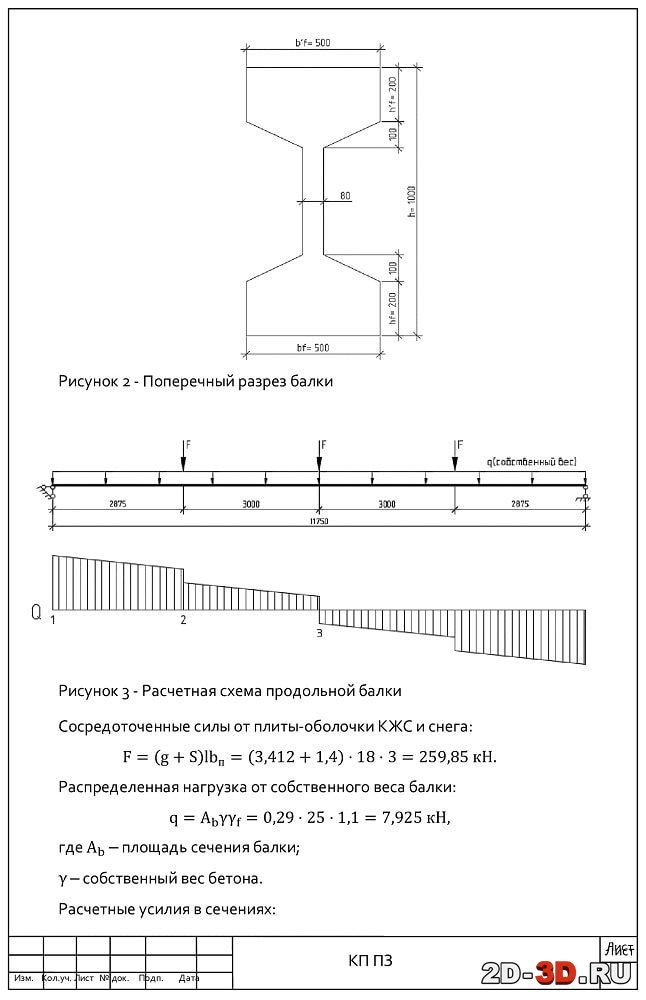

2.1 Расчет по нормальным сечениям

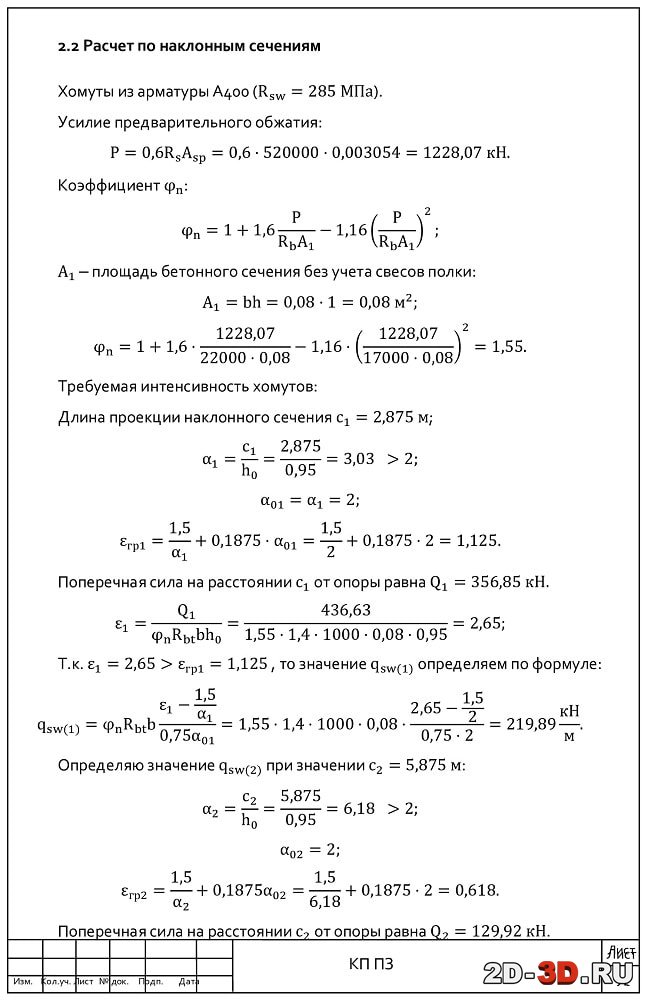

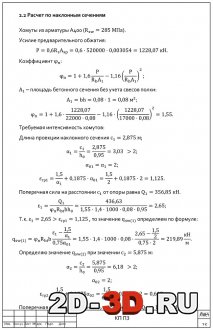

2.2 Расчет по наклонным сечениям
Список использованных источников
