Проектирование железобетонных конструкций с неполным каркасом и сборно-монолитными перекрытиями

309
arslan609
20 февраля 2021
  • 0

Формат файлов: AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 7
Проектирование железобетонных конструкций с неполным каркасом и сборно-монолитными перекрытиями
Курсовой проект
2020 г
Схема расположения элементов каркаса, разрез 1-1, спецификация железобетонных конструкций Схема армирования участка МУ-1, каркас КР-1, монтажные узлы

В данном курсовом проекте рассматривается пятиэтажный жилой дом с неполным каркасом. Здание компонуется из одного температурно-осадочного блока. Несущую систему здания образуют сборные плиты перекрытий, сборные колонны и монолитные ригели. В зданиях с неполным каркасом плиты крайних пролетов опираются непосредственно на кирпичные наружные стены.

Задание на проектирование:

Проект железобетонных конструкций многоэтажного здания с неполным каркасом и сборно-монолитными перекрытиями, выполнить расчеты многопролетного неразрезного монолитного ригеля, колонны и фундамента; выполнить рабочие чертежи проектируемых железобетонных конструкций и деталей узлов сопряжения элементов.

Исходные данные:
  1. Шаг колонн в продольном направлении l1, м4,8
  2. Шаг колонн в поперечном направлении l2, м4,2
  3. Число пролетов в продольном направлении 4
  4. Число пролетов в поперечном направлении 3
  5. Высота этажа 2,7
  6. Количество этажей 4
  7. Тип конструкции пола 1
  8. Тип конструкции кровли 2
  9. Временная нормативная нагрузка на перекрытие, кH/м2 3
  10. Высота полки монолитного ригеля, мм 50
  11. Пролет плиты перекрытия, м 4,2
  12. Класс бетона монолитных конструкций и фундамента В20
  13. Класс бетона сборных конструкций В15
  14. Класс арматуры монолитных конструкций и фундаментаА500
  15. Класс арматуры сборных конструкций А500
  16. Класс предварительно напряг. арматуры А600
  17. Способ натяжения напряг. Арматуры механ.
  18. Глубина заложения фундамента, м 1,95
  19. Условное расчетное сопротивление грунта, Мпа0,25
  20. Снеговой район II
  21. Влажность окружающей среды, %70
  22. Уровень ответственности зданияII
Список чертежей курсового проекта
  1. Схема расположения элементов каркаса, разрез 1-1, спецификация железобетонных конструкций

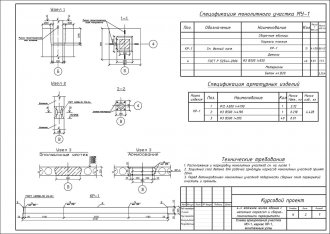

  2. Схема армирования участка МУ-1, каркас КР-1, монтажные узлы

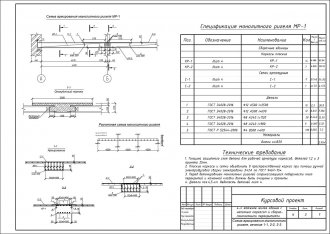

  3. Схема армирования монолитного ригеля, сечение 1-1, 2-2, 3-3
  4. Сборочный чертеж колонны КН-1, каркас  пространственный КП-1

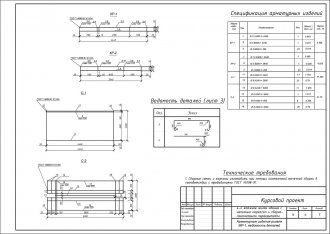

  5. Арматурные изделия ригеля МР-1, ведомость деталей

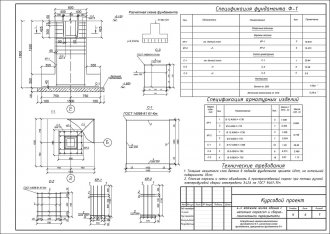

  6. Опалубочный чертеж монолитного фундамента Ф-1, расчетная схема фундамента, армирование фундамента Ф-1

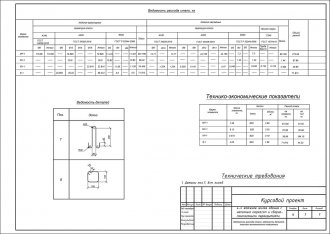

  7. Ведомость расхода стали, ведомость деталей, технико-экономические показатели
Содержание
Введение
1.    Задание на проектирование
2. Исходные данные для выполнения курсового проекта
1. Компоновка конструктивной схемы здания, подбор сечений, расчетная схема здания, сбор нагрузок.
1.1. Компоновка конструктивной схемы здания
1.2. Выбор расчетной схемы каркаса

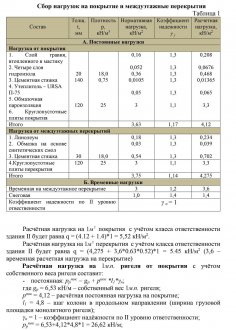

1.3. Сбор нагрузок на элементы перекрытия
2. Статический расчёт рамы
Этап 3. Расчёт монолитного железобетонного ригеля по предельным состояниям первой группы
3.1 Расчёт ригеля на прочность по сечениям, нормальным к продольной оси
3.2 Расчёт ригеля на прочность по сечениям, наклонным к продольной оси
Этап 4. Расчёт монолитного железобетонного ригеля по предельным состояниям второй группы
4.1 Расчёт ригеля по образованию и раскрытию трещин

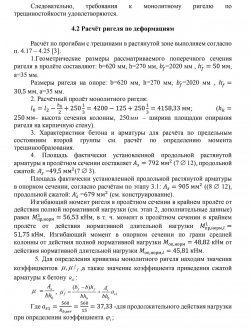

4.2 Расчёт ригеля по деформациям
Этап 5. Расчёт сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом и монолитного центрально нагруженного фундамента
5.1 Расчёт сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом
5.2 Расчёт монолитного центрально нагруженного фундамента




Арматурные изделия ригеля МР-1, ведомость деталей Опалубочный чертеж монолитного фундамента Ф-1, расчетная схема фундамента, армирование фундамента Ф-1

Схема армирования монолитного ригеля, сечение 1-1, 2-2, 3-3 Ведомость расхода стали, ведомость деталей, технико-экономические показатели

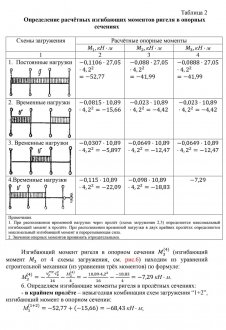

Определение расчётных изгибающих моментов ригеля в опорных сечениях  Сбор нагрузок на покрытие и междуэтажные перекрытия Сбор нагрузок на покрытие и междуэтажные перекрытия


Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 37(7)
