Проектирование несущих конструкций одноэтажного промышленного здания

1 290
Вера Баннова
6 мая 2021
  • 0

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 6
Теги: 1 этаж
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 27 (6)
Проектирование несущих конструкций одноэтажного промышленного здания
Курсовой проект

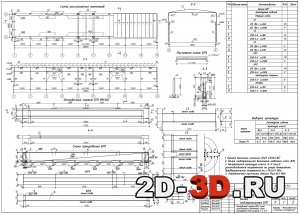

Панель-оболочка типа КЖС (опалубочный чертеж П1, схема армирования П1, расчетная схема, разрезы)Балка подстропильная БП1 (опалубочный чертеж БП1, схема расположения элементов, схема армирования БП1, разрезы 1-1, 2-2)

Колонна К1, фундамент Ф1 (опалубочный чертеж К1 и Ф1, схемы армирования К1 и Ф1, разрезы, расчетная схема рамы)Опалубочный чертеж БП1, разрезы 1-1, 2-2, схема армирования БП1, КР1, КР2, С1, С2, спецификация арматуры

Список чертежей:
  1. Панель-оболочка типа КЖС (опалубочный чертеж П1, схема армирования П1, расчетная схема, разрезы)
  2. Колонна К1, фундамент Ф1 (опалубочный чертеж К1 и Ф1, схемы армирования К1 и Ф1, разрезы, расчетная схема рамы)
  3. Балка подстропильная БП1 (опалубочный чертеж БП1, схема расположения элементов, схема армирования БП1, разрезы 1-1, 2-2)
  4. Схема расположения элементов, разрез 1-1, спецификация элементов
  5. Разрез 2-2, КП1, КП2, схема армирования главной балки, Разрез А-А, разрез Б-Б, спецификация арматуры
  6. Опалубочный чертеж БП1, разрезы 1-1, 2-2, схема армирования БП1, КР1, КР2, С1, С2, спецификация арматуры
Проектирование железобетонных несущих конструкций одноэтажного промышленного здания, а именно панель-оболочка КЖС, подстропильная балка.
В курсовом проекте запроектированы основные несущие конструкции одноэтажного промышленного здания с мостовыми кранами. В разделе железобетонные конструкции выполнен расчет и конструирование сборного железобетонного перекрытия (плиты КЖС, продольной балки).
Крупноразмерную железобетонную сводчатую панель-оболочку рассматривают как короткий цилиндрический пологий предварительно напряженный свод-оболочку с двумя ребрами-диафрагмами сегментного очертания. Ее расчет выполняют с учетом изменения геометрической схемы конструкции в процессе нагружения, как цилиндрического свода, работающего совместно с деформирующимися диафрагмами.
Для панелей КЖС рекомендуется предварительно напряженная рабочая арматура из стержневой свариваемой стали класса А1000 и бетона класса В40. Конструкции анкерных деталей и сварных стыков напрягаемой арматуры из стержневой стали класса А1000, упрочненной вытяжкой, должны позволять производить ее упрочнение после сварки всех стыков и приварки анкерных деталей.

Разрез 2-2, КП1, КП2, схема армирования главной балки, Разрез А-А, разрез Б-Б, спецификация арматурыСхема расположения элементов, разрез 1-1, спецификация элементов

Содержание пояснительной записки
Введение
1.Расчёт и конструирование панель-оболочки КЖС 3х24м
1.1. Компоновка конструктивной схемы
1.2. Выбор классов арматуры и бетона. Подсчет нагрузки
1.3. Расчет оболочки КЖС по общей несущей способности и устойчивости
1.4.Геометрическое построение верхней поверхности оболочки КЖС и ее переменной толщины на приопорных участках панели
1.5. Торцевая арматура и анкеры продольной арматуры
1.6. Характеристики предварительного напряжения арматуры и усилий обжатия бетона
1.7. Расчет прочности сечений, наклонных к продольной оси панели, по поперечной силе
1.8. Определение значений изгибающей нагрузки для расчета оболочки в поперечном направлении между диафрагмами
1.9. Подбор сечения арматуры оболочки панели
1.10. Проверка панели КЖС по второй группе предельных состояний
2.Расчет и конструирование подстропильной балки
2.1. Компоновка сечения подстропильной балки
2.2. Исходные данные
2.3.Сбор нагрузок на подстропильную балку
2.4. Расчет продольной рабочей арматуры
2.5.Расчет прочности сечений, наклонных к продольной оси
Список литературы


 Расчет прочности сечений, наклонных к продольной осиОпределение значений изгибающей нагрузки для расчета оболочки в поперечном направлении между диафрагмамиПроверка панели КЖС по второй группе предельных нагрузок

Компановка сечений подстропильной балки, исходные данныеСбор нагрузок на подстропильную балку, расчет продольной рабочей арматуры
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 27 (6)
