Проектирование четырёхэтажного промышленного здания

631
arinali5
10 марта 2021
  • 0

Формат файлов: AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 2
Теги: 4 этажа
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 112 (2)
Проектирование четырёхэтажного промышленного здания
Курсовой проект

Разрез 1-1, план балка Б-1, плита ПМ, опалубка, армирование, спецификацияПлита П-1,ригель Р-2,колонна К-1,фундамент Ф-1,армирование,спецификация

Междуэтажные перекрытия проектируются в двух вариантах – в монолитном и сборном железобетоне, при этом для монолитного перекрытия производятся расчет и конструирование только плиты и второстепенной балки. Перекрытия в сборном железобетоне проектируются полностью – с расчетом и конструированием плиты, неразрезного ригеля, колонны с консолями и фундамента.

В задании на курсовое проектирование приводятся схематические план и разрез здания, указывается длина и ширина здания в свету, между внутренними гранями стен; высота этажей между отметками чистого пола; временная нагрузка на перекрытия, в том числе кратко-временная; снеговая нагрузка; расчетное давление на основание и другие сведения; привязка стен к разбивочным осям равна 120мм.

Список чертежей курсового проекта
  1. Разрез 1-1, план балка Б-1, плита ПМ, опалубка, армирование, спецификация

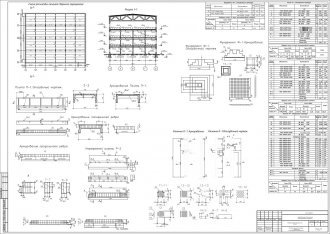

  2. Плита П-1, ригель Р-2, колонна К-1, фундамент Ф-1, армирование, спецификация
В соответствии с заданием требуется запроектировать четырехэтажное здание промышленного типа с размерами в плане между внутренними гранями стен ? = 32,4 м, ? = 26,4 м. Стены кирпичные несущие толщиной510 мм. Привязка разбивочных осей принята равной 120 мм.

Оконные проемы в кирпичных стенах имеют размеры шириной 2,3 м, высотой 2,1 м. Высота этажей между уровнем чистого пола 4,5 м. Временная нагрузка на всех междуэтажных перекрытиях 9кН/мଶ, в том числе кратковременная 1,5 кН/мଶ. Снеговая нагрузка на кровле

Подошва фундаментов основывается на грунте с расчетным сопротивлением ? = 0,25 МПа. Отметка подошвы фундамента – 1,5 м. Междуэтажные железобетонные перекрытия опираются на наружные кирпичные стены и внутренние железобетонные колонны. Кровельное покрытие опирается только на наружные стены. В качестве несущих элементов покрытия используются сборные железобетонные фермы или балки. Промежуточные колонны доводятся только до междуэтажного перекрытия четвертого этажа.

Классы бетона и арматуры выбираются проектировщиками в соответствии с действующими нормативными документами. Состав пола на междуэтажных перекрытиях и на первом этаже принимается типовым в зависимости от назначения помещения и характера технологии производства в нем.

Содержание

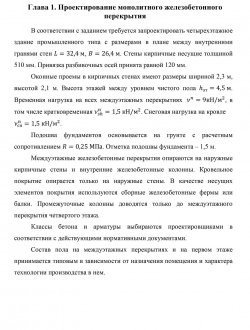

Глава 1. ПРОЕКТИРОВАНИЕ МОНОЛИТНОГО ЖЕЛЕЗОБЕТОННОГО ПЕРЕКРЫТИЯ

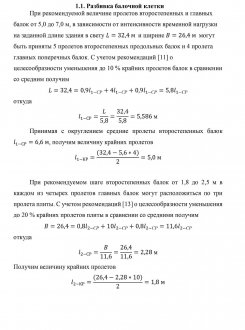

1.1. Разбивка балочной клетки

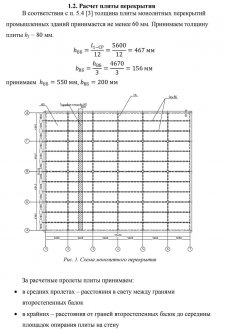

1.2. Расчет плиты перекрытия
Статический расчет
Определение толщины плиты
Расчет продольной арматуры в плите

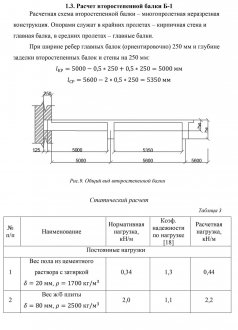

1.3. Расчет второстепенной балки Б-1
Статический расчет
Определение размеров сечения второстепенной балки
Расчет продольной рабочей арматуры
Расчет балки на действие поперечных сил у опоры А
Расчет балки на действие поперечных сил у опор B и C
Расчет ширины раскрытия наклонных трещин
Определение ширины раскрытия нормальных трещин
Глава 2. ПРОЕКТИРОВАНИЕ СБОРНОГО ЖЕЛЕЗОБЕТОННОГО ПЕРЕКРЫТИЯ
2.1. Составление разбивочной схемы
2.2. Расчет плиты П-1    <br>Расчет полки плиты
Расчет промежуточного поперечного ребра
Расчет продольного ребра
2.3. Расчет неразрезного ригеля    <br>Статический расчет ригеля
Определение размеров поперечного сечения ригеля
Расчет продольной арматуры
Расчет по наклонным сечениям
Определение мест обрыва стержней продольной арматуры
2.4. Расчет колонны – 1
Статический расчет
Расчет продольной арматуры
Расчет консоли колонны
2.5. Расчет фундамента под сборную колонну
Определение высоты фундамента
Проверка прочности нижней ступени против продавливания
Расчет плиты фундамента на изгиб
Глава 3. РАСЧЕТ КАМЕННЫХ КОНСТРУКЦИЙ
Расчет прочности кирпичной кладки в простенке
Расчет центрального сжатого кирпичного столба (колонны)

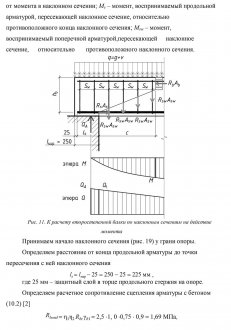

К расчету второстепенной балки по наклонным сечениям Проектирование монолитного железобетонного перекрытия Расчет плиты перекрытия

Расчет второстепенной балки Б-1 Разбивка балочной клетки

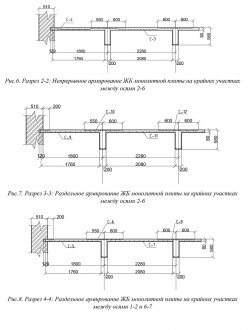

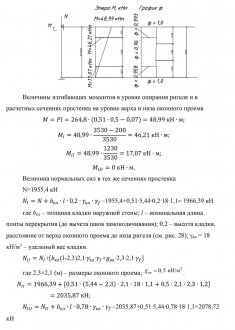

Раздельное армирование ЖБ монолитной плиты на крайних участках Величины изгибающих моментов в уровне опирания ригеля
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат AutoCAD, dwg, word, doc, pdf 112 (2)
