Проектирование железобетонных и каменных конструкций здания с неполным каркасом и сборно-монолитными перекрытиями

6 460
rihhansu
22 декабря 2015
  • 0

Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 8
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 29 (8)
Проектирование железобетонных и каменных конструкций здания с неполным каркасом и сборно-монолитными перекрытиями
Курсовой проект

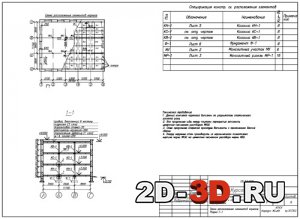

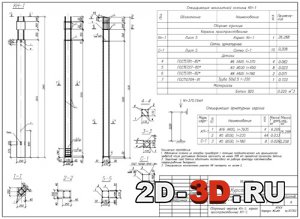

Схема расположения элементов каркаса, разрез 1-1Сборочный чертеж КН-1, каркас пространственный КП-1

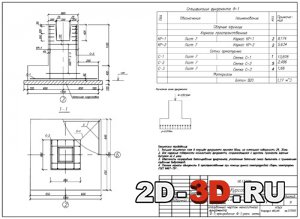

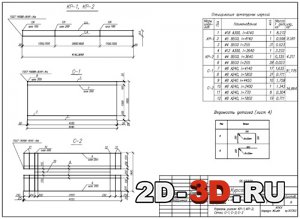

Опалубочный чертеж монолитного фундамента Ф-1, армирование Ф-1, расчетная схемаКаркасы ригеля КР-1, КР-2, сетки С-1, С-2, С-3

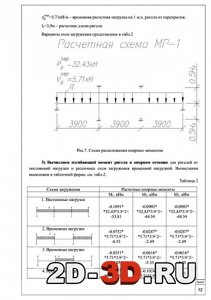

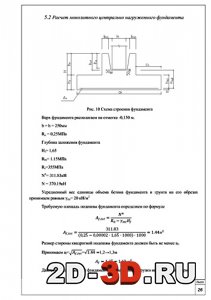

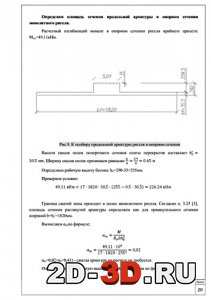

Вычисления изгибающих моментов ригеля в опорном сеченииОпределение площади сечения продольной арматуры в опорном сечении монолитного ригеляРасчет монолитного центрально нагруженного фундамента



Список чертежей: схема расположения элементов каркаса, разрез 1-1; схема армирования монолитного участ. схема КР-1, узлы 1 и 2, монтажные узлы; схема армирования монолитного ригеля сечение 1-1, сечение 2-2, сечение 3-3; сборочный чертеж КН-1, каркас пространственный КП-1; опалубочный чертеж монолитного фундамента Ф-1, армирование Ф-1, расчетная схема; каркасы ригеля КР-1, КР-2, сетки С-1, С-2, С-3; каркасы фундамента: КР-1, КР-2, сетки С-1, С-2, С-3; ТЭП; ведомость расхода стали.

Разработан проект железобетонных конструкций многоэтажного здания с неполным каркасом и сборно-монолитными перекрытиями, выполнены расчеты предварительно напряженной плиты перекрытия, многопролетного неразрезного монолитного ригеля, колонны и фундамента; выполнены их рабочие чертежи и детали узлов сопряжений элементов.
Трехэтажное жилое здание с неполным каркасом и сборно-монолитным перекрытием.

Исходные данные для выполнения проекта:
1. Шаг колонн в продольном направлении, м 5,3
2. Шаг колонн в поперечном направлении, м 3,9
3. Число пролетов в продольном направлении 5
4. Число пролетов в поперечном направлении 3
5. Высота этажа, м 3
6. Количество этажей 3
7. Тип конструкции пола 2
8. Тип конструкции кровли 3
9. Временная нормативная нагрузка на перекрытие, кН/м2 1,5
10. Высота полки монолитного ригеля, мм 70
11. Пролет плиты перекрытия, мм 4,8
12. Класс бетона монолитной конструкции и фундамента В30
13. Класс бетона для сборных конструкций В20
14. Класс арматуры монолитной конструкции и фундамента А300
15. Класс арматуры сборных конструкций  А400
16. Класс предварительно напрягаемой арматуры А600
17. Способ натяжения арматуры на упоры эл-терм.
18. Глубина заложения фундамента, м 1,65
19. Условное расчетное сопротивление грунта, МПа 0,25
20. Район строительства 3
21. Влажность окружающей среды, % 30
22. Класс ответственности здания 2

Содержание пояснительной записки

Задание на проектирование
Исходные данные для выполнения проекта
1. Компоновка конструктивной схемы здания и сбор нагрузок
1.1 Компоновка конструктивной схемы здания
1.2 Выбор расчетной схемы каркаса
1.3 Сбор нагрузок на элементы перекрытия
2. Статический расчет поперечной рамы
3. Расчет монолитного железобетонного ригеля по предельным состояниям первой группы
3.1 Расчет ригеля на прочность по сечениям, нормальным к продольной оси
4. Расчет сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом и монолитного центрально нагруженного фундамента
4.1 Расчет сборной железобетонной колонны на действие сжимающей продольной силы со случайным эксцентриситетом
4.2 Расчет монолитного центрально нагруженного фундамента
Список использованных источников
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, docx 29 (8)
