Курсовой проект Проектирование и расчет конструкций многоэтажного промышленного здания с неполным каркасом
Пятиэтажное трёхпролётное промышленное здание с неполным каркасом

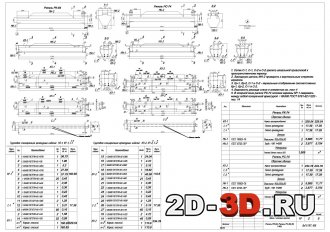

Список чертежей: схема сборного перекрытия (М 1:250), узлы (М 1:50, М 1:20, М 1:10), ригель РК-64, ригель РС-64 (М 1:50), плита перекрытия, колонна каркаса КС-1 (М 1:20), схема сборного перекрытия (М 1:250), узлы (М 1:50, М 1:20, М 1:10), фундамент.
В задачу компоновки конструктивной схемы здания входят:
- выбор направления главных и второстепенных балок монолитного перекрытия;
- выбор направления сборного неразрезного ригеля, типа плит перекрытия и формы сечения ригеля;
- определение минимальной толщины наружных несущих стен и компоновка поперечника здания;
- разбивка здания на температурные блоки;
- обеспечение пространственной жёсткости каркаса.
1. Компоновка конструктивной схемы здания.
1.1. Компоновка монолитного перекрытия.
1.2. Компоновка сборного перекрытия.
1.3. Определение минимальной толщины наружных стен и компоновка поперечника здания.
1.4. Разбивка здания на температурные блоки.
1.5. Обеспечение пространственной жёсткости каркаса здания.
2. Расчёты конструирования монолитного ребристого перекрытия.
2.1. Исходные данные.
Монолитные перекрытия возводятся из тяжёлого бетона класса В15 со следующими расчётными характеристиками: R =8,5 МПа; R =0,75 МПа; ? =0,9 – коэффициент условий работы бетона, учитывающий длительные нагрузки. Армирование выполняется арматурой класса А-400 и В-1200 со следующими расчётными характеристиками: Rs =Rsc =365 МПа – для продольной арматуры; R = 260 МПа – для поперечной на растяжение.
2.2 Конструкция монолитной плиты.
2.3. Статический расчёт плиты.
2.4. Подбор арматуры в плите.
2.5. Армирование плиты.
2.6. Рассчёт и конструирование второстепенной балки.
2.7. Определение усилий в балке от внешней нагрузки.
3.1 Конструкция плиты
Основной рабочей арматурой является напрягаемая арматура класса А – 1000 со следующими расчетными характеристиками:
Rs = 8150 кг/см2
Rsh = 9800 кг/см2
Еs= 1,9?106 кг/см2
Материалом плиты принят бетон класса В20 со следующими расчетными характеристиками:
RB = 115 кг/см2
RBt = 9 кг/см2
RB,n = 150 кг/см2
RBt,n = 14 кг/см2
3.2 Определение усилий в плите от внешней нагрузки
3.3 Расчет прочности нормальных сечений плиты. Исходные данные для расчета.
3.4 Расчет прочности наклонных сечений (расчет поперечной арматуры).
3.5 Расчёт плиты по наклонным сечениям.
3.6 Расчёт полки плиты на местный изгиб.
3.7 Расчёт плиты на монтажные нагрузки.
3.8 Армирование плиты.
4. Расчёт сборных плит перекрытия.
4.1 Конструкция.
Статистический расчёт плиты.
Определение усилий в сечениях ригеля.
4.5 Определение площади сечения продольной арматуры.
4. 8 Что бы обеспечить прочность наклеенного сечения по моменту, обрывание стержней
5. Расчёт и конструирование колонн
5.1 Конструкция колонн
5.2 Исходные данные для проектирования.
Рабочая арматура класса А-500. Поперечные стержни из арматуры А-800. Соединение стержней на сварке. Оголовки колонн устанавливаем сетками косвенного армирования из стержней класса А-500. Консоль колонн армируется стержнями класса А-500 в виде продольной арматуры. В качестве материала принимаем тяжелый бетон класса В-35
5.3 Сбор нагрузок на колонну.
5.4 Расчёт прочности колонн.
5.5 Расчет консоли колонны
5.6 Расчет армирования консоли.
5.7 Расчет стыка колонн.
Проектирование фундамента под колонну.
6.1 Исходные данные.
Здание проектируется в I климатическом районе (г. Красноярск). Глубина сезонного промерзания составляет df =2,8 м.
Грунтом основания является суглинок с расчетным сопротивлением R0 = 0,25 МПа.
Материалом принят бетон класса В – 15. Рабочая арматура класса А – 500.
6.2 Определение размеров подошвы фундамента.
6.3 Определение высоты фундамента.
6.4 Подбор арматуры в подошве фундамента.
Монолитное перекрытие состоит из взаимно перпендикулярных в плане главных и второстепенных балок, объединённых поверху единой плитой. Главные балки в середине опираются на колоны, а по краям на наружные стены. Сравнению подлежат два варианта направления главных балок: вдоль и поперёк здания. В конструктивном отношении целесообразно применять поперечное расположение главных балок.
