Монолитное и сборное перекрытия многоэтажного промышленного здания

7 418
rihhansu
6 марта 2015
  • 100

Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 2
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 58 (2)
Монолитное и сборное перекрытия многоэтажного промышленного здания
Курсовой проект

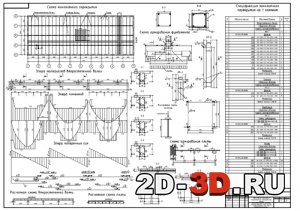

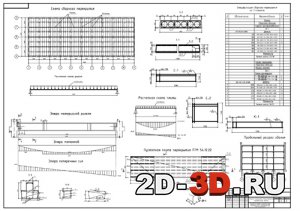

Монолитное перекрытие многоэтажного промышленного зданияСборное перекрытие многоэтажного гражданского здания

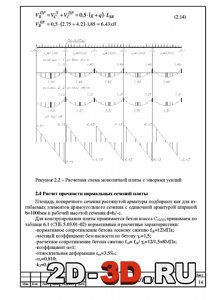

Расчетная схема монолитной плиты с эпюрами усилийСхемы вариантов монолитного междуэтажного перекрытияРасчётное сечение плиты



Список чертежей: монолитное перекрытие многоэтажного промышленного здания, сборное перекрытие многоэтажного гражданского здания.

Данный курсовой проект включает расчет и конструирование ребристого перекрытия многоэтажного гражданского здания в двух вариантах – сборном и монолитном. В сборном варианте выполняется компоновка конструктивной схемы перекрытия, расчет и конструирование пустотной  плиты. В монолитном варианте выполняется компоновка конструктивной схемы ребристого перекрытия, расчет и конструирование плиты и второстепенной балки, колонны и фундамента.

Исходные данные:
Размеры здания в плане в метрах   А х В = 22 х 60
Тип здания  -  гражданское
Количество этажей – 4, высота этажей Нэт = 3,4 м
Толщина каменных стен - 510  мм
Район строительства г. Гродно
Плита:  бетон C12/15 , арматура S500 (проволка)
Второстепенная балка: бетон C12/15, арматура S500
Нормативная временная нагрузка на перекрытие р H = 2,80 кН /м2

Содержание пояснительной записки
1 Расчёт и конструирование междуэтажного ребристого перекрытия в монолитном железобетоне
1.1 Выбор рационального расположения главных и второстепенных балок
1.2 Определение предварительных размеров поперечных сечений элементов для выбранного оптимального варианта перекрытия
2 Расчёт и конструирование монолитной балочной плиты.
2.1 Исходные данные
2.2 Определение расчетных пролетов
2.3 Определение внутренних усилий в плите
2.4 Расчет прочности нормальных сечений плиты
2.5 Конструирование плиты
3 Расчет и конструирование второстепенной балки
3.1 Определение расчетных пролетов
3.2 Подсчет нагрузок на второстепенную балку
3.3 Усилия, возникающие в балке от действия внешней нагрузки
3.4 Расчет прочности сечений, нормальных к продольной оси балки
3.5 Расчет прочности сечений, наклонных к продольной оси  балки
3.6 Построение эпюры материалов второстепенной балки
3.7 Определение длины анкеровки и нахлеста обрываемых стержней
4 Расчет и конструирование колонны
4.1 Нагрузки, действующие на колонну
4.2 Расчетная схема и определение расчетной длины колонны
4.3 Определение площади продольной арматуры
5 Расчет центрально-нагруженного отдельного фундамента под монолитную колонну
5.1 Определение глубины заложения и высоты фундамента
5.2 Определение размеров подошвы фундамента
5.3 Расчет фундаментов по прочности
6 Расчет и конструирование междуэтажного перекрытия в сборном железобетоне
6.1 Выбор расположения ригелей и плит. Назначение основ-ных  габаритных размеров элементов перекрытия
6.2 Расчет и конструирование сборной железобетонной многопустотной плиты
6.3 Определение усилий, возникающих в сечениях плиты от действия  внешней нагрузки
6.4 Расчёт прочности нормальных сечений
6.5 Расчет прочности сечений, наклонных к продольной оси плиты
6.6 Определение геометрических характеристик приведенного сечения
6.7 Расчет по образованию трещин
6.8 Расчет плиты по раскрытию трещин
6.9 Расчет плиты по деформациям
7 Расчет и конструирование сборного ригеля
7.1 Определение нагрузок и расчетных пролетов
7,2 Определение усилий, возникающих в сечениях ригеля отдействия внешней нагрузки
7.3 Расчет прочности нормальных сечений ригеля
7.4 Расчет прочности наклонных сечений ригеля
7.5 Расчет подрезки ригеля
7.6 Определение площади продольной арматуры расположенной в под-резке
7.7 Построение эпюры материалов
Список литературы
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 58 (2)
