Привод лебедки

11 668
Max
22 октября 2012
  • 0

Теги: Двухступенчатый цилиндрический
Категории: Чертежи проекты / Редукторы и приводы, детали машин
Тип проекта Кол-во листов (чертежей)
Формат

Привод  лебедки

Курсовой проект по дисциплине «Детали машин»

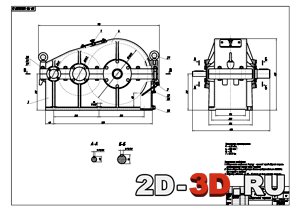

Чертеж редуктора Редуктор в разрезе, вид сверху
Вал приводной Деталировка

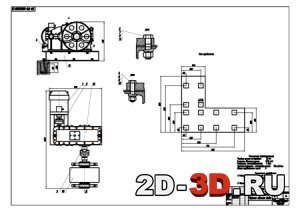

Список чертежей: сборочный чертеж редуктора на 2 листах, вал приводной, рама, привод лебедки, деталировка (вал-щестерня, вал, колесо зубчатое, крышка сквозная), спецификации.



Техническая характеристика

P  = 4.51 кВт;

n  =720 мин ;

U  = 20;

T = 59.72 Нм.



Содержание ПЗ

Введение

1 Энерго-кинематический расчёт привода

1.1 Подбор электродвигателя

1.2 Определение частот вращения и крутящих моментов на валах

2 Расчет передач редуктора

2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колес

2.2 Проектный расчёт передачи

2.3 Проверочные расчёты передачи

2.3.1 Проверочный расчёт тихоходной передачи по контактным напряжениям

2.3.2 Проверочный расчёт тихоходной передачи по напряжениям изгиба

3 Расчёт быстроходной передачи с помощью ЭВМ

4 Расчёт валов привода

4.1 Проектный расчёт всех валов привода

4.2 Проверочный расчёт тихоходного вала редуктора на усталостную выносливость

5 Подбор подшипников для валов привода

5.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование

5.2 Проверочный расчёт подшипников качения ведомого вала редуктора на динамическую и статическую грузоподъёмность

6 Расчёт шпоночных соединений

7 Выбор муфт

8 Смазка редуктора и узлов привода

9 Техника безопасности и экологичность проекта

Заключение

Список использованных источников



Чертежи в формате cdw и dwg, для Kompas3d и AutoCAD.
