Чертёж редуктора конвейера с расчетами

Курсовой проект

Редуктором называется механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата и служащий для передачи мощности от двигателя к рабочей машине. Кинематическая схема привода может включать, помимо редуктора, открытые зубчатые передачи, цепную или ременную передачи.

В данном курсовом проекте разработан привод конвейера, который включает в себя три основных узла: двигатель, передаточный механизм и исполнительный механизм. Все необходимые расчеты и пояснения особенностей конструкции оформлены в виде пояснительной записки.

Список чертежей:

1. Сборный чертеж редуктора

Содержание

Введение

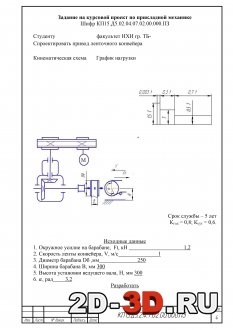

Задание на курсовой проект

1. Предварительный расчет привода

2. Расчет конической передачи

3. Конструирование валов

3.1. Диаметры валов

3.2. Элементы соединения «вал-ступица». Соединения шпоночные

3.2.1. Силовой расчет шпоночного соединения

3.3. Выбор типа подшипника и его размеров

3.4. Подбор манжетных уплотнителей

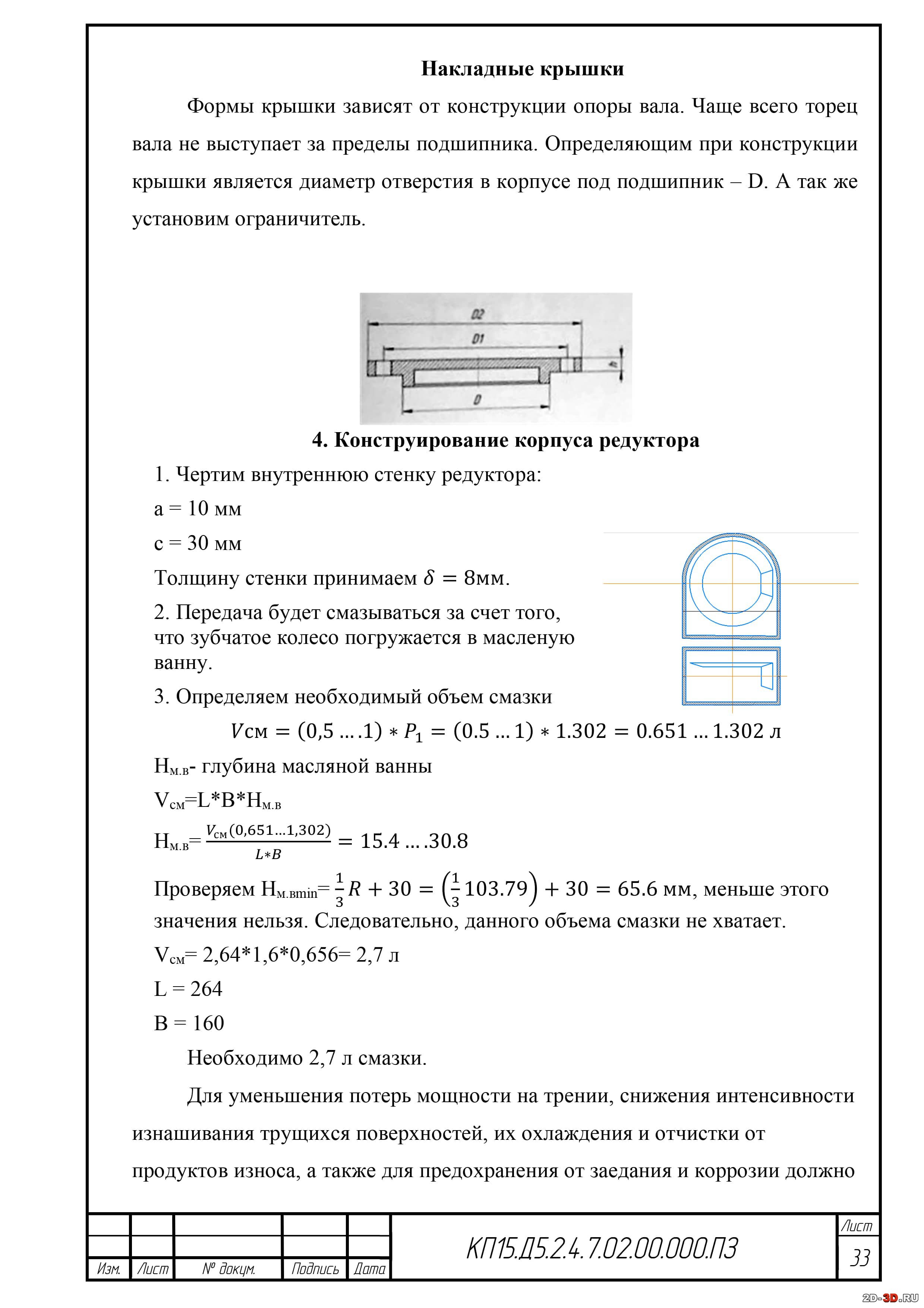

3.5. Конструирование крышек подшипников

4. Конструирование корпуса редуктора

5. Расчет вала на статическую прочность

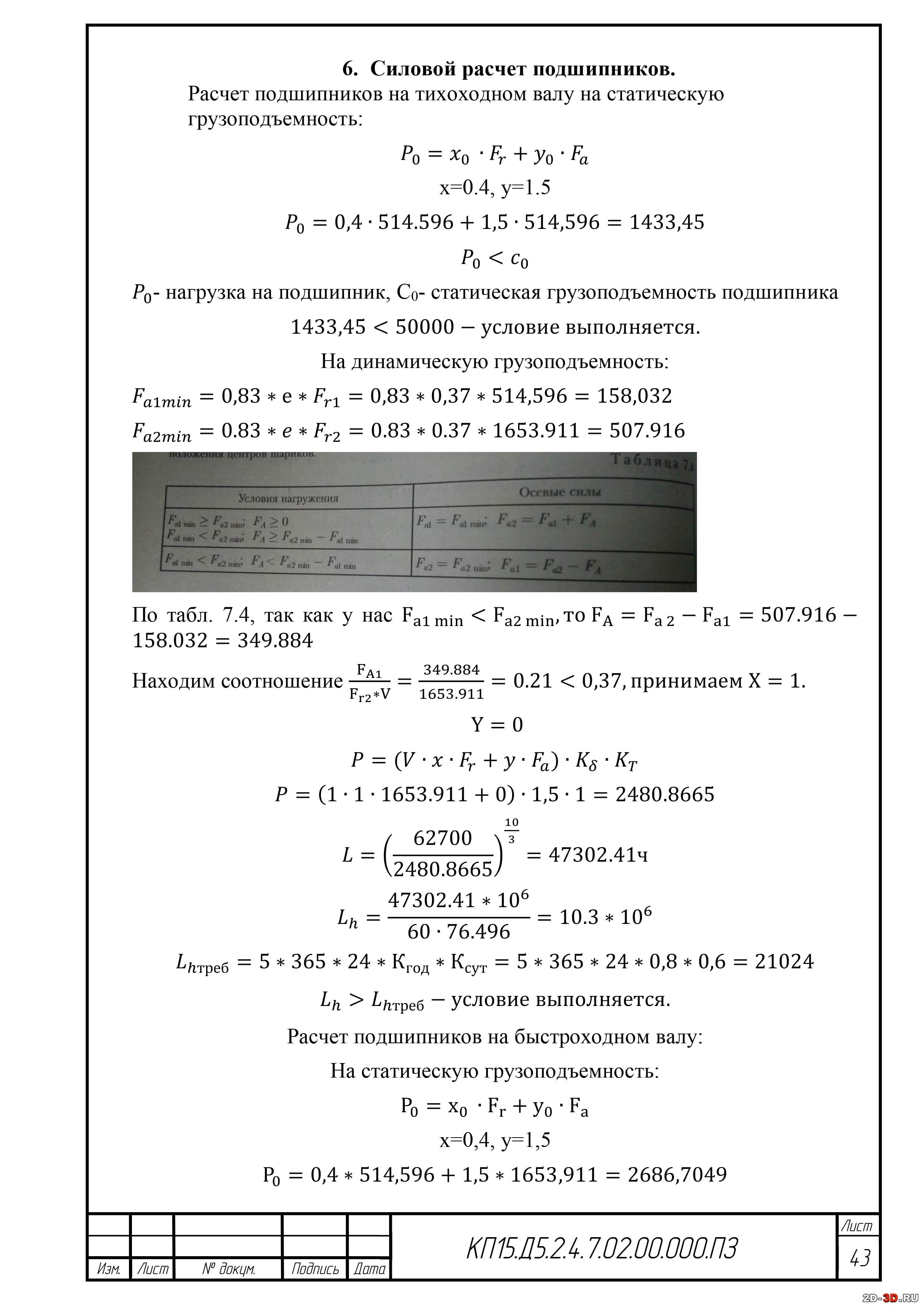

6. Силовой расчет подшипников

7. Расчет ременной передачи

8. Подбор муфт

9. Заключение

10. Список литературы

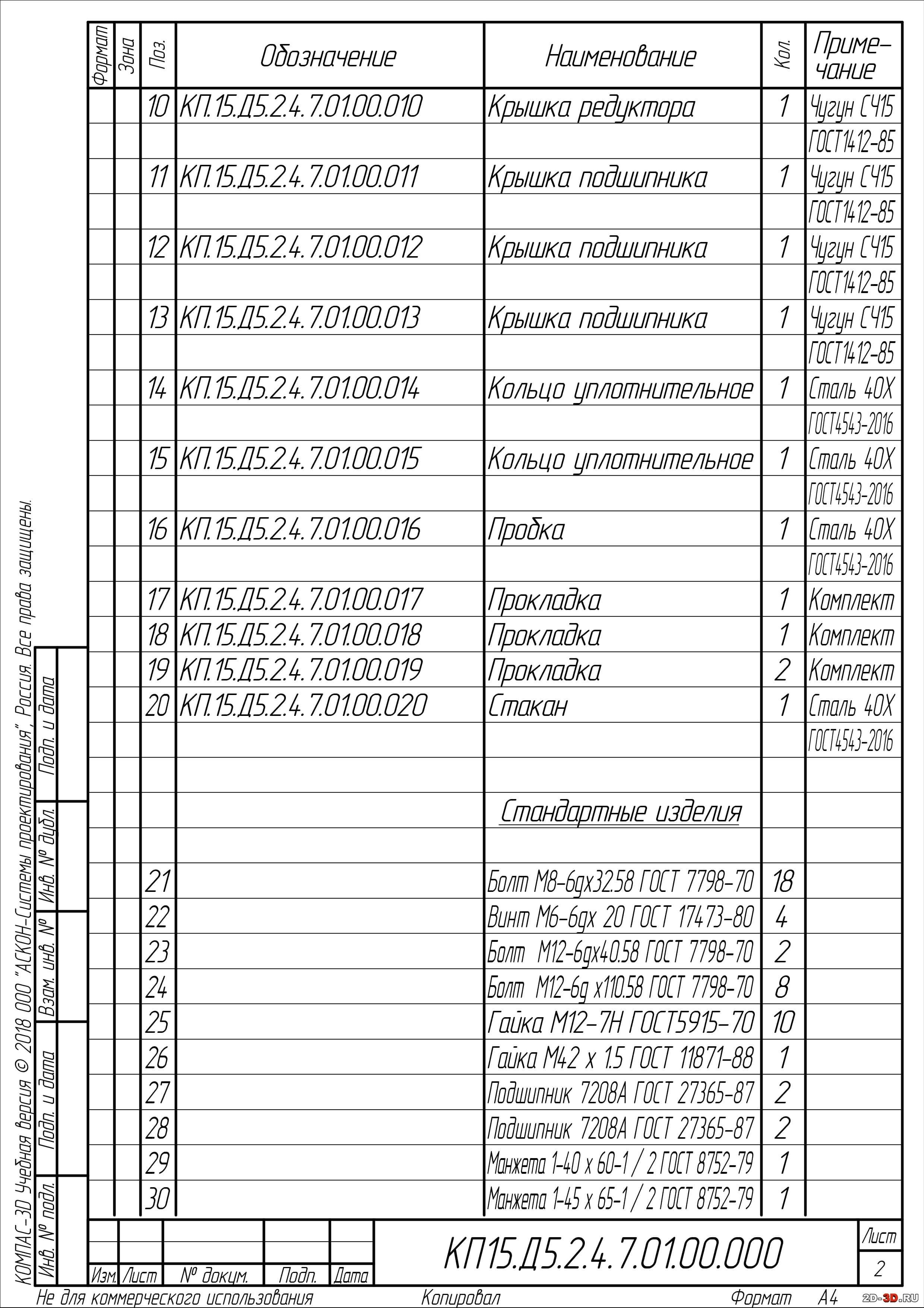

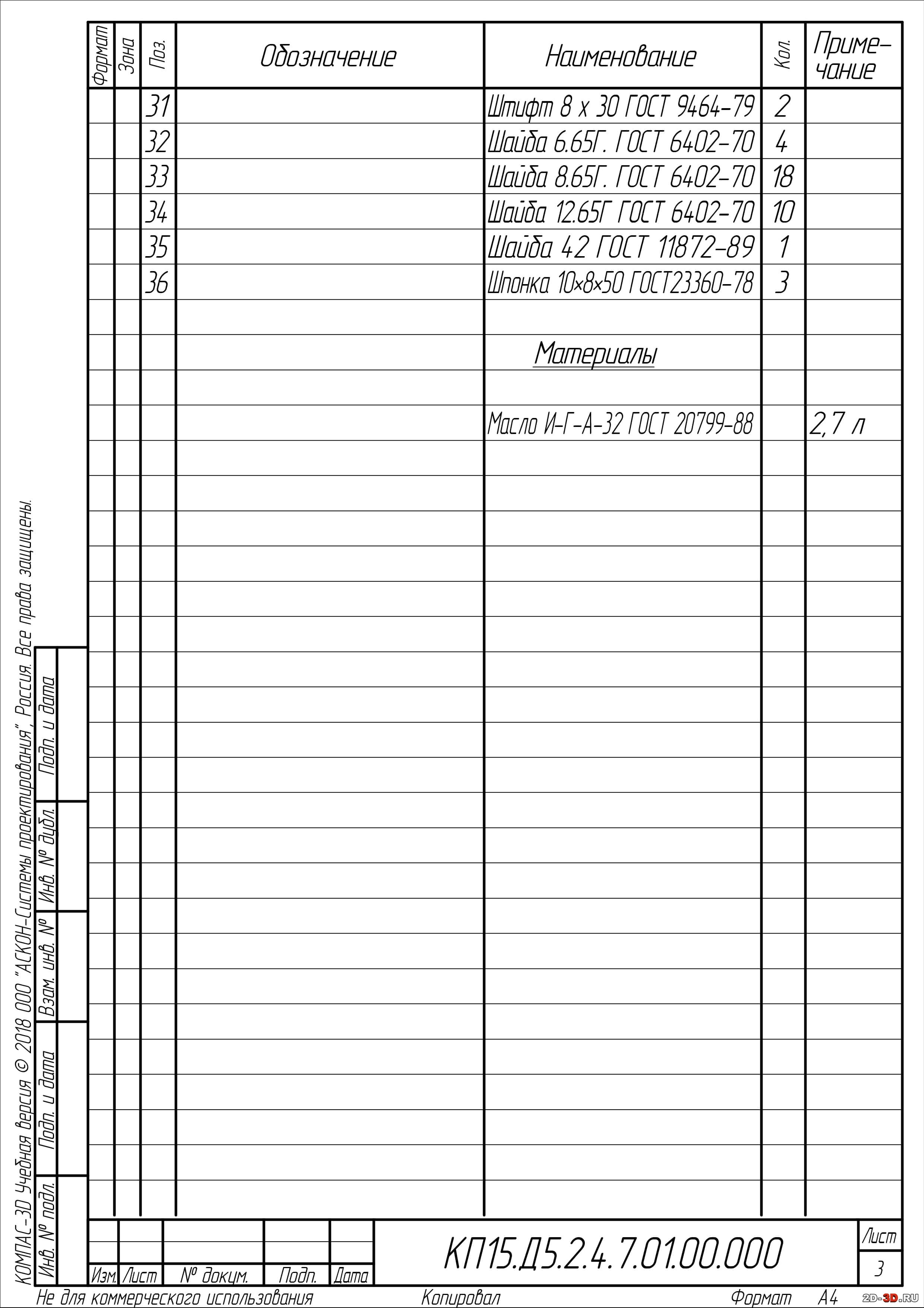

11. Спецификации

Исходные данные

1. Окружное усилие на барабане  Ft = 1,2кН

2. Скорость ленты конвейера V = 1м/с

3. Диаметр барабана Dб = 250 мм

4. Ширина барабана В = 300 мм

5. Высота установки ведущего вала, Н = 300 мм

6. Угол 3.2 рад
