Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 6
Теги: Коническо-цилиндрический
Категории: Конвейеры, перегружатели, транспортеры / Редукторы и приводы, детали машин
Тип проекта |
Учебный |
Кол-во листов (чертежей) |
Формат |
Компас, AutoCAD, Word, cdw, dwg, doc |
33 (6) |
Привод
ленточного конвейера
Курсовой учебный проект с чертежами и расчетами

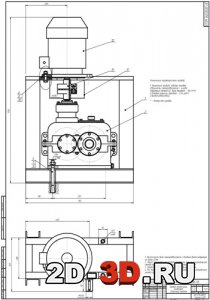

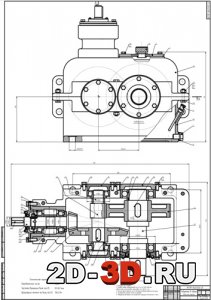

Список чертежей: привод ленточного конвейера (сборочный чертеж), редуктор в сборе, колесо зубчатое, корпус редуктора, рама сварная, вал, спецификации.
Редуктор
- механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата и служащий для
передачи вращения от вала двигателя к валу рабочей машины.
Редуктор
состоит из корпуса (литого чугунного или сварного стального) в котором размещаются
элементы передачи - зубчатые колеса, валы, подшипники и т.д.
Исходные данные:
Скорость, м/с V= 0,5 м/с
Окружное усилие на рабочем звене, Н F = 8000
Диаметр барабана, м d = 0,25
Срок службы, лет h = 7
Технические характеристики привода:
1. Назначение привода: лебедка тяговая
2.Мощность электродвигателя - 4,4кВт
3.Крутящий момент на валу барабана - 1363 Н*м
4.Угловая скорость барабана - 2,94 рад/с
5.Привод реверсивный
Техническая характеристика редуктора:
Передаточное число 25,2
Частота вращения вала поз.25 38 об/мин
Вращающий момент на валу поз.25 1362 Нм
Содержание пояснительной запискиВведение
1 Выбор электродвигателя и кинематический расчет
2 Расчет быстроходной конической передачи
3 Расчет тихоходной зубчатой передачи
4 Предварительный расчет валов
5 Конструктивные размеры шестерни зубчатых колес
6 Конструктивные размеры корпуса и крышки редуктора
7 Проверка прочности шпоночных соединений
8 Подбор подшипников и проверка их долговечности
9 Уточненный расчет валов
10 Выбор муфты
11 Смазка
12 Список использованных источников
