Редуктор двухступенчатый цилиндрическо-конический

3 554
kralill
8 апреля 2020
  • 0

Формат файлов: Компас 3D, cdw , Word, doc
Кол-во чертежей: 7
Теги: Коническо-цилиндрический Курсовая работа
Категории: Чертежи проекты / Редукторы и приводы, детали машин
Тип проекта Курсовая работа Кол-во листов (чертежей)
Формат Компас 3D, cdw , Word, doc 75
Редуктор двухступенчатый (цилиндрическо-конический)
Курсовая работа
 Редуктор двухступенчатый цилиндрическо-конический сборочный чертёж

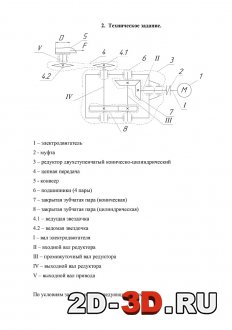

Техническое задание

Назначение редуктора – понижение угловой скорости и, соответственно, повышение вращающего момента ведомого вала по сравнению с ведущим. Редуктор – это механизм, состоящий из зубчатых или червячных передач, выполненный в виде отдельного агрегата и служащий для передачи вращения от вала двигателя к валу рабочей машины. Кинематическая схема привода может включать, помимо редуктора, открытые зубчатые передачи, цепные или ременные передачи. Перечисленные механизмы являются наиболее распространенной тематикой курсового проектирования.

Цель проектного расчета – определить геометрические размеры передачи, обеспечивающие ее работоспособность и надежность. В расчетах учитаны требования минимизации габаритов, массы и стоимости передачи.

В ходе выполнения курсового проекта автором были произведены расчеты передач по таким критериям, как металлоемкость, габаритные размеры, а также подобран оптимальный тип редуктора.


Список чертежей:

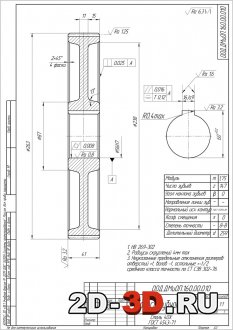

  1. Колесо зубчатое

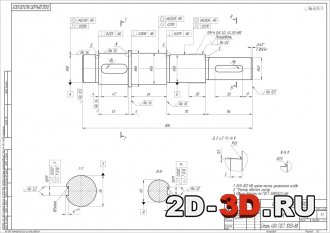

  2. Вал

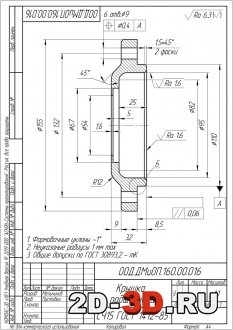

  3. Крышка подшипника
  4. Привод ленточного конвейера
  5. Сборочный чертеж редуктора

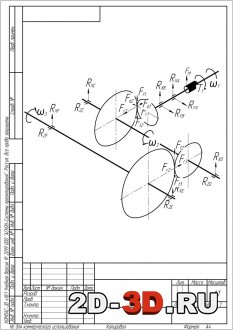

  6. Схема нагружения валов

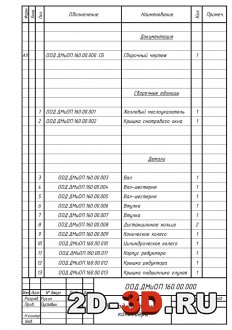

  7. Спецификация

Технические данные:

  • тяговое усилие ленте F=3,0 кН
  • скорость движения ленты v=1,25 м/с
  • диаметр барабана D = 350мм
  • срок службы закрытых передач L = 5,0 лет
  • тип привода – нереверсивный

Содержание

  1. Введение
  2. Техническое задание
  3. Кинематический расчет привода
  4. Расчет конической передачи
  5. Расчет цилиндрической передачи
  6. Расчет цепной передачи
  7. Расчет валов редуктора
  8. Проверочный расчет подшипников
  9. Проверочный расчет валов
  10. Анализ посадок
  11. Выбор сорта масла
  12. Сборка редуктора
  13. Заключение
  14. Список использованных источников

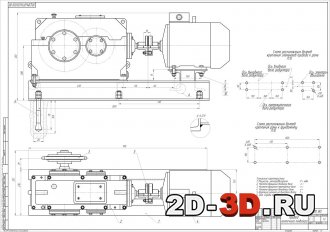

Привод чертеж  Чертёж вала редуктора

 Колесо зубчатое  Крышка  Схема нагружения валов

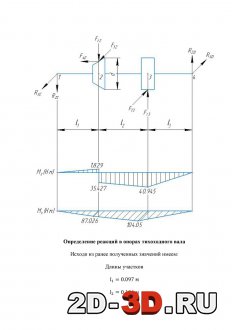

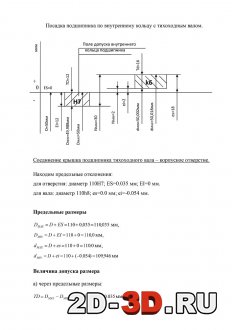

     Спецификация редуктора  Определение реакций в опорах тихоходного вала  Посадка подшипника по внутреннему кольцу


Тип проекта Курсовая работа Кол-во листов (чертежей)
Формат Компас 3D, cdw , Word, doc 75
