Привод траволатора с червячно-цилиндрическим редуктором и цепной передачей

Формат файлов: .cdw Компас-3D, .docx Word, .pdf
Кол-во чертежей: 6
Теги: МГТУ имени Баумана Вал
Категории: Чертежи проекты / Редукторы и приводы, детали машин

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	.cdw Компас-3D, .docx Word, .pdf	29 (6)

В рамках данного курсового проекта разработан привод траволатора. Траволатор представляет собой движущуюся дорожку, предназначенную для ускорения или облегчения передвижения пешеходов. В проекте были выполнены расчетно-пояснительная записка в Word, результаты расчета передач в PDF, и чертежи со спецификациями в редактируемом формате .cdw Компас-3D. Все файлы легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.

Ступени траволатора крепятся к двум тяговым пластинчатым цепям, приводимым в движение двумя звездочками, смонтированными на приводном валу. Передача вращения данному валу осуществляется с помощью червячно-цилиндрического редуктора (нижнее расположение червяка), цепной передачи и асинхронного электродвигателя. Соединение быстроходного вала и вала электродвигателя осуществляется посредством упруго-компенсирующей муфты, а соединение приводного вала и тихоходного вала редуктора – посредством цепной передачи. Ведомая звездочка оснащена предохранительным устройством для защиты привода от перегрузок.
Типовой режим нагружения – 0 (постоянный).
Расчетный ресурс 40000 часов.
Изготовление мелкосерийное – 100 штук в год.

Техническая характеристика:
Окружная сила - 15 кН
Скорость цепи - 0,75 м/с
Шаг цепи транспортера - 200 мм
Число зубьев звездочки -14
Цепь М160
Ресурс - 40000 ч
Типовой режим нагружения - 0
Объем выпуска - 100 (мелкосерийный)

Список чертежей:
1. Привод траволатора. Чертеж общего вида + спецификация
2. Редуктор червячно-цилиндрический. Сборочный чертеж + спецификация

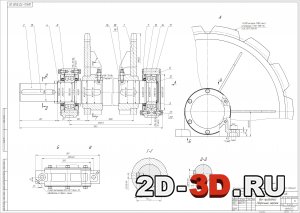

3. Вал приводной. Сборочный чертеж + спецификация

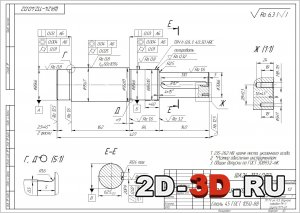

4. Вал тихоходный
5. Звёздочка ведомая. Сборочный чертеж + спецификация
6. Венец зубчатый

Содержание расчетно-пояснительной записки:
Введение
1. Кинематический расчет механизма
1.1. Выбор электродвигателя
1.2. Расчет параметров редуктора
2. Расчет передач на ЭВМ
2.1. Расчет червячной ступени редуктора
2.2. Расчет цилиндрической ступени редуктора
2.3. Расчет цепной передачи
3. Эскизное проектирование редуктора
3.1. Предварительный расчёт валов
3.1.1. Быстроходный вал
3.1.2. Промежуточный вал
3.1.3. Тихоходный вал
3.2. Определение ориентировочного расстояния между деталями
3.3. Выбор типа и схемы установки подшипников
4. Конструирование зубчатых колес
5. Расчет подшипниковых узлов тихоходного вала
5.1. Определение реакций в опорах
5.2. Расчет подшипников на ресурс
6. Расчет соединений
6.1. Расчет соединения натягом тихоходных колеса и вала
6.2. Расчет шпоночного соединения тихоходного вала и звездочки
7. Расчет на прочность тихоходного вала
7.1. Определение изгибающих моментов
7.2. Расчет на статическую прочность
7.3. Расчет на сопротивление усталости
8. Проектирование корпуса, крышек и систем регулировки
9. Система смазывания
10. Расчет предохранительного элемента
Список использованной литературы
Приложения
