Разработка привода цепного конвейера
Курсовой проект

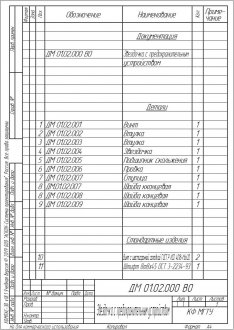

Привод цепного конвейера  Спецификация

Редуктор чертёж (Лист 1) Редуктор чертёж (Лист 2)

Задачей проекта является разработка привода цепного конвейера.

Основные технические характеристики привода:

1. Скорость цепи V=0,425 м/с
2. Общее передаточное число привода u=55,86
3. Мощность электродвигателя P=1,1 кВт
4. Частота вращения вала электродвигателя n=715 мин.


Техническая характеристика приводного вала
1. Окружная сила передаваемая цепью F=3190 H
2. Скорость цепи V=0,32 м / c
3. Частота вращения ведущей звездочки n=35,75 об/мин
4. Крутящий момент на валу ведущей звездочки Т=286,48 Н·м

Список чертежей курсового проекта
  1. Вал (+спецификация)
  2. Колесо
  3. Звездочка с предохранительным устройством(+спецификация)
  4. Вал приводной
  5. Привод цепного конвейера(+спецификация)
  6. Редуктор (лист 1)(+спецификация)
  7. Редуктор (лист 1)
Техническая характеристика редуктора
  1. Общее передаточное число U=55,86
  2. Вращающий момент на тихоходном валу Т=286,48[Нм]
  3. Частота вращения тихоходного вала n=35,75[об/мин]
  4. Коэффициент полезного действия 0,871
  5. Степень  точности изготовления передач 8-С
Характеристики зацепления
  1. Число зубьев: шестерни Z=20, Z=28; колеса Z=100, Z=112
  2. Ширина шестерен расчетная в=42, в=45
  3. Модуль нормальный m=2 мм, m=2 мм
В курсовом проекте выбран электродвигатель АИР90LВ8, который имеет следующие параметры: Рэд = 1,1 кВт, nэд = 715 мин-1 . Определено общее передаточное число uобщ=55.86.

Проведена проверка подшипников тихоходного вала редуктора по динамической грузоподъёмности и расчётному ресурсу. Выполнен расчёт тихоходного вала на усталостную прочность и жёсткость. Произведен расчет цепной передачи. По условию напряжения смятия проверены шпоночные соединения. Произведён  расчёт предохранительного устройства.

Оглавление

Введение
1.    Назначение и область применения привода
2. Техническая характеристика привода
2.1 Выбор электродвигателя
2.2. Определение частоты вращения приводного вала:
2.3. Определение частоты вращения вала электродвигателя:
2.4. Определение общего передаточного числа и разбивка его по ступеням:
2.5. Определение мощности, частоты вращения и крутящего момента для каждого вала.
3. Описание и обоснование выбранной конструкции привода
4. Расчеты, подтверждающие прочность конструкции
4.1 Расчет диаметров валов
4.2 Выбор подшипников
4.3 Проверка подшипников тихоходного вала по динамической грузоподъемности
4.4 Проверочный расчет наиболее нагруженного вала на усталостную прочность и жесткость
4.5 Конструирование корпусных деталей
4.6 Выбор и расчет шпоночных соединений
4.7 Конструирование зубчатых колес
4.8 Выбор смазки редуктора
4.9 Расчет цепной передачи
4.10 Результаты расчета зубчатой передачи
4.11 Расчет предохранительного устройства
4.12 Расчет звездочки для тяговых пластинчатых цепей
5. Проектирование металлоконструкции привода конвейера
6. Описание организации работ с применением разрабатываемого привода
Заключение
Список используемой литературы
Приложение А
  1. Определение внутренних силовых факторов
  2. Вычисление геометрических характеристик опасных сечений вала
  3. Расчет вала на статическую прочность
  4. Расчет вала на сопротивление усталости

Колесо Вал

Вал приводной

Описание и обоснование выбранной конструкции привода Определение общего передаточного числа Проверочный расчет наиболее нагруженного вала

КФ МГТУ им. Н.Э. Баумана

Задачей проекта является разработка привода цепного конвейера.
Привод состоит из  электродвигателя, редуктора, приводного вала, цепной передачи с предохранительным устройством, быстроходного вала,  промежуточного вала,  тихоходного вала, колес промежуточной ступени,
колес тихоходной ступени.
В результате работы должно быть получено :
  1. Редуктор, спроектированный по заданному крутящему моменту и частоте вращения выходного вала.
  2. Электродвигатель, который мы выбираем из справочника. Электродвигатели характеризуются номинальной мощностью и номинальной частотой вращения ротора.
  3. Проверка тихоходного вала редуктора на усталостную прочность и жесткость
  4. Цепная передача, подобранная по крутящему моменту и передаточному отношению.
Вариант обуславливается типом редуктора (в данном случае двухступенчатый цилиндрический редуктор).
Тип проекта Курсовой проект Кол-во листов (чертежей)
Формат Компас-3D, cdw, word, doc, pdf 44(7)
