Проектирование и исследование механизмов поперечно-строгального станка с качающейся кулисой, Вариант 3В

3 169
Тханг Ле
11 июня 2023
  • 0

Формат файлов: .cdw, .frw, Компас-3D, pdf, .xmcd, MathCAD
Кол-во чертежей: 6
Теги: МГТУ имени Баумана
Категории: Чертежи проекты / ТММ
Тип проекта Курсовой Кол-во листов (чертежей)
Формат .cdw, .frw, Компас-3D, pdf, .xmcd, MathCAD 45 (6)
Проектирование и исследование механизмов поперечно-строгального станка
с качающейся кулисой
Курсовой проект по ТММ. Вариант: 3В

Кулачковый механизм Определение закона движения механизма

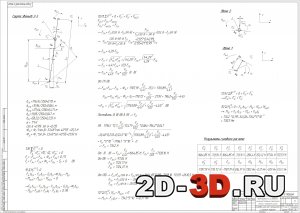

Проектирование зубчатой передачи и планетарного редуктораСиловой расчет механизма с учетом трения лист 2

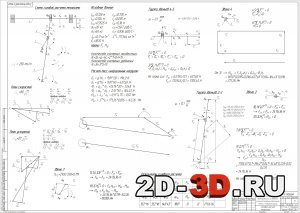

Силовой расчет механизма с учетом тренияСиловой расчет механизма

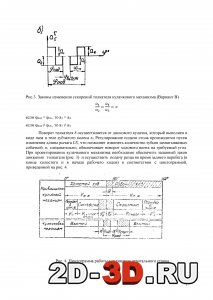

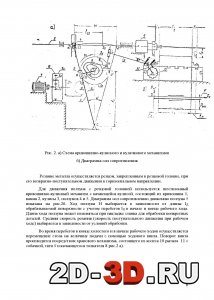

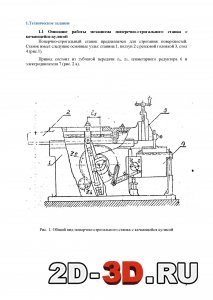

Тех. заданиеТех. задание лист 2Тех. задание лист 3

В курсовой работе выполнено проектирование Проектирование и исследование механизмов поперечно – строгального станка с качающейся кулисой.
В расчетно-пояснительной записке приведено:
Проектирование основного механизма механизмов поперечно – строгального станка, исследовано его движение;
Кинетостатический силовой расчет основного рычажного механизма;
Проектирование цилиндрической эвольвентой зубчатой передачи;
Проектирование двухрядного планетарного механизма;
Проектирование кулачкового механизма с поступательно движущимся толкателем.
Пояснительная записка к курсовой работе «Проектирование и исследование механизмов поперечно – строгального станка с качающейся кулисой» содержит 45 страниц машинописного текста, 41 рисунка, 5 таблиц, 5 приложений. Графические материалы курсового проекта выполнены на 4 листах формата А1.

В ходе выполнения курсового проекта получены следующие результаты:
1. Спроектирован механизм поперечно-строгального станка с качающейся кулисой и определён закон его движения при установившемся режиме работы ω11(φ)
Приведенный момент инерции первой группы звеньев: J1пр = 171,364 кгм2
Приведенный момент движущих сил: Mдпр = 148,8 Нм;
Средняя мощность рабочей машины: Nср = 1138 Вт;
2. Для заданного положения механизма проведен силовой расчет, определены реакции в кинематических парах механизма и момент сопротивления (см. таблица 4). Результаты расчета совпали со значением момента сопротивления на первом листе проекта.
Таблица 4. Результаты силового расчета
F45F34F50F21F23F30F10M1
1705,45 Н1705,45 Н637,65 Н2476,36 Н2476,36 Н925,13 Н2476,36 Н151,88 Нм
φ 34M50M45φ21φ 30M23φ10
180°271,26 Нм0352°16'146°45'0352°16'

3. Спроектирована прямозубая цилиндрическая эвольвентная зубчатая передача  числами зубьев колес , коэффициент смещения , коэффициентом торцевого перекрытия
4. Спроектирован однорядный планетарный редуктор с тремя сателлитами z1=19, z2=83, z3=185 и передаточным отношением, равным U1=10,724.
5. Спроектирован кулачковый механизм с качающимся толкателем с максимальным ходом hB=0,08 м, максимально допустимым углом давления αдоп=35°, длиной рычага толкателя l2=0,4м, радиусом начальной шайбы кулачка r0=0,28м, радиусом нижнего выстоя R0=0,2м, радиусом ролика толкателя rp=0,07, межосевым расстоянием aw=0,45м.

Список чертежей:
1. Кулачковый механизм;

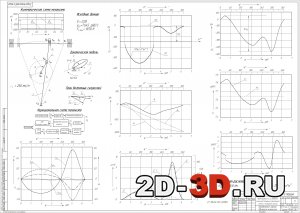

2. Определение закона движения механизма;

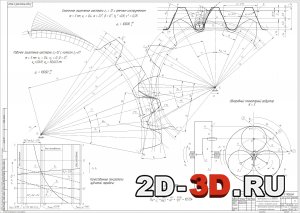

3. Проектирование зубчатой передачи и планетарного редуктора;

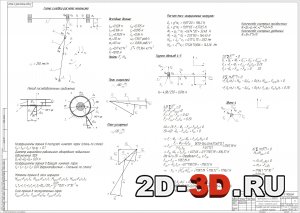

4. Силовой расчет механизма с учетом трения;
5. Силовой расчет механизма с учетом трения - лист 2;
6. Силовой расчет механизма.

Содержание расчетно-пояснительной записки:
1.Техническое задание
1.1 Описание работы механизма поперечно-строгального станка с качающейся кулисой
2. Проективрование кривошипно-кулсного механизма и поределение закона его движения
2.1 Функциональная схема
2.2 Структурный анализ механизма
2.3 Размеры механизма
2.4 Кинематические передаточные функции
2.5 Динамическая модель
2.6 Сила сопротивления
2.7 Суммарный приведенный момент сил
2.8 Приведенные моменты инерции II группы звеньев
2.9 Кинетическая энергия II группы звеньев
2.10 Суммарный график моментов сил и работы
2.11 Изменения кинетической энергии I группы звеньев
2.12 Момент инерции I группы звеньев и маховика
2.13 Средняя мощность рабочей машины:
2.14 Угловая скорость механизма
2.15 Угловое ускорение механизма
Результаты по первому листу курсовой работы
3. Силовой расчёт механизма
3.1 Постановка задачи
3.2 Допущения
3.3 Выбор метода решения
3.4 Исходные данные
3.5 Скорости точек механизма
3.6 Ускорения точек механизма
3.7 Силы и моменты сил инерции
3.8 Силовой расчёт
Результаты по второму листу курсовой работы
4. Проектирование зубчатой передачи и планетарного редуктора
4.1 Выбор коэффициента смещения реечного инструмента
4.2 Геометрический расчет эвольвентной зубчатой передачи:
4.3 Построение схемы станочного зацепления и профиля зуба
4.4 Построение проектируемой зубчатой передачи
Результаты по третьему листу курсовой работы
5. Проектирование кулачкового механизма
5.1. Исходные данные
5.1 Построение кинематических диаграмм
5.2 Определение основных размеров кулачкового механизма
5.3 Построение профиля кулачка
5.4 Построение диаграммы изменения угла давления в кулачковом механизме
Результаты по четвертому листу курсовой работы
6. Заключение
7. Список используемого ПО.
8. Литература



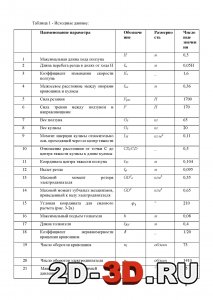

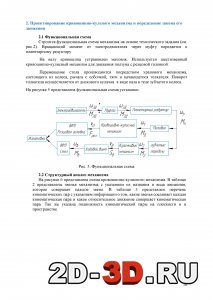

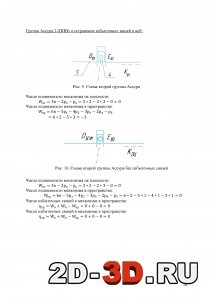

Исходные данныеФункциональная схемаГруппа Ассура

ФАКУЛЬТЕТ «Факультет робототехники и комплексной автоматизации»
КАФЕДРА «Теории механизмов и машин»
ТММ
МГТУ им. Н.Э. Баумана
Ключевые слова: механизмов поперечно – строгального станка с качающейся кулисой, закон движения, кулисный механизм, силовой расчет, кулачковый механизм, аналитическое исследование, зубчатое зацепление, планетарный редуктор, эвольвента.
