Двухступенчатый цилиндрический соосный редуктор с клиноременной и цепной передачи

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 5
Теги: Двухступенчатый цилиндрический
Категории: Чертежи проекты / Редукторы и приводы, детали машин

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	81 (5)

Задачей курсового проекта является разработать привод. Привод состоит из электродвигателя, клиноременной передачи, цилиндрического двухступенчатого соосного редуктора, цепной передачи и вала рабочего органа.
В соответствии с ГОСТ 1284.1-89 клиновые ремни общего назначения выпускаются шести различных сечений: Z(О), A, B(Б), С(В), D(Г) и Е(Д). Несущим элементом может быть любой слой ткани (кордтканевые ремни), либо корд в виде полиамидного шнура или стального троса (кордшнуровые ремни). Резина является заполнителем, обеспечивающим эластичность ремня, а тканевая обертка предохраняет от изнашивания и увеличивает прочность. Для каждого сечения ремня определена допускаемая (в определенных условиях работы) мощность, что позволяет свести расчет передачи к подбору сечения и числа ремней по графикам и таблицам. Допускаемая скорость ремней без троса – до 25…30 м/с, со стальным тросом – до 60 м/с. Передаточные числа передачи могут достигать 7…10.
Для сельхозмашин и автотракторной промышленности выпускаются узкие ремни сечений УО, УА, УБ, УВ. Они обладают более высокой тяговой способностью из-за лучшего распределения нагрузки по ширине несущего слоя. Вследствие этого с помощью узких ремней можно существенно сократить габариты передачи. Конструкции шкивов клиноременных передач определены ГОСТ 20889-88.

Привод механический – технические характеристики:
1. мощность электродвигателя, кВт: Рдв = 7,5
2. Частота вращения вала электродвигателя мин^-1: Пдв = 960
3. Передаточное число привода: Uo = 19,2
4. Передаточное число редуктора: Uред = 7
5. Передаточное число ременной передачи: Uрем = 1,6
6. Передаточное число цепной передачи: Uцеп = 1,7
7. Частота вращения вала рабочего органа, мин^-1: Про = 50
8. Вращающий момент на валу рабочего органа, Нм: Тро = 955

Редуктор двухступенчатый – технические характеристики
1. Передаваемая мощность, кВт: 5,6
2. Частота вращения выходного вала редуктора, мин^-1: 85,7
3. Крутящий момент на выходе редуктора, Нм: 618,4
4. Расчетный суммарный срок службы, ч: 14673
5. Передаточное число редуктора: 7

Исходные данные:
Р вых=7 кВт; n вых=50 об/мин; n вх=1500 об/мин.

Список чертежей:

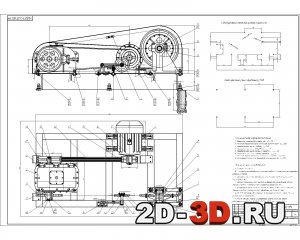

1. Привод механический - монтажный чертеж со спецификацией
2. Редуктор двухступенчатый - сборочный чертеж со спецификацией
3. Редуктор двухступенчатый (2 чертеж)

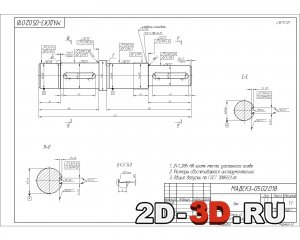

4. Вал
5. Колесо зубчатое

Содержание расчетно-пояснительной записки:
ВВЕДЕНИЕ
1 ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ РАСЧЕТ
2 ОПРЕДЕЛЕНИЕ МОЩНОСТЕЙ И ПЕРЕДАВАЕМЫХ КРУТЯЩИХ МОМЕНТОВ
3 РАСЧЕТ ПЕРЕДАЧ
3.1 Расчет клиноременной передачи
3.2 Расчет цилиндрической косозубой передачи второй ступени
3.3 Расчет цилиндрической косозубой передачи первой ступени
3.4 Расчет цепной передачи
4 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ДИАМЕТРОВ ВАЛОВ
5 ПРЕДВАРИТЕЛЬНЫЙ ПОДБОР ПОДШИПНИКОВ
6 КОМПОНОВОЧНАЯ СХЕМА И ВЫБОР СПОСОБА СМАЗЫВАНИЯ ПЕРЕДАЧ И ПОДШИПНИКОВ; ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КОРПУСНЫХ ДЕТАЛЕЙ
7 РАСЧЕТ ВАЛОВ
7.1 Общие параметры
7.2 Расчет быстроходного вала
7.3 Расчет промежуточного вала
7.4 Расчет тихоходного вала
8 ПОДБОР ПОДШИПНИКОВ ПО ДИНАМИЧЕСКОЙ ГРУЗОПОДЪЕМНОСТИ
8.1 Расчет подшипников быстроходного вала
8.2 Расчет подшипников промежуточного вала
8.3 Расчет подшипников тихоходного вала
9 ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
10 НАЗНАЧЕНИЕ ПОСАДОК, ШЕРОХОВАТОСТЕЙ ПОВЕРХНОСТЕЙ, ВЫБОР СТЕПЕНЕЙ ТОЧНОСТИ И НАЗНАЧЕНИЕ ДОПУСКОВ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ
11 СБОРКА РЕДУКТОРА, РЕГУЛИРОВКА ПОДШИПНИКОВ И ЗАЦЕПЛЕНИЙ
ЛИТЕРАТУРА
