Формат файлов: .pln ArchiCAD
Кол-во 3D моделей: 1
Кол-во чертежей: 9
Теги: 9 этажей
Категории: Архитектурные чертежи. Многоэтажные дома и здания / ArhiCAD
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
.pln ArchiCAD |
(9) |
Секционный 9-ти этажный жилой дом с первым коммерческим этажом
Проект с 3D моделью и чертежами в редактируемом формате .pln ArchiCAD
В проекте выполнен секционный жилой дом с первым коммерческим этажом, бескаркасный со стеновой несущей конструкцией с незадымляемой лестницей N1, техническим этажом и плоской кровлей. Внутри проекта находятся 3D модель и чертежи в редактируемом формате .pln ArchiCAD. Все файлы в проекте легко редактируются, что позволяет использовать их в своих целях, как вариант – в качестве шаблона или примера для ваших работ.
Список 3D моделей:1. Секционный 9-ти этажный жилой дом

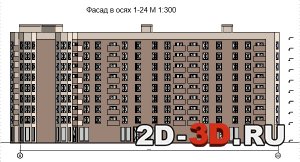

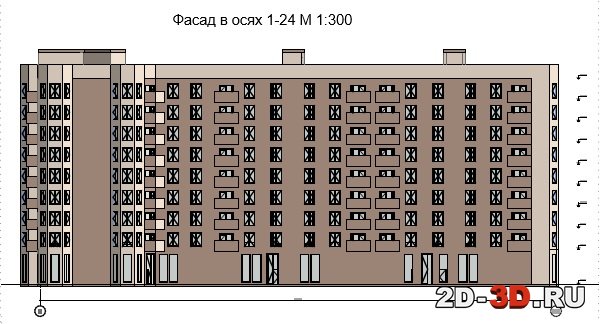

Список чертежей:1. Фасад в осях 1-24 М 1:300

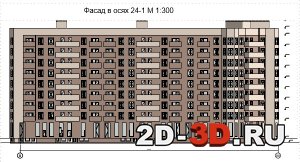

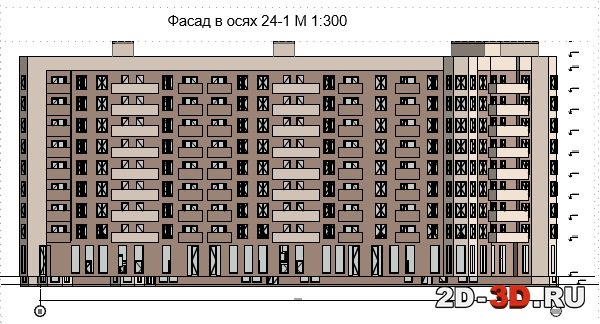

2. Фасад в осях 24-1 М 1:300
3. Фасад в осях А-Т М 1:300

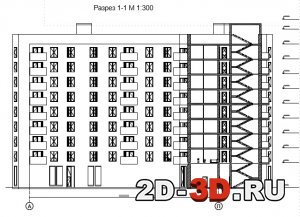

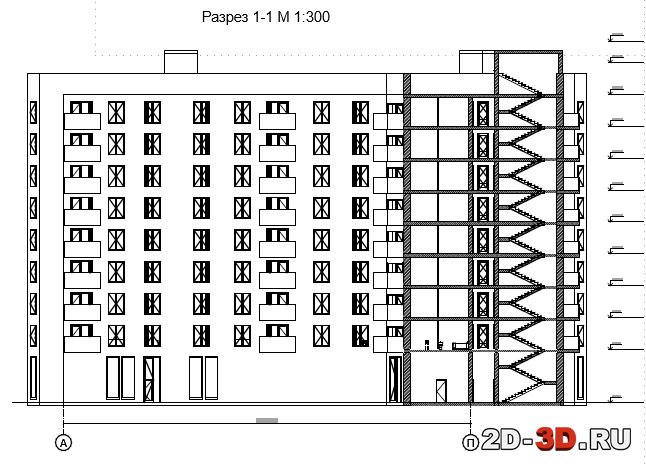

4. Разрез 1-1 М 1:300
5. План кровли М 1:400
6. Ситуационная схема М 1:3500

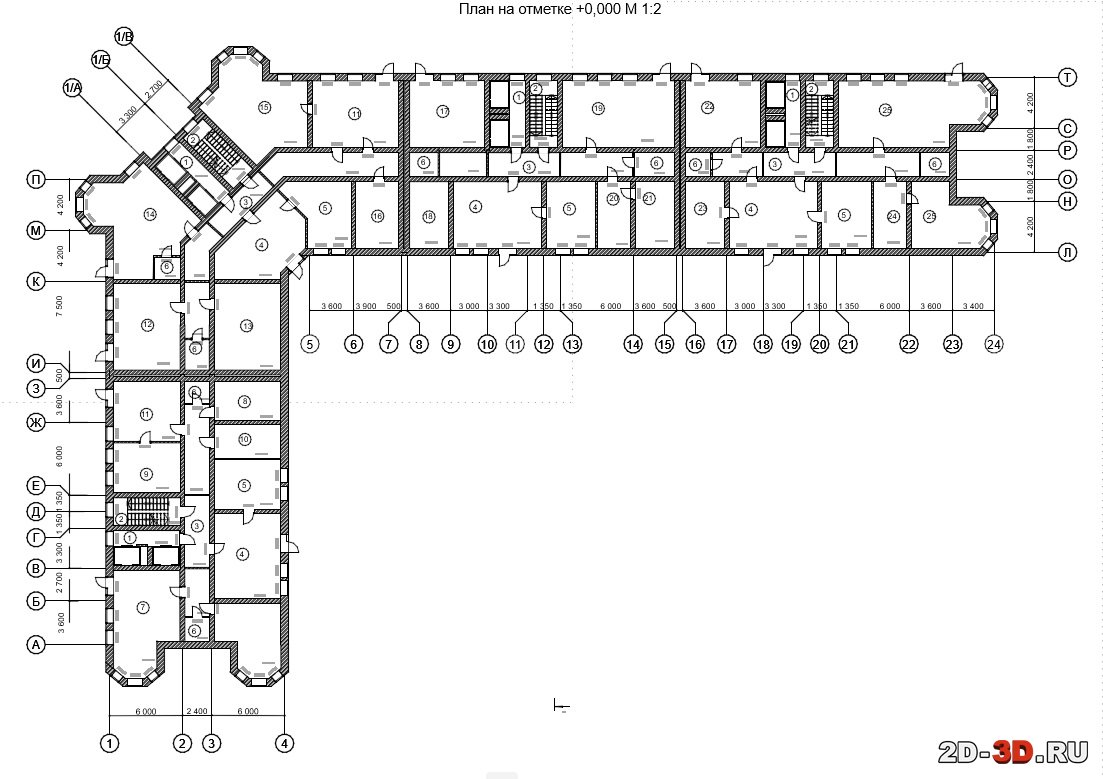

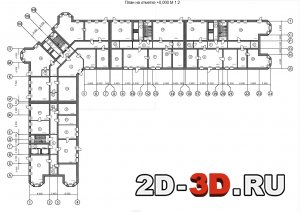

7. План на отметке +0,000 М 1:2
8. План на отметке +5000 +8000 +11000 +14000 +17000 +20000 +23000 +26000 М 1:200
9. Экспликация помещений
