9-ти этажный 6-подъездный жилой дом города Актау. Дипломный проект на казахском языке с запиской и чертежами в редактируемом формате .dwg AutoCAD.

1 325
Zarina1997
24 декабря 2024
  • 0

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 17
Теги: 9 этажей
Категории: Архитектурные чертежи. Многоэтажные дома и здания / На казахском
Тип проекта Дипломный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 93 (17)
9-ти этажный 6-подъездный жилой дом города Актау. Ақтау қаласының 9 қабатты 6 кіреберіс тұрғын үйі
Дипломный проект на казахском языке с запиской и чертежами в редактируемом формате .dwg AutoCAD

Қасбет 20-1, Қасбет А-Р, Қасбет Р-А, түйін-1Бірінші (коммерциялық) қабат жоспары -0.000  белгісінде
Жертөле (паркинг) қабатының жоспары -3.400  белгісінде, түйіндерҚасбет 1-20, Бас жоспар
Қима 1-1, Қима 2-2, Қима 3-3, лифт (3,4-подъезд) бойынша ғимараттың қимасыТиптік қабат жоспары +14.600, +18.100, +21.600, +25.100, 28.600 белгісінде
Лист пояснительной записки 1Лист пояснительной записки 2Лист пояснительной записки 3

В данной работе спроектирован элитный жилой комплекс с многоэтажной автостоянкой в Актау, 58,55 х 103,1 м. 9 этажей, 6 подъездов. В подвале дома имеется парковочное место. Конструктивная схема здания представляет собой монолитный железобетонный каркас. Файлы в проекте можно редактировать и использовать в своих целях.

Біздің жобалап отырған дипломдық жобамызда Актау қаласындағы көп қабатты тұрағы бар элиталық тұрғын үй кешенін жобаладық.
Дипломдық жобада сәулеттік-құрылыстық бөлімде құрылыстың климаттық ауданы ҚНжЕ және қағидалар жинағы бойынша карастырылды.
Жобаланған ғимараттың бас жоспары архитектуралық жобаға сай істелінді, қиын рельефтерді рационалды қолдану ескерілді, санитарлық және өрт қауіпсіздігінің нормасын қадағаланды.
Ғимараттарды салғанда негізгі қондырғылар мен іргетасты орнатқандағы шығынды азайту ескерілу керек, материалдарды экономдап ұстау, бірақ шығынын азайтқанмен беріктігін жоғалтпау қажет жағы қарастырылды.
Дипломдық жобада келесі іс-шаралар орындалған: ғимараттың көлемдік- жобалық және конструктивтік шешімдері, бас жоспары, қоршаған конструкциялардың жылу-техникалық есебі жасалынды. Ғимараттың жеке конструктивтік элементтерінің есебі көрсетілген. Бұл жоба экологиялық,санитарлы-гигиеналық, өртке қарсы шараларға, басқада ережелерге, мөлшерлерге сәйкес жасалынды.

Атырау мұнай және газ университеті / Осьтерде: 58,55 x 103,1 м. / Дипломдық жобада 9 қабатты, 6 подъезді, Үйде жертөлесі бар тұрақ бар. Ғимараттың құрылымдық схемасы бағандардан, тіректерден және еденнің қатты дискісінен тұратын монолитті темірбетон жақтауынан тұрады. / Құрамы: 17 парақ сызбалар + Түсіндірме жазба

Список чертежей:
1. Қасбет 1-20, Бас жоспар
2. Қасбет 20-1, Қасбет А-Р, Қасбет Р-А, түйін-1
3. Қима 1-1, Қима 2-2, Қима 3-3, лифт (3,4-подъезд) бойынша ғимараттың қимасы
4. Жертөле (паркинг) қабатының жоспары -3.400  белгісінде, түйіндер

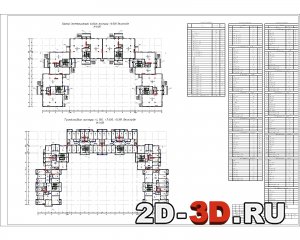

5. Бірінші (коммерциялық) қабат жоспары -0.000  белгісінде. Типтік қабат жоспары +4.100, +7.600, +11.100 белгісінде
6. Типтік қабат жоспары +14.600, +18.100, +21.600, +25.100, 28.600 белгісінде
7. Техникалық қабат жоспары +32.100,  қозғалтқыш бөлмесінің жоспары +134,900 белгісінде, түйіндер
8. Шатыр жоспары -34.900  белгісінде, түйіндер
9. Жабын тақталарының орналасуы -0,300; +3,800; +7,300; +10,800 белгісінде, түйіндер
10. Қазаншұңқыр жоспары, Іргетас плитасының жоспары -4,100 белгісінде, түйіндер
11. Іргетас плитасының төменгі және үстіңгі арматурасының орналасу схемасы - 4,100 м белгісінде
12. Қосымша төмегі және үстіңгі іргетас плитасын арматуралау схемасы, түйіндер
13. Ұстындар мен монолитті темірбетон қабырғаларының орналасу схемасы  -3400; +10,800 белгісінде
14. Монолитті т/б учаскесі (қалыптық сызба, арматуралау)
15. Еден плитасын бетондау схемасы
16. Құрылыстың бас жоспары
17. Өндіріс жұмыстарының күнтізбелік графигі

Содержание расчетно-пояснительной записки (МАЗМҰНЫ):
Кіріспе.
1. Сәулет – құрылыс бөлімі
1.1 Берілген мәліметтер.
1.1.2. Құрылыс аймағының табиғи-климаттық жағдайлары
1.1.3. Құрылыс алаңының инженерлік-геологиялық жағдайлары
1.2. Бас жоспар
1.2.1. Автомобильдерді уақытша сақтауға арналған жолдар, өтпе жолдар мен алаңдар
1.2.2. Аумақты абаттандыру және көгалдандыру
1.2.3. Тік жоспарлау және су бұру
1.3. Сәулет-жоспарлау шешімдері
1.4. Конструктивтік шешім.
1.5. Қоршау конструкциясының жылу техникалық есебі
1.5.1 Қабырға конструкциясының есептелуі
1.5.2 Жабынның жылу техникалық есебі
1.6. Ғимаратты инженерлік жүйелермен жабдықтау
1.6.1 Жылыту және желдету
1.6.2. Жылыту
1.6.3. Желдету
1.6.4. Ғимараттың тұрғын бөлігіне арналған түтін шығару жүйесі
1.6.5. Ішкі сумен жабдықтау және кәріз жүйесі
1.6.6. Тұрмыстық кәріз жүйесі
1.6.7. Өрт сөндіру
1.6.8. Ішкі суағар
1.6.9. Жүйелер және байланыс.
2. Есептік - құрылымдық бөлім.
2.1. Жүк пен жүктемелер
2.1.2. Тұрақты жүктемелер.
2.1.3. Еден құрылымының өзіндік салмағы
2.1.4. Шатыр мен парапеттің өзіндік салмағы
2.1.5. Сыртқы қабырғалардың өзіндік салмағы
2.1.6. Арақабырғалардың өзіндік салмағы
2.1.7. Уақытша жүктемелер.
2.2. Ғимараттың конструктивтік схемалары
2.2.1. Есептік схема.
2.2.2. Элементтердің қаттылығы
2.2.3. Белгілердің белгіленуі және ережелері
2.2.4. Күшейту модульдері
2.2.5. Есептелген күштер комбинациясы
2.2.6. Есептелген жүктемелердің комбинациясы
2.3. Ғимаратқа түсетін жүктемелердің есептік схемалары
2.3.1. Ғимараттың меншікті салмағы (схемасы).
2.3.2. Еденнен түсетін жүктеме.
2.3.3. Жабыннан түсетін жүктеме.
2.3.4. Пайдалы жүктеме.
2.3.5. Қар жүктемесі
2.3.6. Сыртқы қабырғалардан түсетін жүктемелер
2.3.7. Арақабырғалардан түсетін жүктемелер.
2.3.8. Жел жүктемесі
2.4. Жергілікті осьтердің белгіленуі
2.4.1. Арқалықтар бүгілуі
2.4.2. Іргетас (арматуралау).
2.4.3. Ригельдерді арматуралау
2.4.4. Ұстындарды арматуралау
2.4.5. Монолитті темірбетон учаскесі (майысу).
2.4.6. Қаттылық диафрагмасы (арматуралау).
3. Өндірістік-экономикалық бөлім.
3.1. Құрылыстың бас жоспарын жобалау
3.2. Технологиялық карталарды жобалау
3.3. Құрылыс алаңын ұйымдастыру
3.4. Механизмге қажеттілік.
3.4.1. Машиналарға, жабдықтарға, инвентарға қажеттілік.
3.5. Сметалық құжаттарды құрастыру
3.5.1. Құрылыс құнының сметалық калькуляциясы
3.5.2. Объектілік смета 2-1
3.5.3. ЛОКАЛЬДІ (ЖЕРГІЛІКТІ) СМЕТА 2-1-2
3.6. Еңбекті қорғау
3.6.1. Негізгі қауіптілік және зияндылық сипаттамасы
3.6.2. Өндірістік санитария және еңбек гигиенасы
3.6.3. Өндірістік жарықтандыру
3.6.4. Құрылыс кезіндегі техника қауіпсіздігі
3.6.5. Тиеу-түсіру жұмыстары
3.6.6 Биіктегі жұмыстар
3.6.7. Өртке қарсы шаралар
Қорытынды
Пайдаланылған әдебиеттер тізімі


Лист пояснительной записки 4Лист пояснительной записки 5Лист пояснительной записки 6

Тұрғын үй құрылысы келесі талаптарды ескере отырып жобаланған: жауапкершілік деңгейі – II санат;
төзімділік дәрежесі - II;
отқа төзімділік дәрежесі - II; ғимараттың жайлылық класы – IV;
функционалдық өрт қауіптілік класы – Ф1.3.

Ғимараттың құрылымдық схемасы-бұл бағаналардан, тіректерден және еденнің қатты дискісінен тұратын монолитті темірбетон қаңқасынан тұрады. В25 класындағы темірбетон конструкцияларының бетоны.
Іргетастар - тұтас (құйма) монолитті темірбетон класы В30, суға төзімділігі W4, сульфатқа төзімді портландцементте аязға төзімділік F50, қалыңдығы 600 мм-ді құрайды.
Жертөленің сыртқы қабырғалары қалыңдығы 400 мм ФБС-дан жасалған. Сульфатқа төзімді портландцементте барлық монолитті учаскелер мен жертөле қабырғаларының блоктары жергілікті топырақтың агрессиясынан құрылымдарды қорғау талаптарының бірін орындай отырып жасалады. Іргетастарлың астында қалыңдығы 100 мм болатын битум-қиыршық тасты дайындауды жүргізіледі. Керосиндегі битумның 40% ерітіндісінен праймер үстіне БН-70/30 ыстық битумымен тік гидрооқшаулауды 2 рет орындалады. Шатыр материалының 2 қабатынан көлденең гидрооқшаулауды орындалады. Толтыру жергілікті топырақтан қабаттарда мұқият нығыздалып, топырақ қаңқасының көлемдік салмағын 1,7 т/м дейін жеткізіледі.
Ұстындар – B25 класты бетоннан жасалған 500х500 мм өлшемді, суға төзімділігі W4, сульфатқа төзімді портландцементте F50 аязға төзімділігімен қамтамасыз етілген.
Ригельдер – B25 класты бетоннан жасалған 500x400 мм және 220x500 мм өлшемдерімен қамтамасыз етілген, суға төзімділігі W4, сульфатқа төзімді портландцементте F50 аязға төзімді.
Жақтаулар – МЕМСТ 948-84 бойынша құрастырмалы темірбетон.
Лифт шахталарының қабырғалары монолитті темірбетонды, қалыңдығы 200 және 250 мм. МЕМСТ 9561-91 бойынша аражабындар плиталары және құрастырмалы темірбетон көп қуыс плиталардан жасалған жабындар.
Шатырдың еденін оқшаулау – қалыңдығы 100 мм кеңейтілген саз қиыршықтас.
Желдеткіш каналдар қабылданды келген қарапайым М75 маркалы балшық кірпіш М100 маркалы ерітіндіде және плиталарды бойынша сериясы 3.006.1- 2.87.
Баспалдақтар – В25 класты бетоннан жасалған монолитті темірбетон, Н1 типті. Ғимаратта төбесі – «Техноэласттан» ішкі суағары бар жалпақ орам.
Сыртқы қабырғалардың периметрі бойынша ені 2,0 м қалыңдығы 30 мм асфальтбетонды соқыр аймақ жасалынған, битуммен сіңдірілген қиыршық тас негізінде қалыңдығы 50 мм-ді құрайды.
Тип проекта Дипломный Кол-во листов (чертежей)
Формат .dwg AutoCAD, .docx Word 93 (17)
