Жилой дом с заданным уровнем живучести

7 536
rihhansu
26 апреля 2015
  • 100

Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 17
Теги: 9 этажей 10 этажей
Категории: Чертежи проекты / Архитектурные чертежи. Многоэтажные дома и здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 209 (17)
Жилой дом с заданным уровнем живучести 10-9-ти этажный 3-х секционный
Дипломный проект

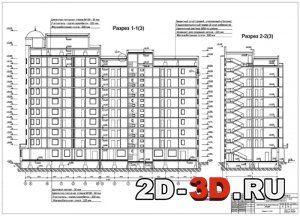

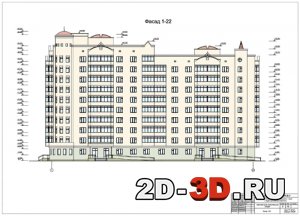

Фасад 1-22Разрез 1-1, 2-2

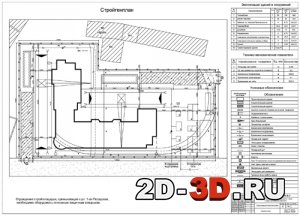

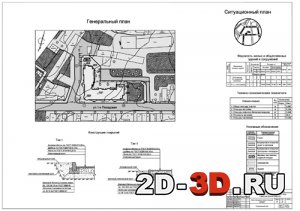

Генеральный планСтройгенплан

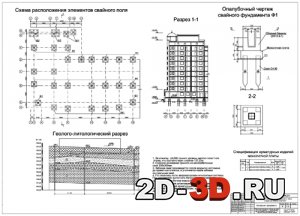

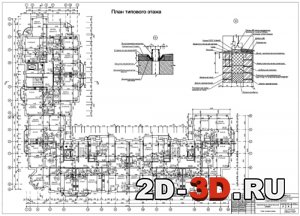

План типового этажаСхема расположения элементов свайного поля, разрез 1-1, опалубочный чертеж свайного фундамета Ф1, 1-1

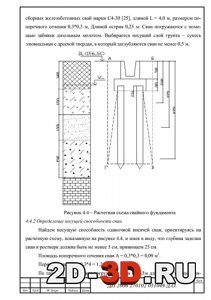

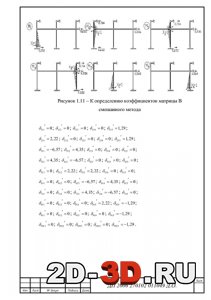

Определение коэффициентов матрицы В смешанного методаРасчетная схема свайного фундаментаСхема монтажа



Список чертежей: генеральный план, стройгенплан, фасады, разрезы, план типового этажа, план на отм. 0,000, фрагмент плана кровли, календарный план строительства, график движения рабочих, ТЭП, схема расположения элементов свайного поля, разрез 1-1, опалубочный чертеж свайного фундамента Ф1, 1-1; геолого-литологический разрез, плита перекрытия П1, вид А, схема армирования плиты П1, 1-1, 2-2, 3-3, С1, С2; схема сгиба сетки С2, Кр1, МП-1; технико-экономическое обоснование выбора варианта, схема монтажа типового этажа на одной захватке, схема монтажа элементов здания диаграмма, схема монтажа плит, схемы, строповки ригеля и плиты, кладка ярусов; обалубочный чертеж ригеля Р1, армирование ригеля Р1, 1-1, 2-2, 3-3, 4-4; Кр1, Кр2, М1, М2; колонна К1, вид А, Б, 1-1; армирование колонны К1,  Кр1, М1, М2, М3, С1, С2.

Жилой дом – 10-9-ти этажной 3-х секционное каркасное здание. Каркас представляет рамно-связевую систему. Особенностью работы является примененный метод определения живучести конструктивно нелинейных систем с внезапно выключающимися связями для расчета живучести жилого дома. Основные разделы выполнены в соответствии с действующими нормативными документами.
На момент изысканий центральная часть участка свободна от строений. В западной части площадки имеются строения производственного назначения (котельная), в восточной – 2-х этажный жилой дом. Рельеф ровный с уклоном на север. Абсолютная отметка изменяется от 156,60 до 157,20 м. В геоморфологическом отношении площадка расположена в пределах 1-ой надпойменной террасы реки Оки.
Система высот – балтийская, рельеф участка – спокойный.
Запроектированное здание – 10-9 этажный 3-х секционный жилой дом. В плане здание Г-образной формы с размерами 47,05*55,55м. Первый этаж отведен под офисные помещения, высота этажа 3,3 метра. Высота типового этажа составляет 2,8 м. Под зданием 10-9 этажного 3-х секционного жилого дома запроектирован подвал высотой 2,4 метра.
Основой конструктивного решения для строительства 10-9 этажного 3-х секционного жилого дома применяется каркасная система. Необходимую жесткость и устойчивость каркасов достигаются применением рамно-связевой конструктивной системы. Рамно-связевая система сочетает в себе рамы и диафрагмы жесткости. Горизонтальные и вертикальные нагрузки воспринимают и те и другие, а распределение усилий между ними происходит в зависимости от соотношения жесткостей.
Наружные стены предусмотрены из эффективных конструктивно-изоляционных материалов: полистиролбетон с наружной облицовкой из кирпича. При этом стены выполняются самонесущими. Отметка пола подвала -2,400м.
На этаже одной секции расположено 6 квартир.

Технико-экономические показатели:
1. Общая площадь участка 0,687 га
2. Площадь застройки 0,154 га
3. Площадь асфальто-бетонного покрытия 0,448 м2
4. Плотность застройки 22,3 %
5. Площадь озеленения 0,085 га



Содержание пояснительной записки
1. Технико-экономическое обоснование выбора варианта
1.1 Технико-экономическое обоснование выбора варианта узла соединения ригеля с
2. Архитектурно-строительный раздел
2.1 Характеристика района строительства
2.2 Объемно-планировочное решение
2.3 Архитектурно-конструктивное решение
2.4 Технико-экономические показатели
2.5 Теплотехнический расчет ограждающих конструкций
3. Расчетно-конструктивный раздел
3.1 Расчет и конструирование многопустотной предварительно напряженной  плиты перекрытия
3.2 Расчет ростверка
3.3 Расчет внецентренно-сжатой колонны
3.4 Расчет ригеля
4. Основания и фундаменты
4.1 Анализ исходных данных над фундаментной части здания
4.2 Инженерно-геологические условия изысканий площадки
4.3 Определение глубины заложения ростверка
4.4 Расчет свайного фундамента
4.5 Расчет осадки свайного фундамента
5. Безопасность жизнедеятельности
5.1 Анализ опасных и вредных факторов
5.2 Меры по взрывопожаробезопастности
5.3 Мероприятия по уменьшению загрязнения окружающей среды
5.4 Расчет естественного и искусственного освещения
6. Технология строительного производства
6.1 Условия осуществления строительства
6.2 Определение объемов работ при монтаже сборных конструкций
6.3 Выбор методов производства монтажных работ
6.4 Определение параметров монтажного крана
6.5 Потребность в трудовых и материально-технических ресурсах
6.6 Выбор транспортных средств и расчет их потребности
6.7 Сетевой операционный контроль
6.8 Технико-экономические показатели
6.9 Мероприятия по технике безопасности
7. Организация строительства
7.1 Календарный план строительства
7.2 Строительный генеральный план
8. Экономика строительства
8.1 Определение сметной стоимости строительства в локальных, объектных и сводных сметных расчетах
8.2 Фрагмент локальной сметы
8.3 Технико-экономические показатели здания
Список используемой литературы
Приложение
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Word, dwg, doc 209 (17)
